產品特性：
.國際通用全范圍交流輸入
.內置主動式PFC功能,PF>0.95
.保護種類:短路/過負載/過電壓/過溫度
.CH1.CH2調整范圍是-5~10%
.具有PG和PF信號輸出
.CH1.CH2具有遙感功能
.100%滿載老化
.LED電源指示
.24V通道具有20A峰值負載能力
產品參數：

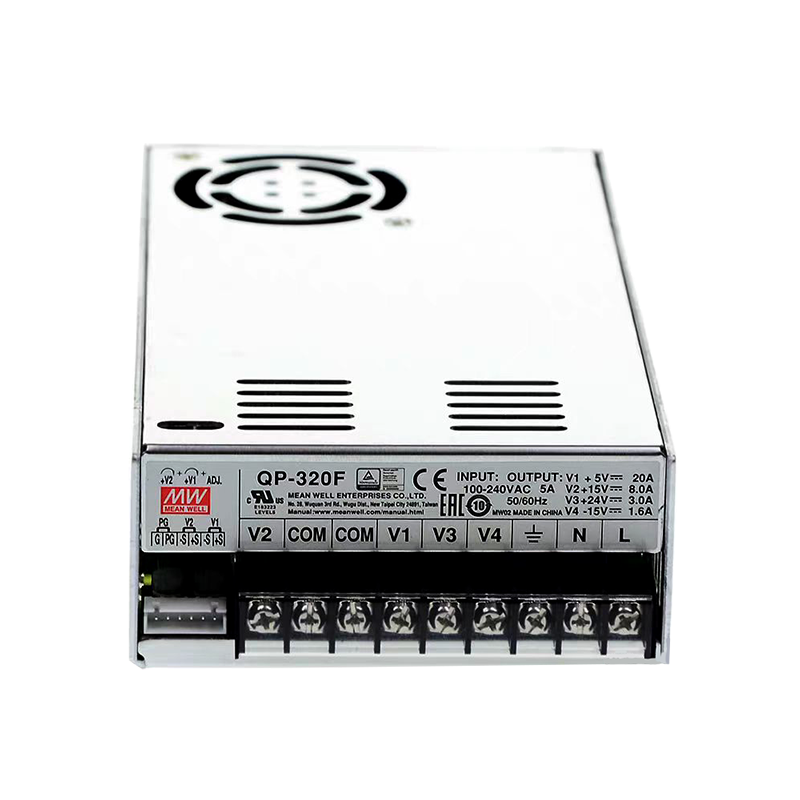

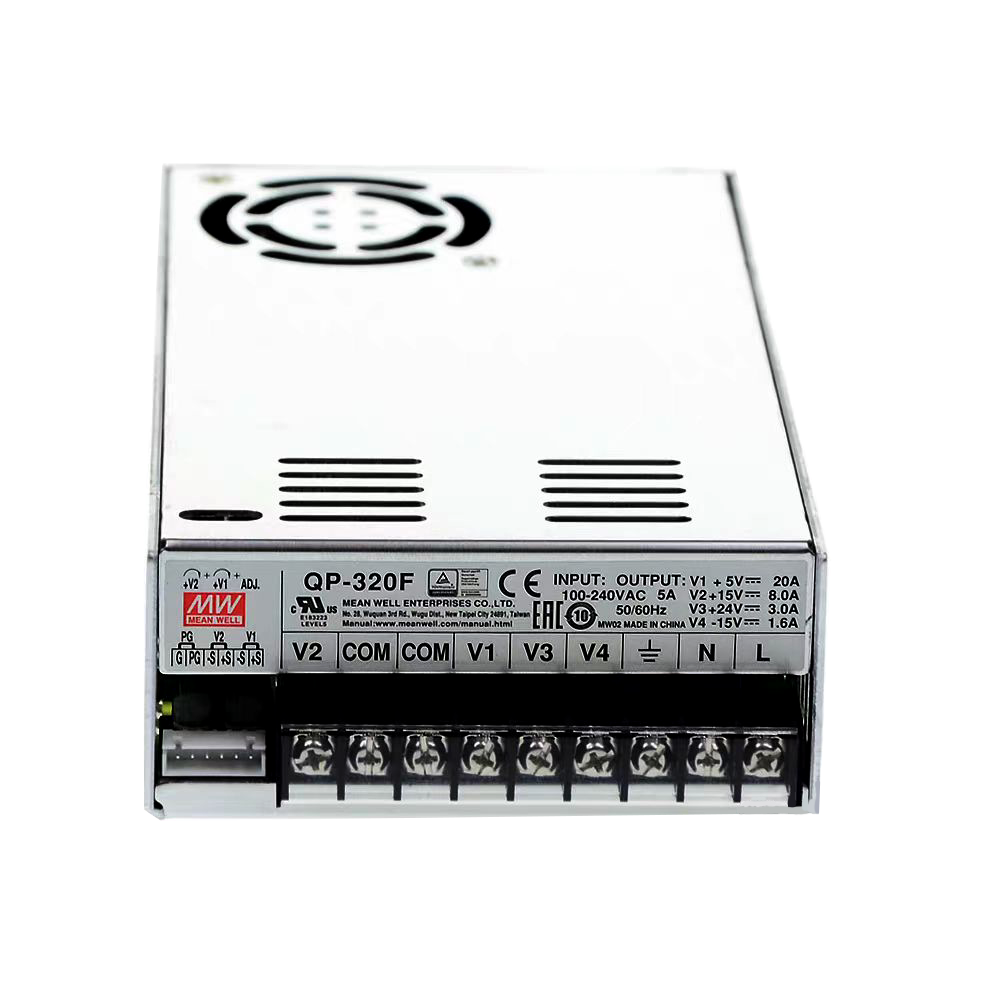

型號 QP-320D
QP-320F輸出 輸出通道 CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH4 直流電壓 5V 12V 24V - 12V 5V 15V 24V - 15V 額定電流 20A 10A 3A 2A 20A 8A 3A 1.6A 電流范圍 2.5 ~ 20A 0 ~ 10A 0.2 ~ 5A 0.2 ~ 2A 2.5 ~ 20A 0 ~ 10A 0.2 ~ 5A 0.2 ~ 1.6A 峰值電流 20A 10A 20A, ≦1ms(備注5) 2A 20A 10A 20A, ≦1ms(備注5) 1.6A 額定功率 316W 紋波與噪聲備注2 100mVp-p 150mVp-p 150mVp-p 150mVp-p 100mVp-p 150mVp-p 150mVp-p 150mVp-p 電壓調整范圍 CH1,2:+10,-5% 電壓精度備注3 ±3.0% ±3.0% +10,-6% ±10% ±3.0% ±3.0% +10,-6% ±10% 線性調整率 ±1.0% ±2.0% ±2.0% ±3.0% ±1.0% ±2.0% ±2.0% ±3.0% 負載調整率 ±2.0% ±3.0% ±6.0% ±8.0% ±2.0% ±3.0% ±6.0% ±8.0% 啟動、上升時間 800ms ,50ms/230VAC 3000ms ,50ms/ 115VAC(滿載時) 保持時間(Typ.) 16ms (滿載時) 輸入 電壓范圍 90 ~ 264VAC或127 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因素(Typ.) PF>0 .95/230VAC PF>0 .98/ 115VAC 效率(Typ.) 83% 交流電流(Typ.) 4A/115VAC 2A/230VAC 浪涌電流(Typ.) 25A/ 115VAC 45A/230VAC 漏電流 <2mA/ 240VAC 保護 過負載 額定輸出功率的105%~ 150% 保護模式:折層型電流限制，負載異常條件移除后可自動恢復 過電壓 CH1:5.75 ~ 6.75V CH2:13.8 ~ 16.2V CH1:5.75 ~ 6.75V CH2:17.25 ~ 20.25V 保護模式:關閉輸出電壓,重啟后恢復 過溫度 關閉輸出電壓，溫度下降后可自動恢復 功能 電源正常/關閉 10ms/1ms 環境 工作溫度 -10~+70℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -20 ~ +85C, 10 ~ 95% RH 溫度系數 ±0 .03%/C (0 ~ 50C) 耐振動 10 ~ 500Hz, 2G 10分鐘/周期, X、Y、Z軸各60分鐘 安規和
電磁
兼容
(備注4)安全規范 UL62368-1,TUV BS EN/EN62368-1, EAC TP TC 004認證通過 耐壓 I/P-O/P:3KVAC I/P- FG:2KVAC O/P- FG:0 .5KVAC 絕緣阻抗 I/P-O/P, I/P- FG , O/P- FG:100M Ohms / 500VDC / 25C/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, 輕工業標準, EAC TP TC 020 其它 MTBF 1477.2K hrs min. Telcordia SR-332 (Bellcore) ; 213.6K hrs min. MIL-HDBK-217F (25C) 尺寸 215*115*50mm (L*W*H) 包裝 1 .2Kg; 12pcs/ 15 .4Kg/0 .9CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 每一個輸出通道均可提供最大電流，但總負載不能超過額定輸出功率。
5. CH3(24V)峰值電流20A, ≦1ms,每100ms循環一次，CH3(24V)在峰值電流期間輸出電壓必須大于16V。
6. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm ，長360mm*寬360mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱 “組件電源供應器的EMI測試”。
7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5C/1000m比例下降，有風扇機型環境溫度依每5C/1000m比例下降。
※ 產品免責聲明：詳情請參閱
