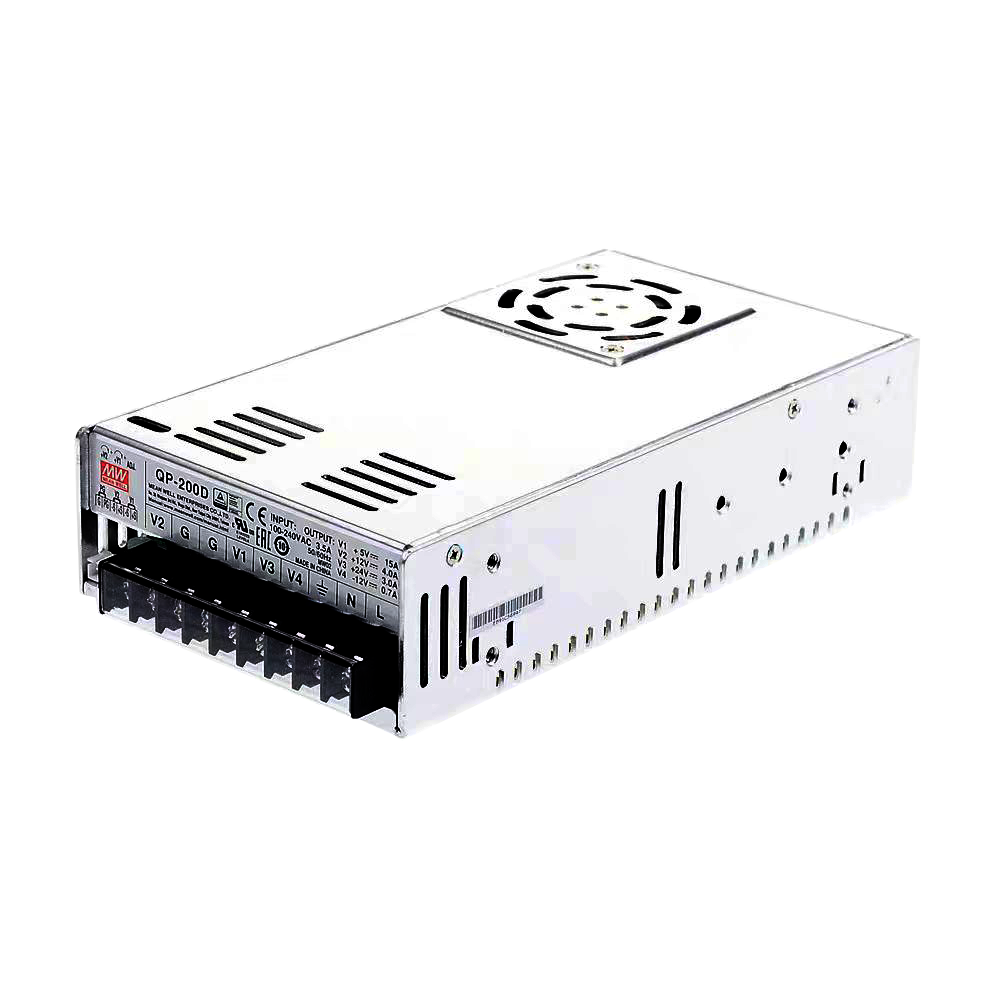

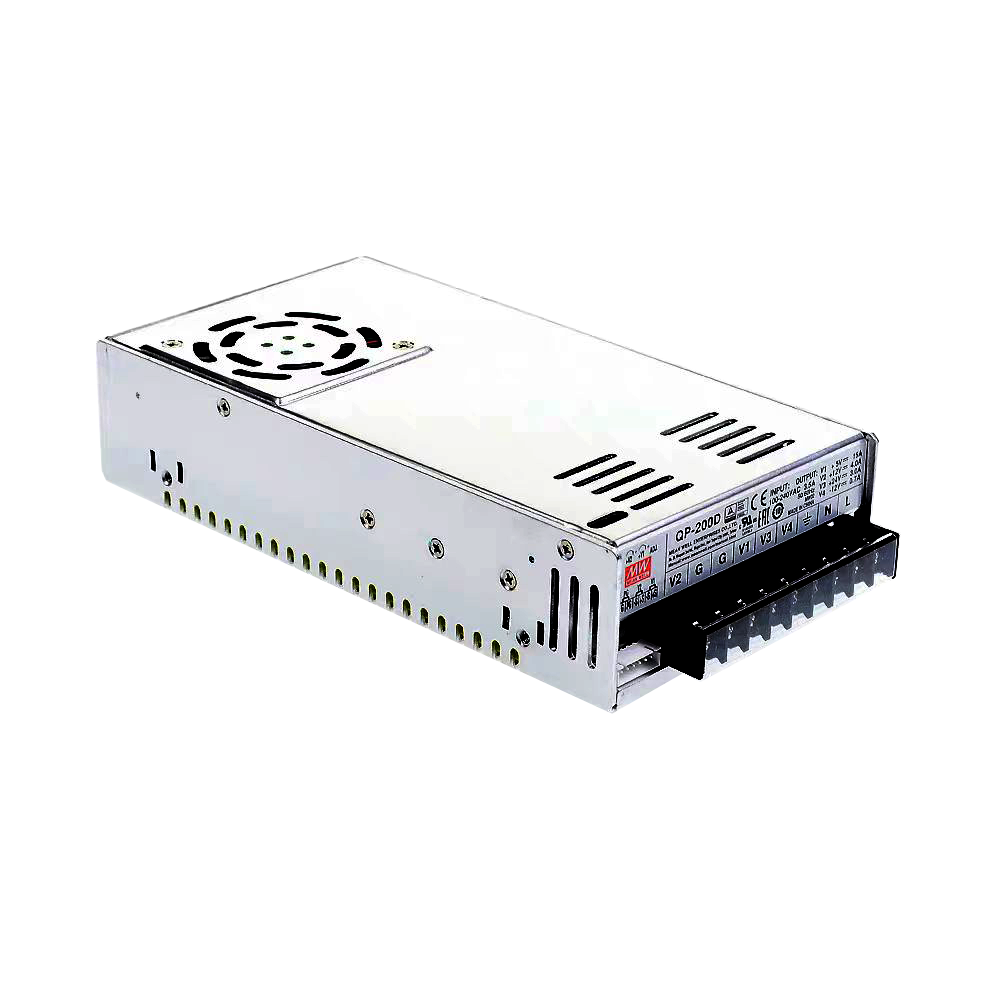

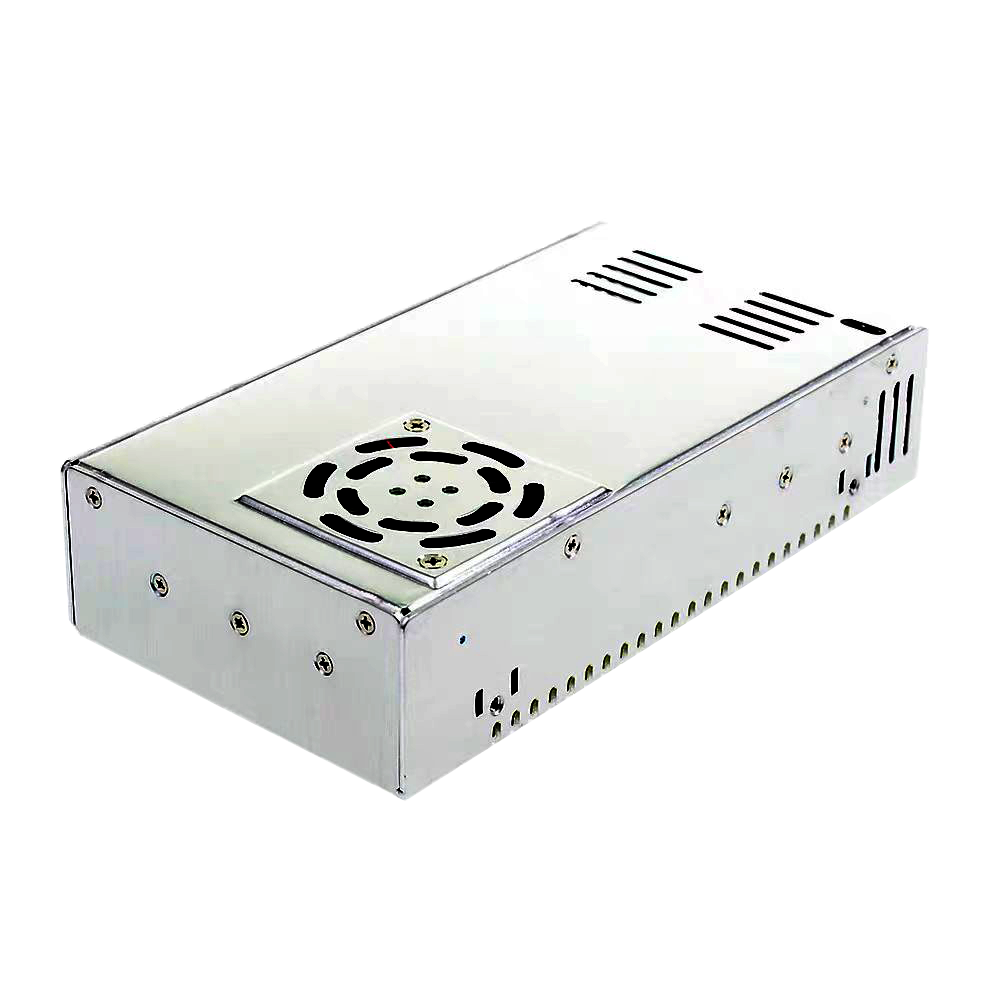

產品特性：
.國際通用全范圍交流輸入
.內置主動式PFC功能,PF>0.95
.保護種類:短路/過負載/過電壓/過溫度
.內置直流風扇強制風冷
.CH1.CH2調整范圍是-5~10%
.具有PG和PF信號輸出(可選)
.CH1.CH2具有遙感功能
.100%滿載老化
.如需CH4設置成正極,請?zhí)崆邦A(yù)訂(可選)
.開關工作頻率:PFC:67KHz，PWM:134KHz

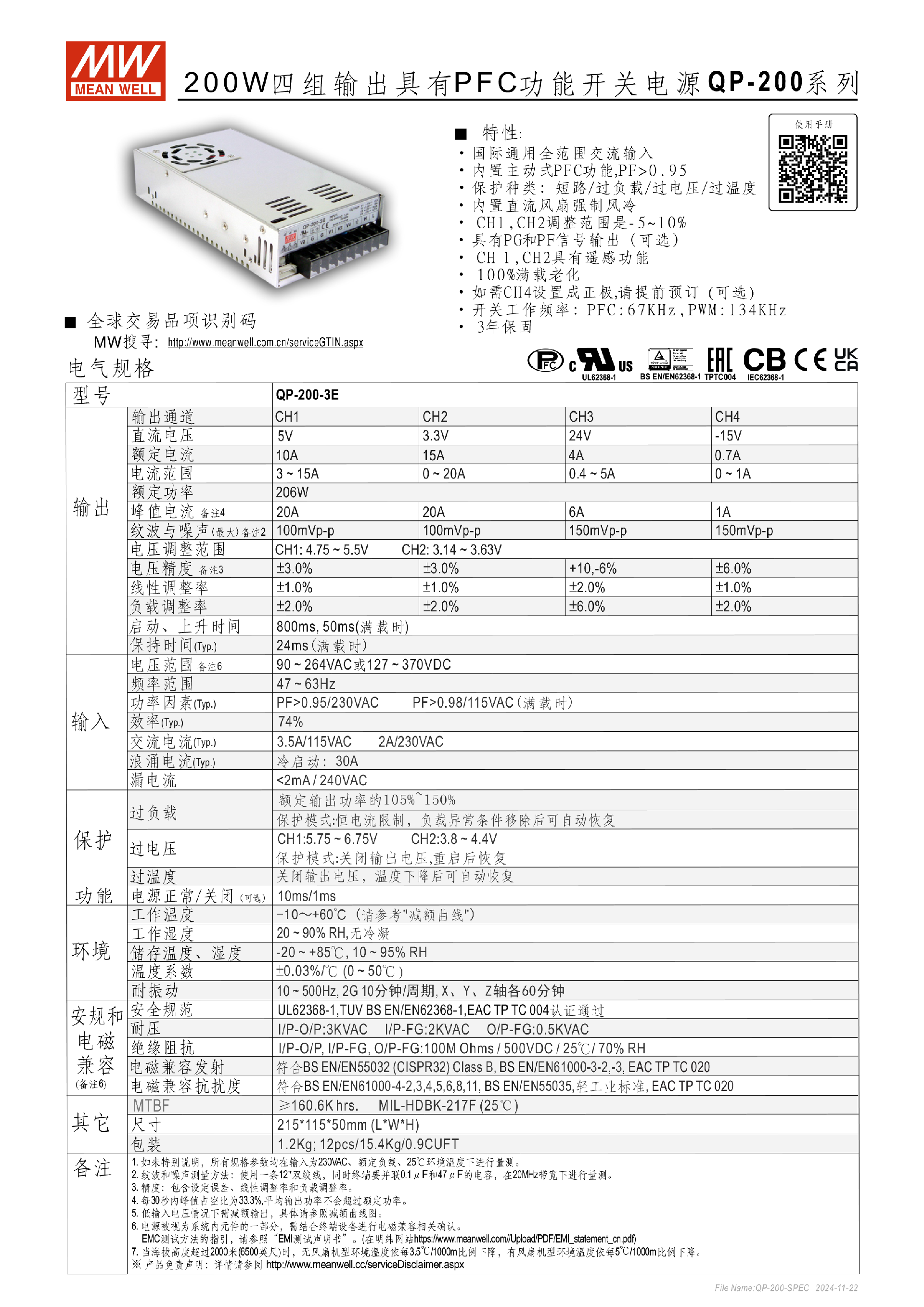

產品參數：
型號 QP-200D QP-200F QP-200-3A 輸出 輸出通道 CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH4 直流電壓 5V 12V 24V - 12V 5V 15V 24V - 15V 5V 3.3V 12V -5V 額定電流 15A 4A 3A 0.7A 15A 3A 3A 0.7A 15A 15A 6A 0.7A 電流范圍 3 ~ 20A 0 ~ 6A 0.4 ~ 5A 0 ~ 1A 3 ~ 20A 0 ~ 5A 0.4 ~ 5A 0 ~ 1A 3 ~ 20A 0 ~ 20A 0.5 ~ 8A 0 ~ 1A 額定功率 203.4W 202.5W 200W 峰值電流備注4 20A 7A 6A 1A 20A 6A 6A 1A 20A 20A 8A 1A 紋波與噪聲備注2 100mVp-p 150mVp-p 150mVp-p 150mVp-p 100mVp-p 150mVp-p 150mVp-p 150mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p 電壓調整范圍 CH1: 4.75 ~ 5.5V CH2: 11.4 ~ 13.2V CH1: 4.75 ~ 5.5V CH2: 14.25 ~ 16.5V CH1: 4.75 ~ 5.5V CH2: 3.14 ~ 3.63V 電壓精度 備注3 ±3.0% ±3.0% +10,-6% ±6.0% ±3.0% ±3.0% +10,-6% ±6.0% ±3.0% ±3.0% +8,-10% ±6.0% 線性調整率 ±1.0% ±1.0% ±2.0% ±1.0% ±1.0% ±1.0% ±2.0% ±1.0% ±1.0% ±1.0% ±2.0% ±1.0% 負載調整率 ±2.0% ±2.0% ±6.0% ±2.0% ±2.0% ±2.0% ±6.0% ±2.0% ±2.0% ±2.0% ±6.0% ±2.0% 啟動、上升時間 800ms , 50ms(滿載時) 保持時間(Typ.) 24ms (滿載時) 輸入 電壓范圍 備注6 90 ~ 264VAC或127 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因素(Typ.) PF>0 .95/230VAC PF>0 .98/ 115VAC(滿載時) 效率(Typ.) 75% 75% 72% 交流電流(Typ.) 3.5A/115VAC 2A/230VAC 浪涌電流(Typ.) 冷啟動：30A 漏電流 <2mA/ 240VAC 保護 過負載 額定輸出功率的105%~150% 保護模式:恒電流限制，負載異常條件移除后可自動恢復 過電壓 CH1:5.75 ~ 6.75V CH2:13.8 ~ 16.2V CH1: 5.75 ~ 6.75V CH2:17.25 ~ 20.25V CH1:5.75 ~ 6.75V CH2:3.8 ~ 4.4V 保護模式:關閉輸出電壓,重啟后恢復 過溫度 關閉輸出電壓，溫度下降后可自動恢復 功能 電源正常/關閉 (可選) 10ms/1ms 環境 工作溫度 -10~+60℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -20 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0 .03%/℃ (0 ~ 50℃) 耐振動 10 ~ 500Hz, 2G 10分鐘/周期, X、Y、Z軸各60分鐘 安規和
電磁
兼容
(備注5)安全規范 UL62368-1,TUV BS EN/EN62368-1,EAC TP TC 004認證通過 耐壓 I/P-O/P:3KVAC I/P- FG:2KVAC O/P- FG:0 .5KVAC 絕緣阻抗 I/P-O/P, I/P- FG , O/P- FG:100M Ohms / 500VDC / 25℃/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035,輕工業標準, EAC TP TC 020 其它 MTBF 1456.9K hrs min. Telcordia SR-332 (Bellcore) ; 226.5K hrs min. MIL-HDBK-217F (25C) 尺寸 215*115*50mm (L*W*H) 包裝 1 .2Kg; 12pcs/ 15 .4Kg/0 .9CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 每30秒內峰值占空比為33.3%,平均輸出功率不會超過額定功率。
5. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
6. 電源被視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。
EMC測試方法的指引，請參照明緯的 “EMI測試聲明書”。
7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5C/1000m比例下降，有風扇機型環境溫度依每5C/1000m比例下降。
※ 產品免責聲明：詳情請參閱
