產品特性：
.國際通用全范圍交流輸入
.具有主動式PFC功能
.保護種類:短路/過負載/過電壓/過溫度

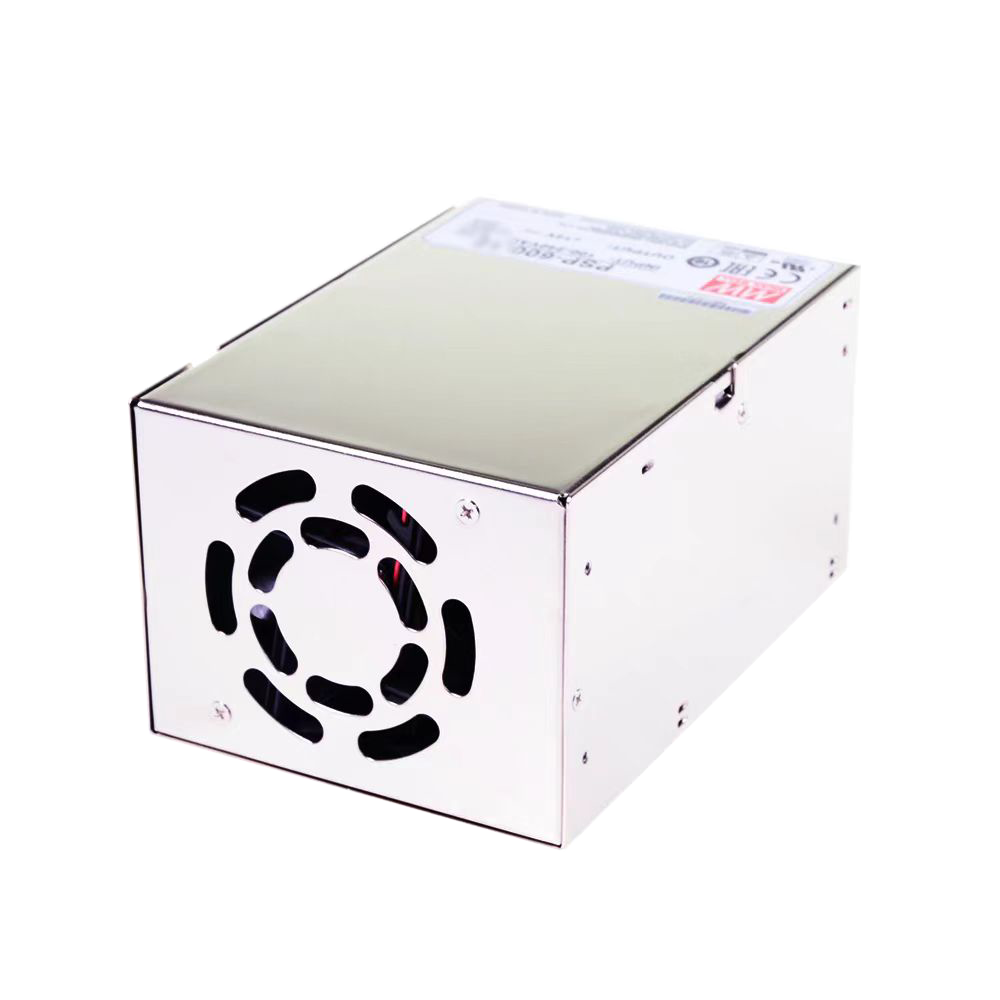

.內置直流風扇強制風冷
.帶DC OK信號輸出
.均流功能，高達2400W(3+1)
.內置遙控開關
.內置遙感功能
.固定開關頻率:PFC:88KHZ PWM:100KHZ
.工作海拔高達3000米(備注.6)
產品參數：
型號 PSP-600-5 PSP-600-12 PSP-600-13.5 PSP-600-15 PSP-600-24 PSP-600-27 PSP-600-48 輸出 直流電壓 5V 12V 13.5V 15V 24V 27V 48V 額定電流 80A 50A 44.5A 40A 25A 22.2A 12.5A 電流范圍 0 ~ 80A 0 ~ 50A 0 ~ 44.5A 0 ~ 40A 0 ~ 25A 0 ~ 22.2A 0 ~ 12.5A 額定功率 400W 600W 600.75W 600W 600W 599.4W 600W 紋波與噪聲備注2 180mVp-p 240mVp-p 240mVp-p 240mVp-p 240mVp-p 240mVp-p 300mVp-p 電壓調整范圍 4.75 ~ 5.5V 10 ~ 13.2V 12 ~ 15V 13.5 ~ 18V 20 ~ 26.4V 24 ~ 30V 41 ~ 56V 電壓精度備注3 ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 負載調整率 ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間 1500ms, 50ms (滿載時) 保持時間(Typ.) 20ms(滿載時) 輸入 電壓范圍 備注5 88 ~ 264VAC或124 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因素(Typ.) 0.95/230VAC 0.99/ 115VAC(滿載時) 效率(Typ.) 79% 84% 85% 85% 86% 86% 87% 交流電流(Typ.) 6.8A/ 115VAC 3.4A/230VAC 浪涌電流(Typ.) 20A/ 115VAC 40A/230VAC 漏電流 < 1.3mA/240VAC 保護 過負載 額定輸出功率的105%~ 135% 保護模式:恒電流限制 ，負載異常條件移除后可 自動恢復 過電壓 5.75 ~ 6.75V 13.8 ~ 16.2V 15.5 ~ 18.2V 18 ~ 21V 27.6 ~ 32.4V 31 ~ 36.5V 57.6 ~ 67.2V 保護模式:關斷輸出電壓,重啟后恢復 過溫度 +5V: 95CTSW1檢測功率晶體管的散熱器;95CTSW51檢測功率二極管的散熱器 +12V ~ +48V: 85C TSW1檢測功率晶體管的散熱器; 80C TSW51檢測功率二極管的散熱器 保護模式:關斷輸出電壓,重啟后恢復 功能 遙控 RC+/RC-:短路= 電源開機; 開路= 電源關機 POK信號 PSU開啟: 3.3V ~ 5.6V PSU關閉: 0V ~ 1V 環境 工作溫度 -20 ~ +60C (請參考"減額曲線") 工作濕度 20 ~ 90% RH 無冷凝 儲存溫度、濕度 -40 ~ +85C, 10 ~ 95% RH 溫度系數 ±0 .03%/C (0 ~ 50C) 耐振動 10 ~ 500Hz, 2G 10分鐘/周期, X、Y、Z軸各60分鐘 安規和
電磁
兼容
(備注4)安全規范 UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, BSMI CNS14336-1, AS/NZS62368.1, EAC TP TC 004認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/ P-O/ P, I/ P- FG , O/ P- FG:100M Ohms/500VDC / 25C/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, GB9245, GB17625.1, EAC TP TC 020 電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, A級輕工業標準, EAC TP TC 020 其它 MTBF 1132 .9K hrs min . Telcordia SR-332 ( Bellcore) ; 142 .2K hrs min . MIL- HDBK-217F (25C) 尺寸 170*120*93mm ( L*W*H) 包裝 1 .9Kg; 8pcs/ 15 .5Kg/ 1 .00CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm ，長360mm*寬360mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱 “組件電源供應器的EMI測試”。
5. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
6.工作海拔高度CCC認證為2000米,UL、TUV認證為3000米。當工作海拔高度超過2000米(6500英尺)時，工作環境溫度必須依5C/1000米下降。
