產品描述：

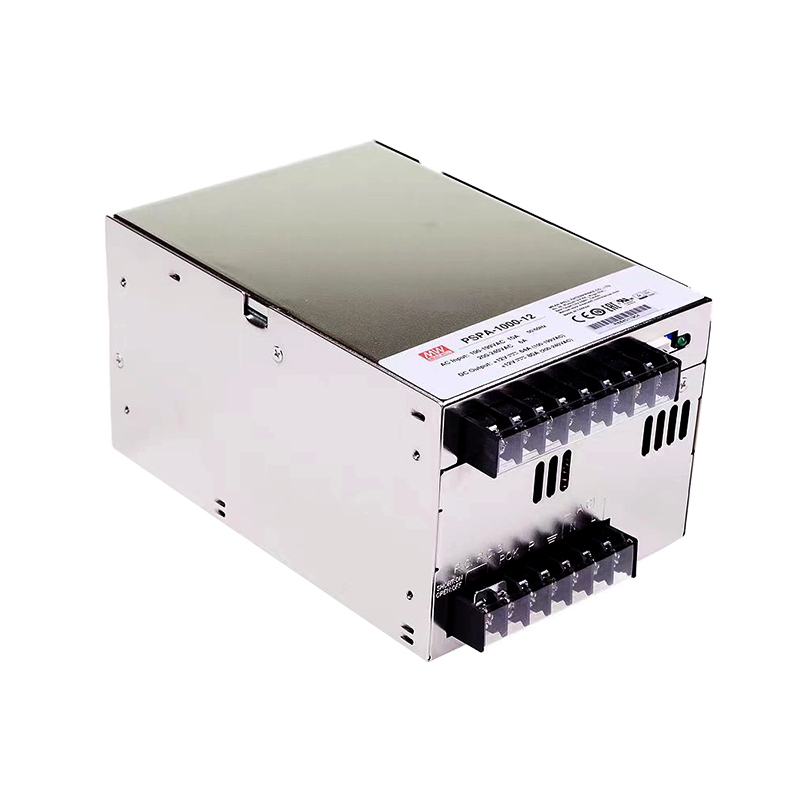

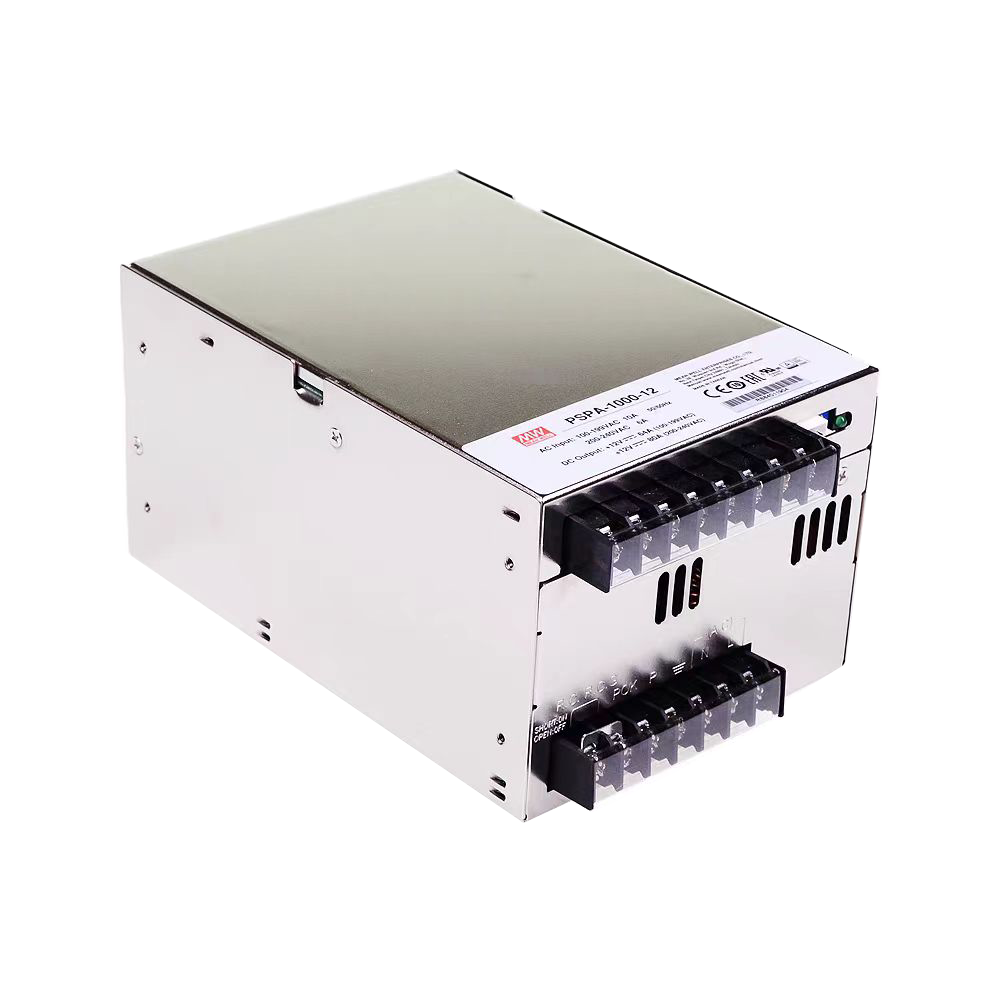

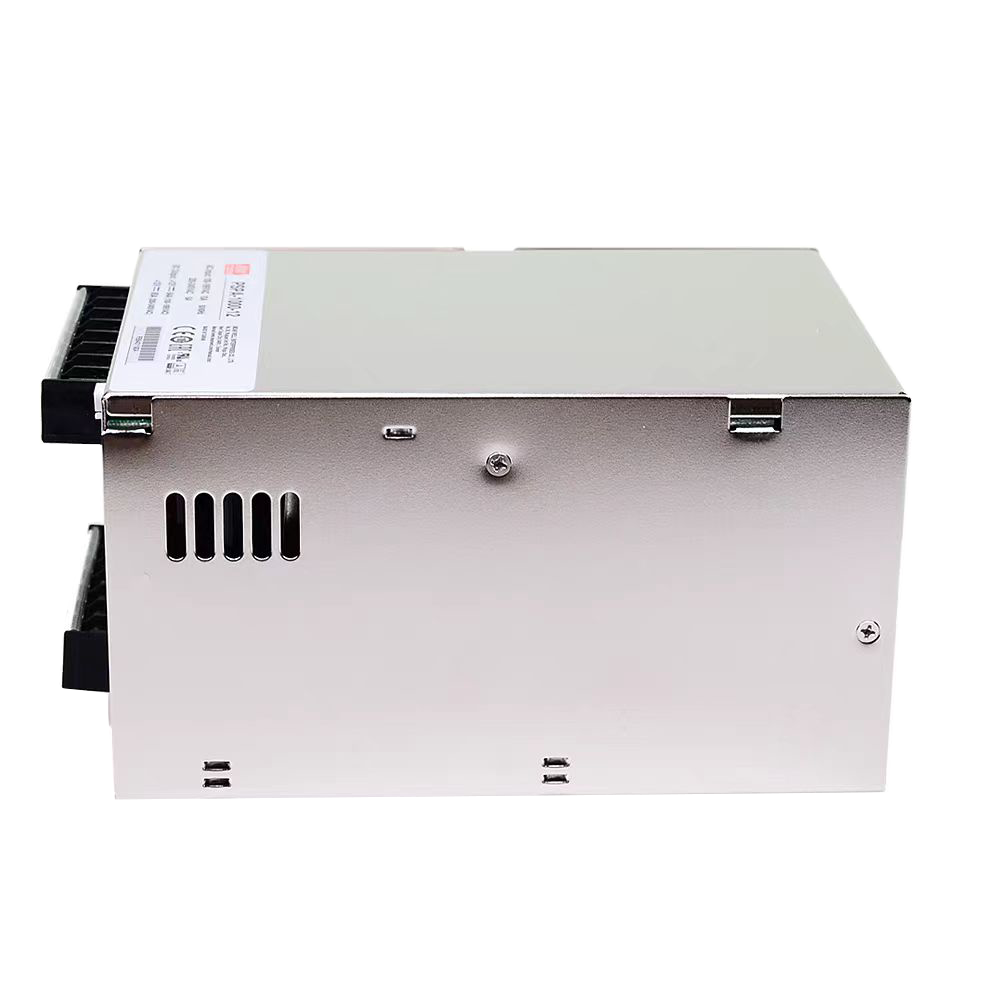

PSPA-1000是一款1KW單組輸出機殼型交流變直流電源供應器。整系列輸入電壓范圍為90~264VAC,并且能 提供額定電壓在12V和48V間不同型號。因具有94%高轉換效率,并且內部有風扇,整系列機型可工作在-20℃~+70℃環境溫度。PSPA-1000利用內建多種功能如均流、遙控開/關控制、遙感，為不同類型的應用程序提供了極大的設計靈活性。
產品特性：
?國際通用全范圍交流輸入
?內建主動式PFC功能
?保護種類：短路/過負載/過電壓/過溫度

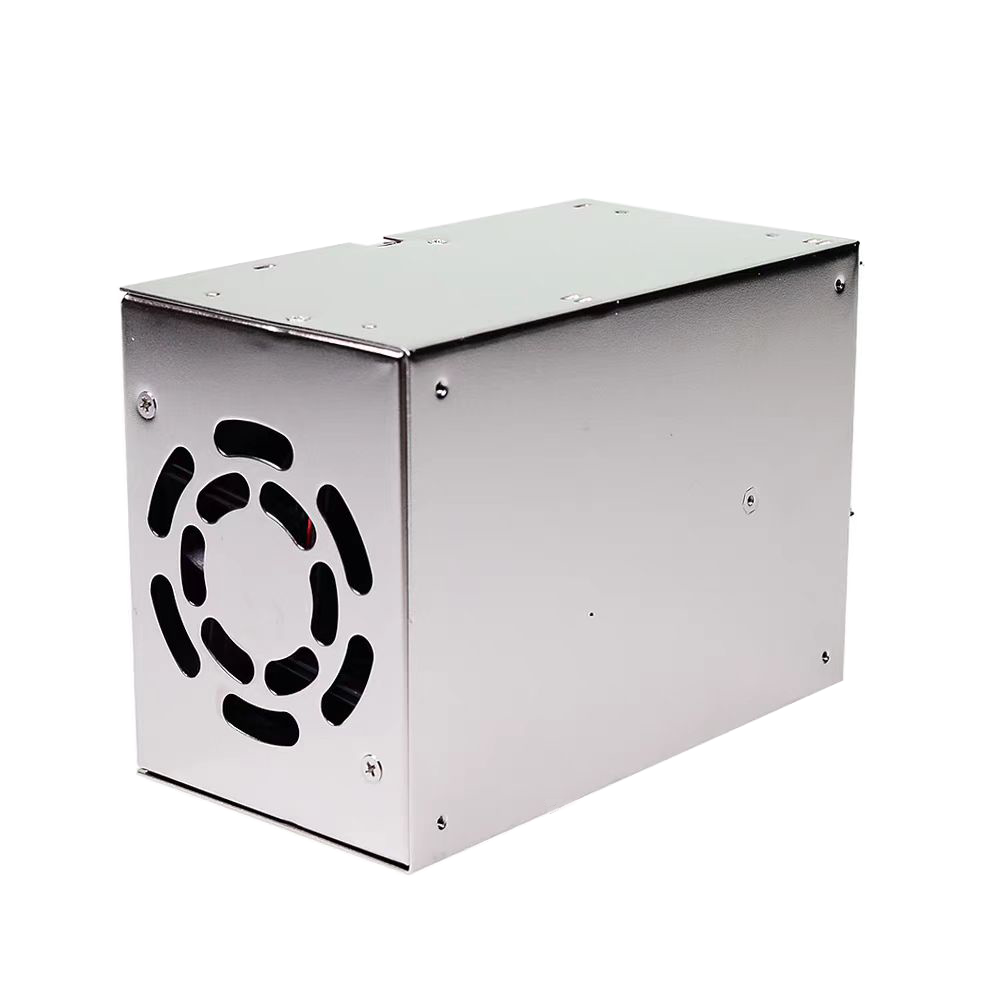

?內建直流風扇強制冷卻
?均流可達 4000W(3+1)
?具有DC OK信號輸出
?具有遙控開關
?具有遙感功能
產品應用：
?工廠控制或自動化裝置
?測試和測量儀器
?激光相關類機器
?老化設備
?RF應用程序

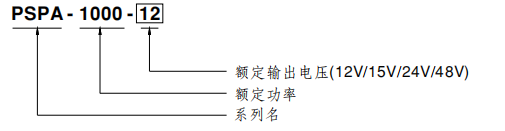

型號編碼：
產品參數：
機型 PSPA-1000-12 PSPA-1000-15 PSPA-1000-24 PSPA-1000-48 輸出 直流電壓 12V 15V 24V 48V 額定電流 80A 64A 42A 21A 電流范圍 0 ~ 80A 0 ~ 64A 0 ~ 42A 0 ~ 21A 額定功率 960W 960W 1008W 1008W 紋波與噪聲 備注2 150mVp-p 150mVp-p 200mVp-p 250mVp-p 電壓調整范圍 11 ~ 14V 14 ~ 17V 22 ~ 28V 46 ~ 56V 電壓精度 備注3 ±2.0% ±1.5% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.5% 負載調整率 ±2.0% ±1.5% ±0.5% ±0.5% 啟動、上升時間 1000ms ,50ms/ 115VAC 1000ms ,50ms/230VAC 保持時間(Typ.) 16ms(滿載時) 輸入 電壓范圍 備注4 90 ~ 264VAC(300VAC持續5秒) 127 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因數(Typ.) 0.95/230VAC 0.99/ 115VAC(滿載時) 效率(Typ.) 92% 93% 93.5% 94% 交流電流(Typ.) 8.5A/ 115VAC 5A/230VAC 浪涌電流(Typ.) 20A/ 115VAC 40A/230VAC 漏電流 <0.5mA/240VAC 保護 過負載 額定輸出功率的105 ~ 135% 保護類型 :恒流限制模式,負載異常移除后可 自動恢復 過電壓 14.5 ~ 16.5V 18.2 ~ 20.6V 29 ~ 33V 58 ~ 65V 保護類型 :關斷輸出電壓,重啟后恢復 過溫度 關斷輸出電壓,重啟后恢復 功能 均流 可達4000W 或(3+1) 臺并聯. 請參考功能手冊 遙控開關 電源啟動:短路 電壓關斷:開路, 請參考功能手冊 遙感 遙感對負載線壓降補償最大為0 .5V, 請參考功能手冊 POK信號 TTL信號輸出, PSU打開= 2.4 ~ 5V; PSU關閉 = 0 ~ 0.4V, 請參考功能手冊 環境 工作溫度 -20 ~ +70C (參考"減額曲線") 工作濕度 20 ~ 90% RH無冷凝 存儲溫度、濕度 -40 ~ +85C, 10 ~ 95% RH 溫度系數 ±0.03%/C (0 ~ 50C) 耐振動 10 ~ 500Hz, 2G 10分鐘/周期, X、Y、Z軸各60分鐘 安規和
電磁
兼容
(備注5)安全規范 UL62368- 1, CAN/CSA C22.2 No. 62368- 1, TUV BS EN/EN62368- 1, BSMI CNS14336- 1, AS/NZS62368. 1,
EAC TP TC 004認證通過耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH 電磁兼容發射 參數 標準 測試等級/備注 Conducted BS EN/EN55032 (CISPR32) Class B Radiated BS EN/EN55032 (CISPR32) Class B Harmonic Current BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ----- 電磁兼容抗擾度 BS EN/EN55035, BS EN/EN61000-6-2, BSMI CNS13438 參數 標準 測試等級/備注 ESD BS EN/EN61000-4-2 Level 3, 8KV air ; Level 2, 4KV contact Radiated BS EN/EN61000-4-3 Level 3 EFT / Burst BS EN/EN61000-4-4 Level 3 Surge BS EN/EN61000-4-5 Level 4, 2KV/Line-Line 4KV/Line-Earth Conducted BS EN/EN61000-4-6 Level 3 Magnetic Field BS EN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BS EN/EN61000-4- 11 >95% dip 0.5 periods, 30% dip 25 periods, 其它 MTBF 807 . 1K hrs min . Telcordia SR-332 ( Bellcore) ; 94 .9K hrs min . MIL- HDBK-217F (25C) 尺寸 170*120*93mm (L*W*H) 包裝 1.93Kg ; 8pcs/ 16.4Kg/ 1.53CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 低電壓輸入情況下需減額輸出，具體請參照輸出減額曲線圖。
5. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm ，長360mm*寬360mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
6. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5C/1000m比例下降，有風扇機型環境溫度依每5C/1000m比例下降。
※ 產品免責聲明：詳細請參閱
