產品描述：

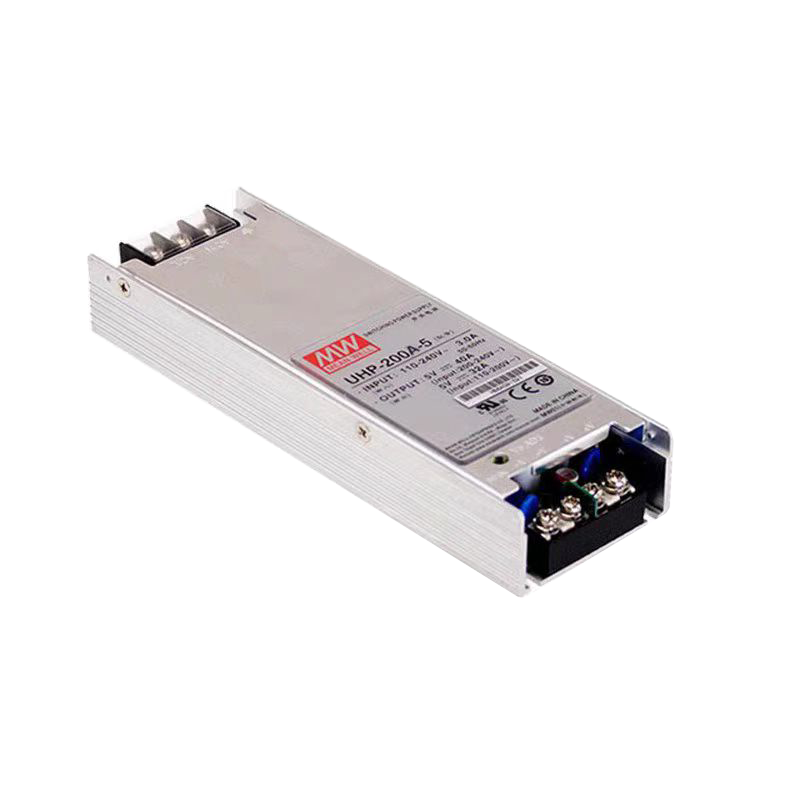

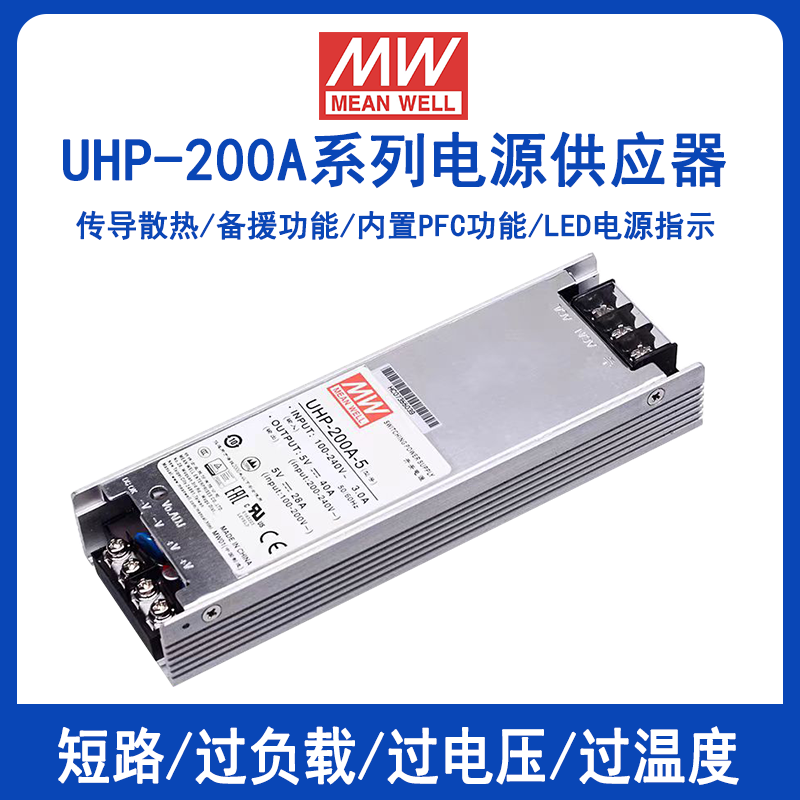

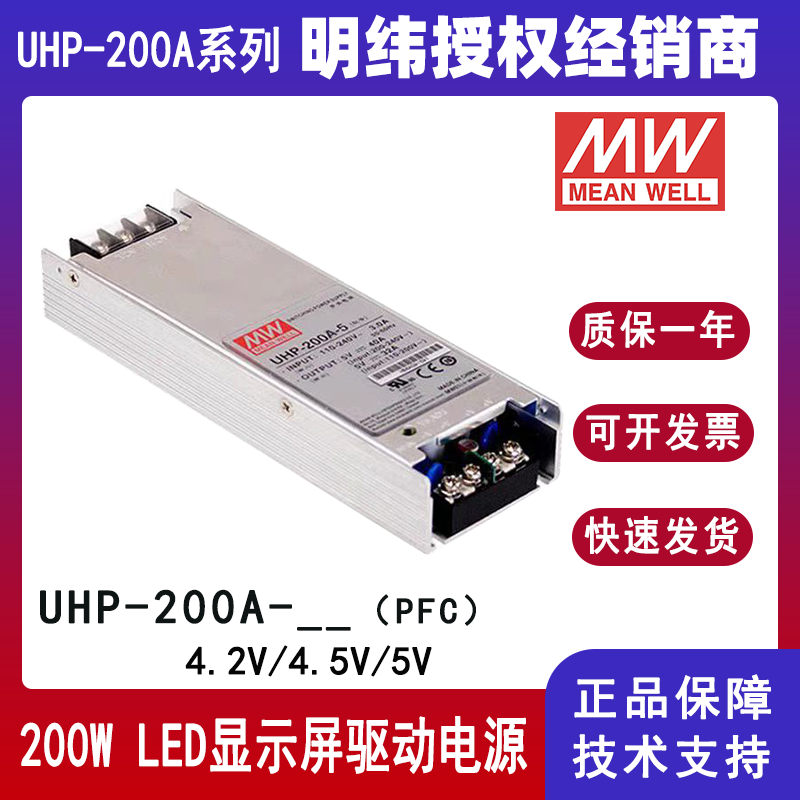

UHP-200A系列是一款200W LED顯示屏驅動電源。超低高度設計使得信號模塊更為輕薄，顯著簡化了 交貨和安裝流程。得益于高效率與節能，該系列電源減少了電力消耗，適用于LED電子指示牌,顯示屏， LED發光字以及LED電視墻。
產品特性：
.國際通用交流輸入范圍
.可承受300VAC浪涌輸入5秒
.高度僅26mm
.內置PFC功能
.無風扇設計，自然風冷
.保護種類：短路/過負載/過電壓/過溫度
.低漏電流<1.0mA
.LED電源指示
產品應用：
.LED電子指示牌
.顯示屏
.LED發光字
.LED電視墻

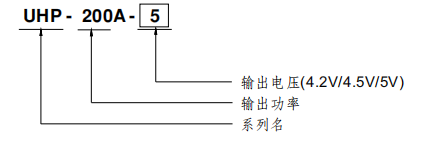

型號編碼：
產品參數：
型號 UHP-200A-4.2 UHP-200A-4.5 UHP-200A-5 輸出 直流電壓 4.2V 4.5V 5V 額定電流 40A 40A 40A 電流范圍 0 ~ 40A 0 ~ 40A 0 ~ 40A 額定功率 168W 180W 200W 紋波與噪聲備注2 200mVp-p 200mVp-p 200mVp-p 電壓調整范圍 4.0 ~ 4.4V 4.3 ~ 4.7V 4.7 ~ 5.3V 電壓精度 備注3 ±4.0% ±4.0% ±4.0% 線性調整率 ±0.5% ±0.5% ±0.5% 負載調整率 ±2.5% ±2.5% ±2.5% 啟動、上升時間 2000ms, 200ms/230VAC (滿載時), 3000ms, 200ms/ 115VAC (80%負載時) 保持時間(Typ.) 10ms/230VAC; 10ms/ 115VAC DC OK功能 PSU開啟:DC ok; PSU關斷:DC fail 輸入 電壓范圍 備注4 90 ~ 264VAC 127 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因素(Typ.) PF≥0.97/ 115VAC, PF≥0.95/230VAC(滿載時) 效率(Typ.) 88% 88% 88.5% 交流電流(Typ.) 2.4A/ 115VAC 1.2A/230VAC 浪涌電流(Typ.) 冷啟動85A/230VAC 漏電流 < 1.0mA / 240VAC 保護 過負載 額定輸出功率的110%~ 140% 保護模式:打嗝模式, 異常條件移除后可自動恢復 短路 保護模式:打嗝模式, 異常條件移除后可自動恢復 過電壓 4.6~ 6V 5~ 6.4V 5.6 ~ 7. 1V 保護模式:打嗝模式, 異常條件移除后可 自動恢復 過溫度 保護模式:關斷輸出電壓, 異常條件移除后可 自動恢復 環境 工作溫度 -30 ~ +70C (請參考 “減額曲線”) 工作濕度 20 ~ 95% RH,無冷凝 儲存溫度、濕度 -40 ~ +85C, 10 ~ 95% RH 溫度系數 ±0.03%/C (0 ~ 50C) 耐振動 10 ~ 500Hz, 5G 10分鐘/周期, X、Y、Z軸各60分鐘
安和電兼安全規范 UL 62368- 1,TUV BS EN/EN62368- 1,CCC GB4943,EAC TP TC 004認證通過 耐壓 I/P-O/P:3.0KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25C/ 70% RH 電磁兼容發射 備注8 符合BS EN/EN55032 (CISPR32),GB9254,Class A, BS EN/EN61000-3-2,-3,GB17625. 1,EAC TP TC 020 電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8, 11;BS EN/EN55035, 輕工業標準(浪涌4KV),EAC TP TC 020 其它 MTBF 1949.0 K hrs min. Telcordia SR-332 (Bellcore) ; 211.7K hrs min. MIL-HDBK-217F (25C) 尺寸 167*55*26mm (L*W*H) 包裝 0.42kg; 20pcs / 11.4kg / 0.76CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照靜態特性曲線圖。
5. 啟動時間是在冷機啟動下測得，頻繁的開關機可能使啟動時間增長。
6. 瞬態響應測試需至少10%的負載。
7. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*寬360mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
8. 警告：此產品符合CISPR 32的A級，在生活環境中，該產品可能會造成無線電干擾。
※ 產品免責聲明：詳細請參閱
