產品描述：

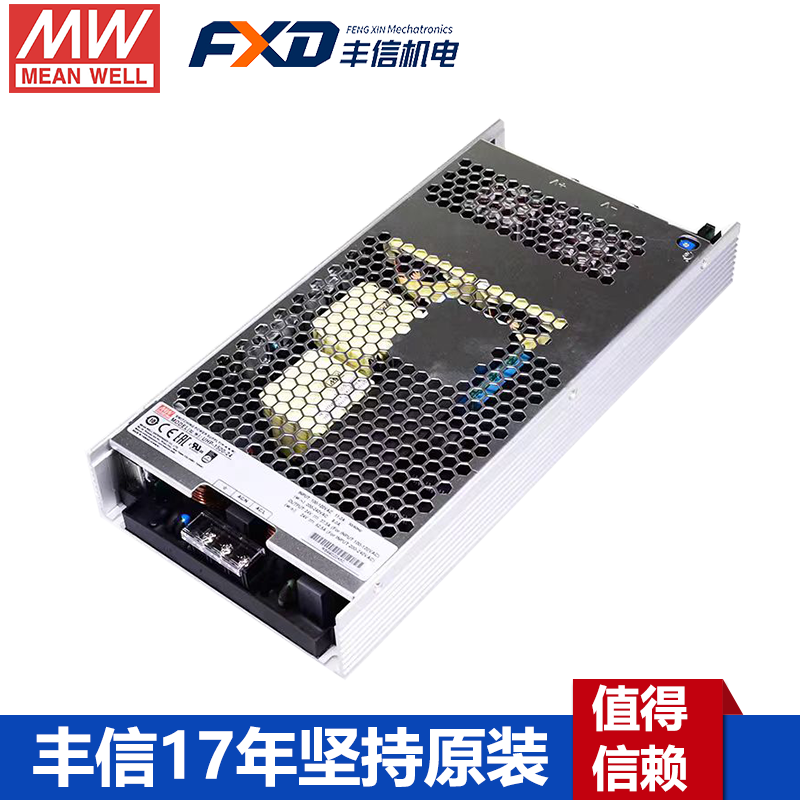

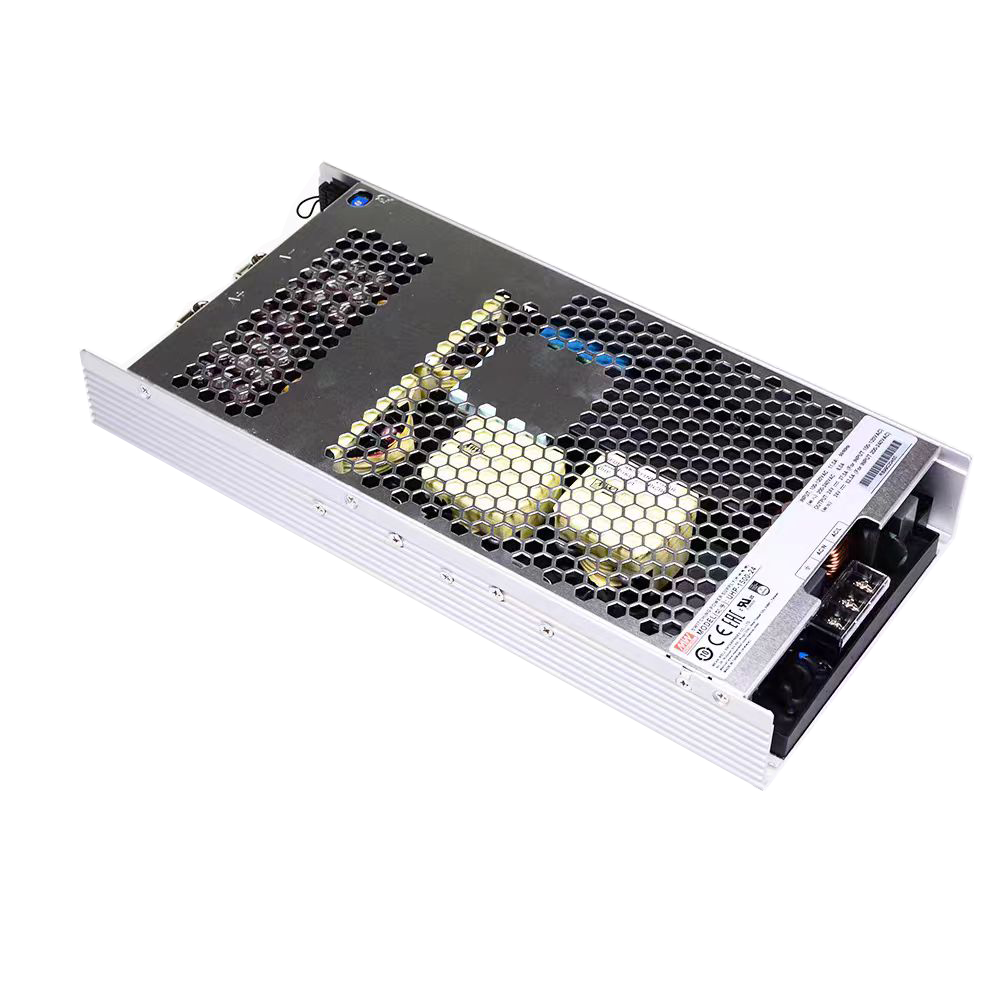

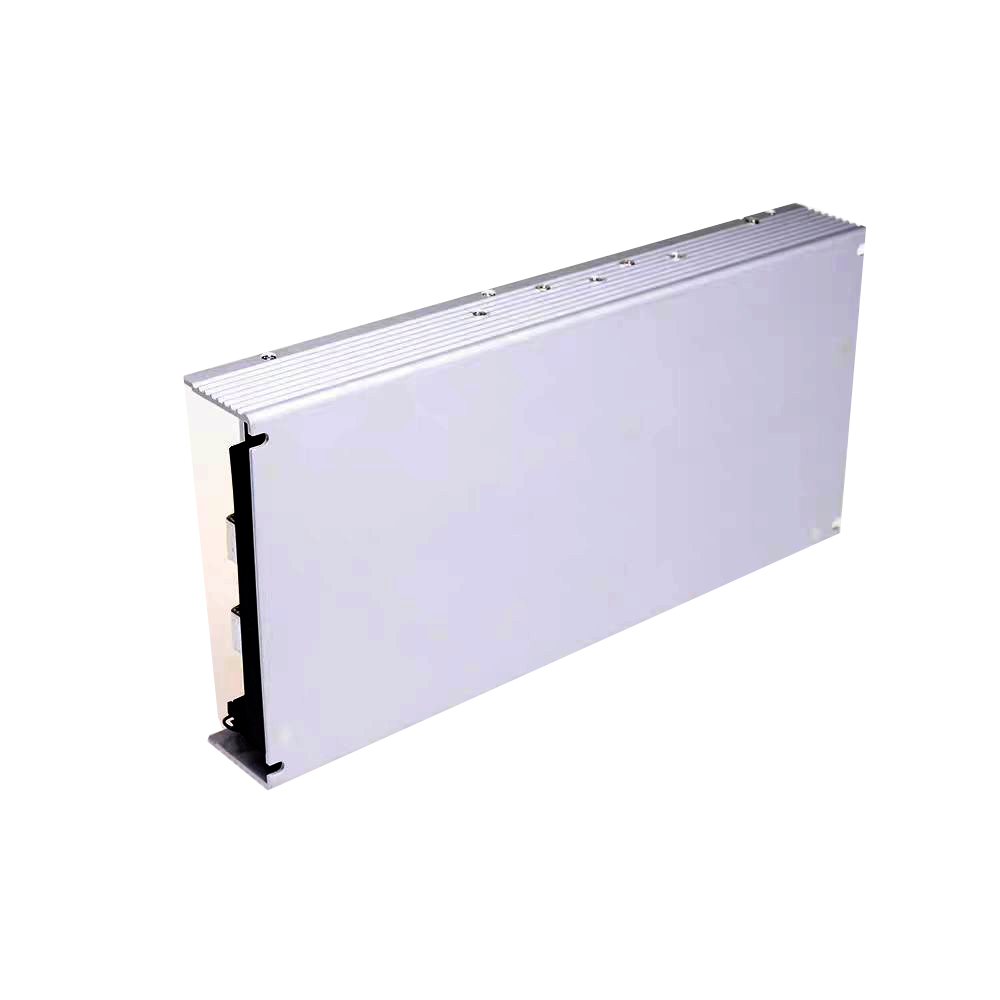

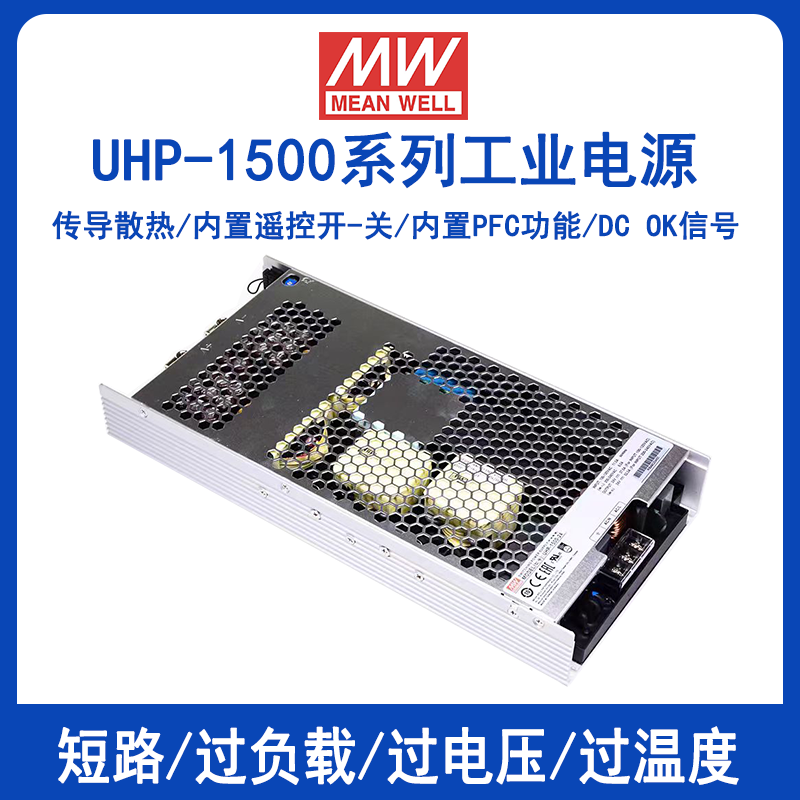

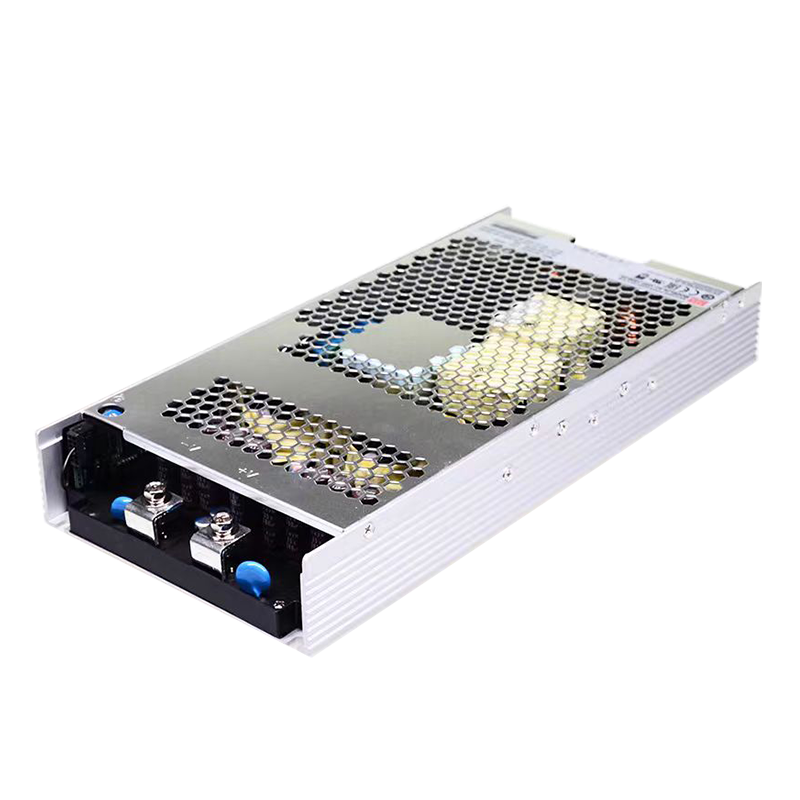

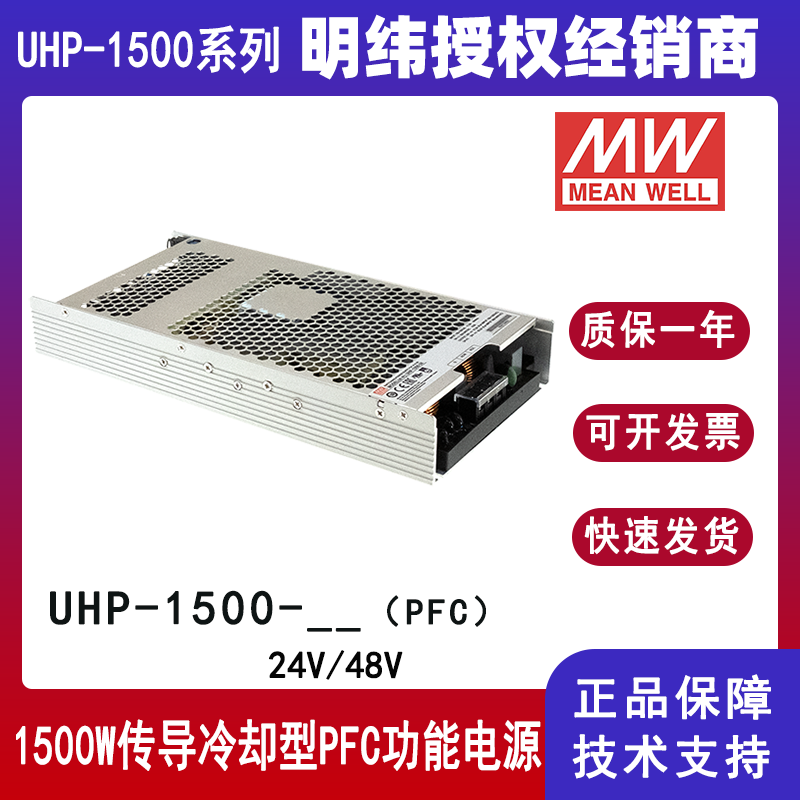

UHP-1500系列是一款1500W單組輸出傳導冷卻型電源供應器，高度僅41mm。采用90-264VAC全范圍輸入，可提供24V,和48V輸出電壓。除效率高達96%外，整系列在-30-70℃的自然風冷下無風扇運行。UHP-1500具有完整的保護功能和5G抗振功能;符合國際安全法規規定，如TUVBSENEN62368-1,UL62368-1。UHP-1500系列提供各種工業應用的高性能電源解決方案。
產品特性：
?細長型，高度41mm
?無風扇設計，自然風冷
?具有主動式PFC功能
?-30~+70℃工作溫度
?輸出電壓和恒流值可調
?保護種類：短路/過負載/過電壓/過溫度
?內置遙控開、關功能
?DC OK有效信號
?工作高度可達5000米(備注8)
?LED電源指示
?可選擇PMBus和CANBus通訊協議
產品應用：
?工業自動化機械
?工業控制系統
?機電設備
?電子儀表、設備和裝置
?測試或測量?jī)x器
?激光機
?充電相關設備
?家用設備
?PoE電源設備 (48V 機型：輸出直流電壓范圍 48~57.6V)
型號編碼:
產品參數：
型號 UHP-1500-24 UHP-1500-48 輸出 直流電壓 24V 48V 額定電流 62.5A 31.5A 額定功率 1500W 1512W 紋波與噪聲備注2 240mVp-p 350mVp-p 電壓調整范圍 通過內建電位器,SVR 24-28.8V 48-57.6V 電壓精度 備注3 ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% 負載調整率 ±0.5% ±0.5% 啟動、上升時間備注4 1800ms, 60ms/230VAC 1800ms! 60ms/115VAC(滿載時) 保持時間（Typ.）備注4 16ms/230VAC(75% 負載時)10ms/230VAC(滿載時);16ms/115VAC(75% 負載時)10ms/115VAC(滿載時) 輸入 電壓范圍 備注4 90-264VAC 250 - 370VDC 頻率范圍 47-63HZ 功率因素（Typ.） 備注4 PF30.95/230VAC PF30.99/115VAC(滿載時) 效率(Typ.) 95% 96% 交流電流（肺） 11A/115VAC 8A/230VAC 浪涌電流（Typ.） 冷啟動:30A/115VAC 60A/230VAC 漏電流 <0.75mA/240VAC 保護 過負載 額定電流105%-115% 保護類型：恒流限制模式，5秒后關閉O/P電壓。O/P電壓下降后，重啟恢復 短路 保護模式:恒流限制延遲5秒后關閉輸出電壓，重丿 官后恢復 過電壓 30 ~ 35V 60~ 67V 保護模式:關斷輸出電壓，重啟恢復 過溫度 保護模式:關斷輸出電壓，溫度下降后可自動恢復 功能 輸出電壓調整（PV）備注5 輸出電壓可調整到額定電壓的50-120%。請參考功能手冊 輸出電流調整（PC）備注5 輸出電流可調整到額定電流的20-100%o請參考功能手冊 遙控開關 電源開啟：短路 電源關斷:開路 輔助電源 12V@0.4A，公差±10%,紋波 150mVp-p DCOK信號 發出TTL信號，電源開啟= 4.5-5.5V;電源關斷=-0.5-0.5Vo請參考功能手冊 環境 工作溫度 -30~+70°C （請參考"減額曲線"） 工作濕度 20-90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85°C ,10-95% RH,無冷凝 溫度系數 ±0.03%/°C (0~50°C) 耐振動 10~500Hz,5G10分鐘/周期,X、Y、Z軸各60分鐘 安規和 電磁 兼容 （備注8） 安全猊范 UL62368-1,Dekra seal BS EN/EN62368-1, EAC TP TC 004認證通過 耐壓 備注7 l/P-O/P: 3.75KVAC l/P-FG: 2KVAC O/P-FG: 1.25KVAC 絕緣阻抗 備注7 l/P-O/P, l/P-FG.O/P-FG: 100M Ohms/500VDC/25°C/ 70%RH Parameter Standard Test Level /Note Conducted BS EN/EN55032 (CISPR32) Class B Radiated BS EN正N55032 (CISPR32) Class A Harmonic Current BSEN/EN61000-3-2 Class A Voltage Flicker BSEN/EN61000-3-3 — BS EN/EN55035, BS EN/EN6100( )-6-2 Parameter Standard Test Level /Note ESD BSEN/EN61000-4-2 Level 3,8KV air; Level 2,4KV contact Radiated BSEN/EN61000-4-3 Level 3 EFT/Burst BSEN/EN61000-4-4 Level 3 Surge BSEN/EN61000-6-2 2KV/Line-Line 4KV/Line-Earth Conducted BSEN/EN61000-4-6 Level 3 Magnetic Field BSEN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BSEN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods 其它 MTBF 535.4K hrs min. Telcordia SR-332 (Bellcore); 56.7K hrs min. MIL-HDBK-217F (25°C) 尺寸 290*140*41 mm (L*W*H) 包裝 2.51kg; 6pcs/16.06kg/0.86CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230以C、額定負載、25°C環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電恣，在20MHZ帶寬下進行量測。
3. 精度：包含線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照減額與靜態特性曲線圖。
5. 當用戶不使用SVR時，PV/PC功能可用。
6. 輸出電壓低于Vset的80%以下5秒后，輸出將關閉，重新上電恢復。
7. 在耐壓和隔離電阻測試過程中，螺絲“A"要暫時移除且將另一頭FG線做絕緣處置，測試之后要求裝回去。
8. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm,長360mm*寬360mm的金屬鐵板上測試。電源需結合終端設備進行電磁兼恣相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
9.當海拔高度超過2000米（6500英尺）時，無風扇機型環境溫度依每3.5°C/1000m比例下降,有風扇機型環境溫度依每5°C/1000m比例下降。
