產品描述：
UHP-1500系列是一款1500W單組輸出傳導冷卻型電源供應器，高度僅41mm。采用90-264VAC全范圍輸入，具有115V1230V和380V輸出電壓。除效率高達95.5%外，整系列在-30-70℃的自然風冷無風扇運行下工作。UHP-1500具有完整的保護功能和5G抗振功能;符合國際安全法規規定，如TUV BS EN/EN62368-1,UL62368-1。UHP-1500系列提供各種工業應用和直流供電高性能電源解決方案。
產品特性：
?高壓輸出（115/230/380V）
?無風扇設計傳導冷卻
?窄面寬高度41mm
?具有主動式PFC功能
?具有12V/0.4A輔助電源輸出
?輸出電壓和電流值可調(PV/PC)
?保護種類：短路/過負載/過電壓/過溫度
?內置遙控功能，DC OK有效信號
?工作高度可達2000米(E型備注6， 空白/PM/CAN型備注7)
?LED電源指示

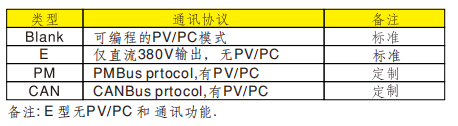

?可選擇PMBus和CANBus通訊協議
產品應用：
?工業自動化機械
?工業控制系統
?機電設備
?電子儀表、設備和裝置
?測試或測量儀器
?激光機
?充電相關設備
?直流供電系統

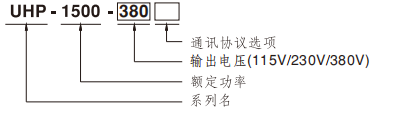

型號編碼：

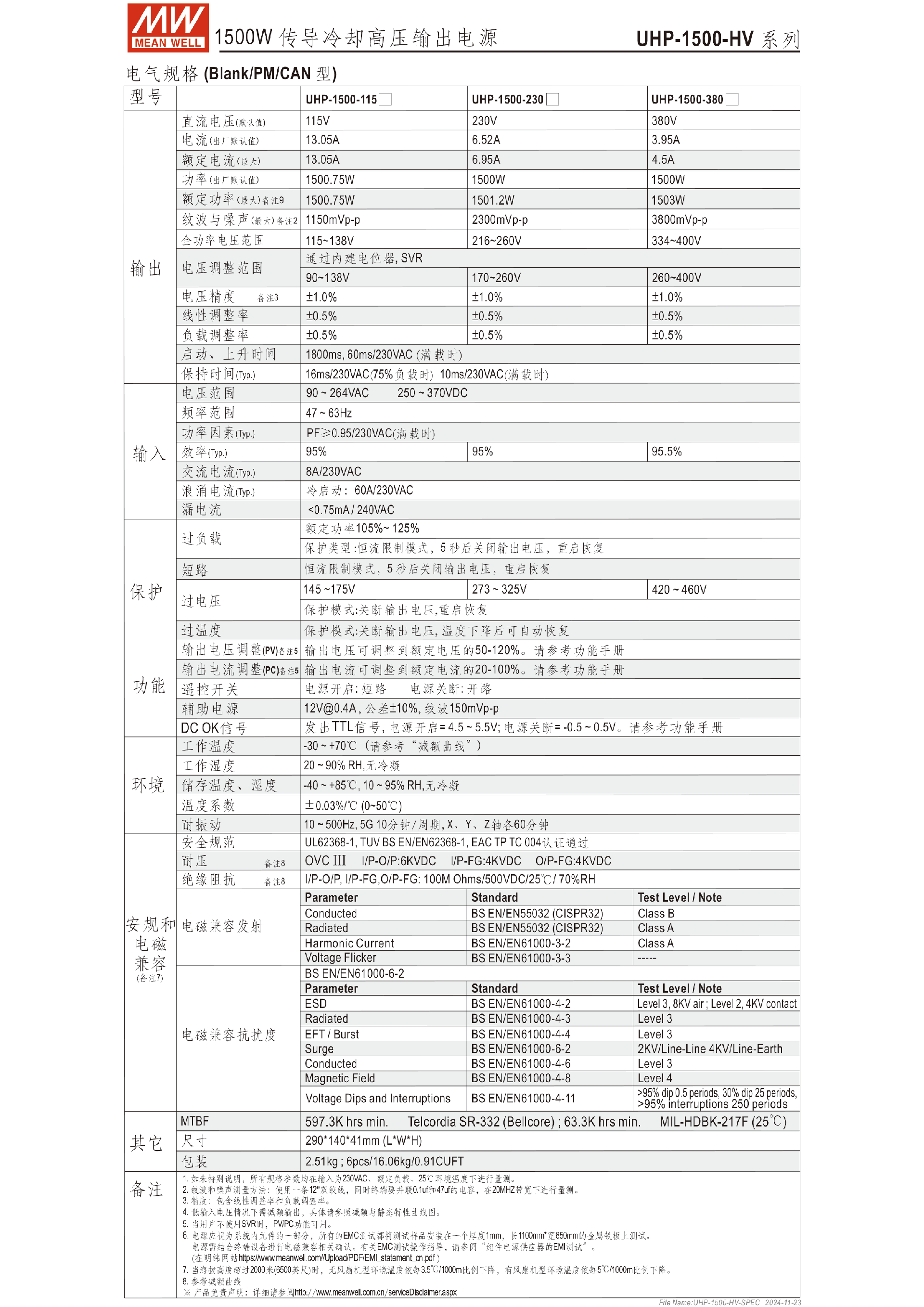

產品參數：
型號 UHP-1500-380E
輸出 直流電壓（默認值） 380V 額定電流 3.95A 額定功率（備注7） 1501W 紋波與噪聲各注2 3800mVp-p 電壓調整范圍 通過內建電位器,SVR 350-420V 電壓精度備注3 ±1.0% 線性調整率 ±0.5% 負載調整率 ±0.5% 啟動、上升時間 1800ms, 60ms/230VAC (滿載時) 保持時間伽.） 16ms/230VAC(75% 負載時)10ms/230VAC(滿載時) 輸入 電壓范圍備注4 90 ~ 264VAC 250 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因素（Typ.） PF30,95/230VAC 滿載時 效率(Typ.) 95.5% 交流電流伽.） 8A/230VAC 浪涌電流（Typ.） 冷啟動：60A/230VAC 漏電流 <0.75mA/240VAC 保護 過負載 額定功率105%~125% 保護類型:恒流限制模式，2-5秒后關閉輸出電壓，重啟恢復 短路 恒流限制模式，2-5秒后關閉輸出電壓，重啟恢復 過電壓 428-460V 保護模式:關斷輸出電壓，重啟恢復 過溫度 保護模式:關斷輸出電壓，溫度下降后可自動恢復 功能 遙控開關 電源開啟:短路 電源關斷:開路 環境 工作溫度 ■30~+70°C （請參考"減額曲線”） 工作濕度 20-90% RH,無冷凝 儲存溫度、濕度 -40-+85°C, 10*95% RH,無冷凝 溫度系數 ±0.03%/°C (0~50°C) 耐振動 10"500Hz,5G 10分鐘/周期,X、Y、Z軸各60分鐘 安規和 電磁 兼容 （備注7） 安全如范 UL62368-1JUV BS EN/EN62368-1, EAC TPTC004認證通過 耐壓 備注8 OVC III l/P-O/P:6KVDC l/P-FG:4KVDC O/P-FG:4KVDC 絕緣阻抗備注8 l/P-O/P, l/P-FG.O/P-FG: 100M Ohms/500VDC/25°C/70%RH 電磁兼容發射 Parameter Standard Test Level / Note Conducted BS EN/EN55032 (CISPR32) Class B Radiated BS EN/EN55032 (CISPR32) Class A Harmonic Current BSEN/EN61000-3-2 Class A Voltage Flicker BSEN/EN61000-3-3 電磁兼容抗擾度 BSEN/EN61000-6-2 Parameter Standard Test Level / Note ESD BSEN/EN61000-4-2 Level 3,8KV air: Level 2,4KV contact Radiated BSEN/EN61000-4-3 Level 3 EFT/Burst BSEN/EN61000-4-4 Level 3 Surge BSEN/EN61000-6-2 2KV/Line-Line4KV/Line-Earth Conducted BSEN/EN61000-4-6 Level 3 Magnetic Field BSEN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BSEN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods 其它 MTBF 597.3K hrs min. Telcordia SR-332 (Bellcore) 163.3K hrs min. MIL-HDBK-217F (25°C) 尺寸 290*140*41 mm (L*W*H) 包裝 2.51kg; 6pcs/16.06kg/0.91CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25°C環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含線性調整率和負載調整率。
4.低輸入電壓情況下需減額輸出,具體請參照減額與靜態特性曲線圖。
5.電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm,長720mm*寬360mm的金屬鐵板上測試。電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
6. 當海拔高度超過2000米（6500英尺）時，無風嵐機型環境溫度依每3.5°C/1000m比例下降，有風嵐機型環境溫度依每5°C/1000m比例下降。
