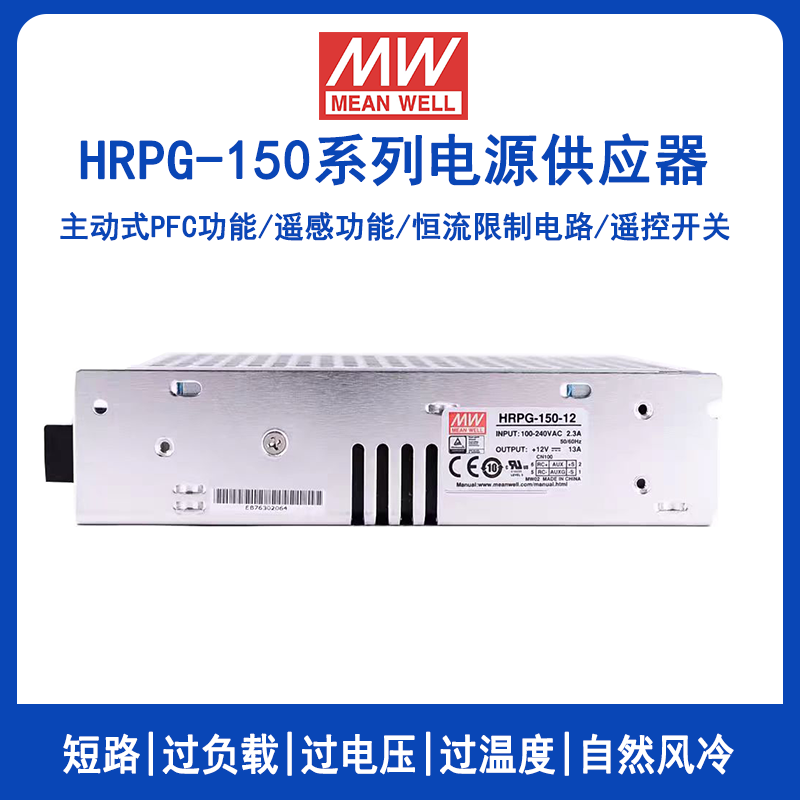

產品特性：
.國際通用全范圍交流輸入
.內置主動式PFC功能,PF>0.95
.效率可高達88%
.能承受300VAC浪涌輸入5秒
.保護種類:短路/過負載/過電壓/過溫度
.自然風冷
.具有恒流限制電路
.1U外型,高度僅38mm
.具有遙控開關
.5V@0.3A待機
.具有遙感功能
.空載消耗<0.5W(備注6)
產品參數：

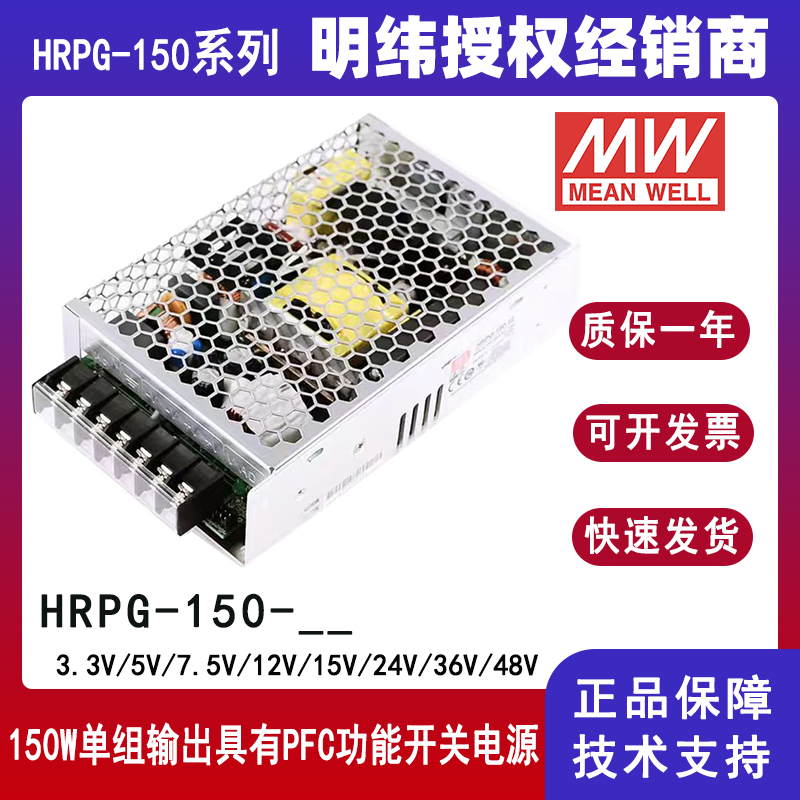

型號 HRPG-150-3.3 HRPG-150-5 HRPG-150-7.5 HRPG-150-12 HRPG-150-15 HRPG-150-24 HRPG-150-36 HRPG-150-48 輸出 直流電壓 3.3V 5V 7.5V 12V 15V 24V 36V 48V 額定電流 30A 26A 20A 13A 10A 6.5A 4.3A 3.3A 電流范圍 0 ~ 30A 0 ~ 26A 0 ~ 20A 0 ~ 13A 0 ~ 10A 0 ~ 6.5A 0 ~ 4.3A 0 ~ 3.3A 額定功率 99W 130W 150W 156W 150W 156W 154.8W 158.4W 紋波與噪聲 (maz)備注2 80mVp-p 80mVp-p 100mVp-p 120mVp-p 150mVp-p 150mVp-p 200mVp-p 240mVp-p 電壓調整范圍 2.8 ~ 3.8V 4.3 ~ 5.8V 6.8 ~ 9V 10.2 ~ 13.8V 13.5 ~ 18V 21.6 ~ 28.8V 28.8 ~ 39.6V 40.8 ~ 55.2V 電壓精度備注3 ±2.5% ±2.5% ±2.5% ±1.5% ±1.5% ±1.5% ±1.5% ±1.5% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2% 負載調整率 ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間 3000ms, 50ms/230VAC 3000ms,50ms/115VAC(滿載時) 保持時間(Typ.) 16ms/230VAC 16ms/115VAC(滿載時) 輸入 電壓范圍 備注5 85 ~ 264VAC或120 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因數(Typ.) PF>0.95/230VAC PF>0.99/115VAC(滿載時) 效率(Typ.) 78.5% 84% 86% 87% 87% 87% 88% 88% 交流電流(Typ.) 1.7A/115VAC 0.9A/230VAC 浪涌電流(Typ.) 35A/115VAC 70A/230VAC 漏電流 <1mA / 240VAC 保護 過負載 額定輸出功率的105%~ 135% 保護模式:恒流限制,負載異常條件移除后可自動恢復 過電壓 3.96 ~ 4.62V 6 ~ 7V 9.4 ~ 10.9V 14.4 ~ 16.8V 18.8 ~ 21.8V 30 ~ 34.8V 41.4 ~ 48.6V 57.6 ~ 67.2V 保護模式:關閉輸出，電源重啟后可恢復正常輸出 過溫度 關斷輸出電壓,溫度下降后自動恢復 功能 待機 5V待機 : 5V@0.3A ;容差:±5%,紋波 : 50mVp-p(最大) 遙控 RC+ / RC-: 4 ~ 10V或開路=啟動 ; 0 ~ 0.8V或短路=關閉 環境 工作溫度 -40～+70℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.04%/℃ (0～50℃) 耐振動 10 ~ 500Hz, 5G 10分鐘/周期, X、Y、Z各60分鐘 安規和電磁兼容
(備注4)安全規范 UL62368-1,TUV BS EN/EN62368-1, EAC TP TC 004認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55035 ,BS EN/EN61000-6-2,重工業標準, EAC TP TC 020 其它 MTBF 1544.0K hrs min. Telcordia SR-332 (Bellcore) ; 213.4K hrs min. MIL-HDBK-217F (25℃) 尺寸 159*97*38mm (L*W*H) 包裝 0.63Kg; 24pcs/16Kg/0.9CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*寬360mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
5. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
6. 當RC- & RC+ (CN100 pin5,6) 0 ~ 0.8V或短路時,空載消耗<0.5W。
7. 強烈建議外部輸出電容不超過5000uF(僅針對HRPG-150-3.3/-5/-7.5/-12/-15)
8. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
※ 產品免責聲明：詳情請參閱
