產品描述：

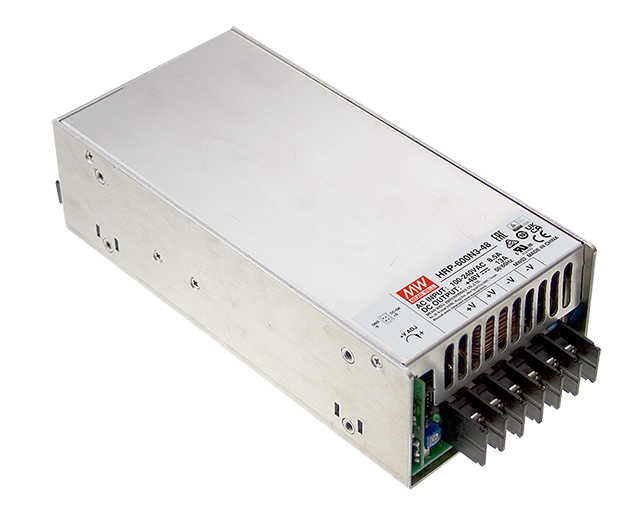

HRP-600N3是一款600W單組輸出型交流轉直流超高峰值電源。該系列適用于85-264VAC輸入電壓，并提供行業最需要的直流輸出型號。每款機型都是由內置風扇冷卻并帶有風扇開關控制，工作溫度可達70℃。此外，HRP-600N3為啟動時需要更高功率的電機應用和機電負載提供350%的短時間持續峰值功率。
產品特性：
.國際通用全范圍交流輸入
.承受5秒300VAC浪涌輸入
.350%峰值功率
.內置恒流限流電路
.內置冷卻風扇開關控制
.保護種類：短路/過載/過壓/過溫
.內置DC OK信號
.具有遙感功能
.承受5G振動
.操作海拔高達5000米（備注5）
.輸出電壓±15%內可調(平均)
產品應用：
?工業自動化機械
?工業控制系統
?機械和電子設備
?診斷或生化設備
?測試或測量系統
?電信設備

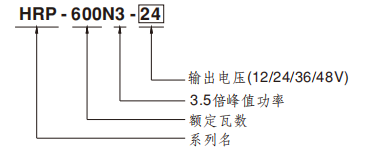

機型編碼：
產品參數：
型號 HRP-600N3-12 HRP-600N3-24 HRP-600N3-36 HRP-600N3-48 輸出 直流電壓 12V 24V 36V 48V 額定電流 53A 27A 17.5A 13A 電流范圍 0 ~ 53A 0 ~ 27A 0 ~ 17.5A 0 ~ 13A 額定功率 636W 648W 630W 624W 紋波與噪聲備注2 200mVp-p 150mVp-p 200mVp-p 240mVp-p 電壓調整范圍 10.2 ~ 13.8V 21.6 ~ 28.8V 28.8 ~ 39.6V 40.8 ~ 55.2V 電壓精度 備注3 ±1.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±0.3% ±0.2% ±0.2% ±0.2% 負載調整率 ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間 1800ms, 50ms/230VAC 3600ms, 50ms/115VAC (滿載時) 保持時間(Typ.) 16ms/230VAC 16ms/115VAC (滿載時) 輸入 電壓范圍 備注4 85 ~ 264VAC 120 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因數(Typ.) PF>0.94/230VAC PF>0.98/115VAC (滿載時) 效率(Typ.) 88% 88% 89% 89% 交流電流(Typ.) 7.6A/115VAC 3.6A/230VAC 浪涌電流(Typ.) 35A/115VAC 70A/230VAC 漏電流 <2mA / 240VAC 保護 過負載 輸出功率>額定值105 %超過5秒,關斷輸出電壓,電源重啟后可恢復正常輸出 恒流限制輸出功率>額定值380%超過5 秒,關斷輸出電壓,電源重啟后可恢復正常輸出 過電壓 14.4 ~ 16.8V 30 ~ 34.8V 41.4 ~ 48.6V 57.6 ~ 67.2V 保護模式:關斷輸出，電源重啟后可恢復正常輸出 過溫度 關斷輸出，溫度下降后可自動恢復 功能 DC OK信號 PSU開: 3.3 ~ 5.6V ; PSU關 : 0 ~ 1V 風扇控制(Typ.) 負載35±15%或RTH2≧50℃,風扇開啟 環境 工作溫度 -40～+70℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH ,無冷凝 溫度系數 ± 0.03%/ ℃ (0 ~ 50℃) 耐振動 10 ~ 500Hz, 5G 10分鐘/周期, X、Y、Z各60分鐘 操作海拔高度 備注5 5000 米 安規和電磁兼容
(備注6)安全規范 UL62368-1,TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH 電磁兼容發射 Parameter Standard Test Level / Note Conducted BS EN/EN55032 Class B Radiated BS EN/EN55032 Class B Harmonic current BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ----- 電磁兼容抗擾度 BS EN/EN55035 , BS EN/EN61000-6-2(BS EN/EN50082-2) Parameter Standard Test Level / Note ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact RF field BS EN/EN61000-4-3 Level 3, 10V/m EFT/ Burst BS EN/EN61000-4-4 Level 3, 2KV Surge BS EN/EN61000-4-5 Level 4, 4KV/Line-FG; 2KV/Line-Line Conducted BS EN/EN61000-4-6 Level 3, 10V Magnetic Field BS EN/EN61000-4-8 Level 4, 30A/m Voltage Dips and Interruptions BS EN/EN61000-4-11 95% dip 0.5 periods, 30% dip 25 periods,
95% interruptions 250 periods其它 MTBF 1380.2K hrs min. Telcordia TR/SR-332 (Bellcore) ; 191.8K hrs min. MIL-HDBK-217F (25℃) 尺寸 218*105*61.5mm (L*W*H) 包裝 1.39Kg;8pcs/12.1Kg/1.58CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
5. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
6. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*寬360mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
