產品描述：

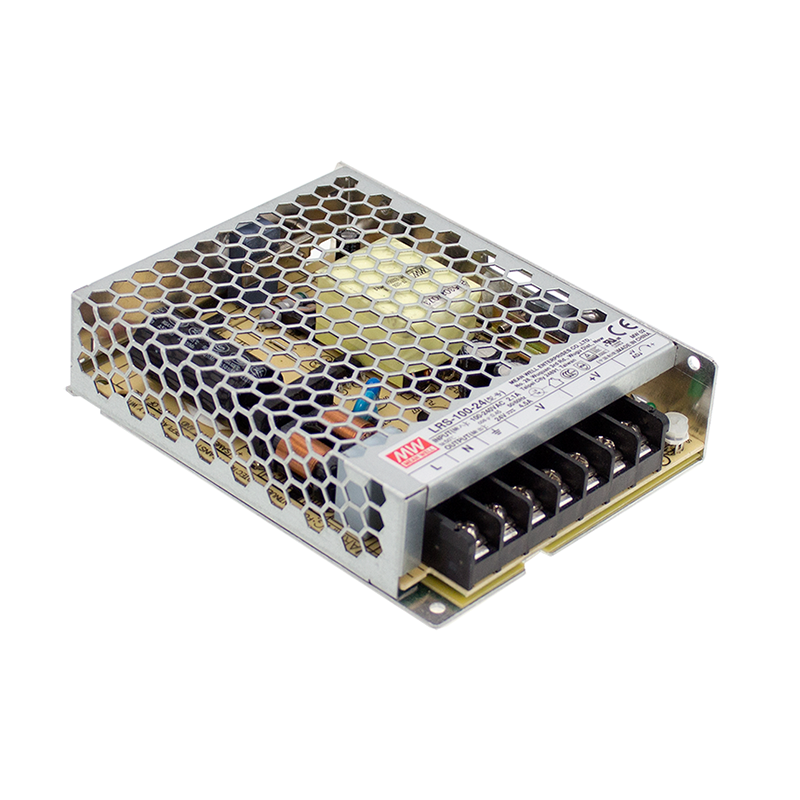

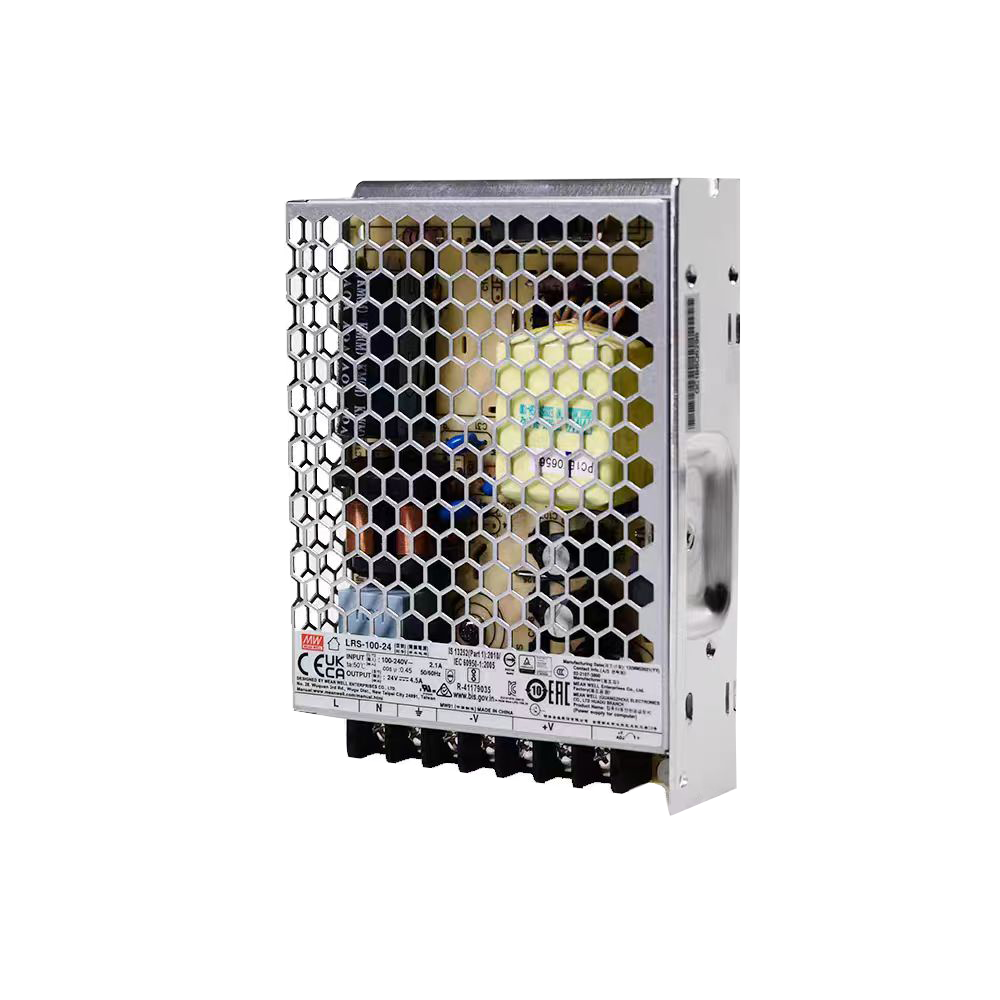

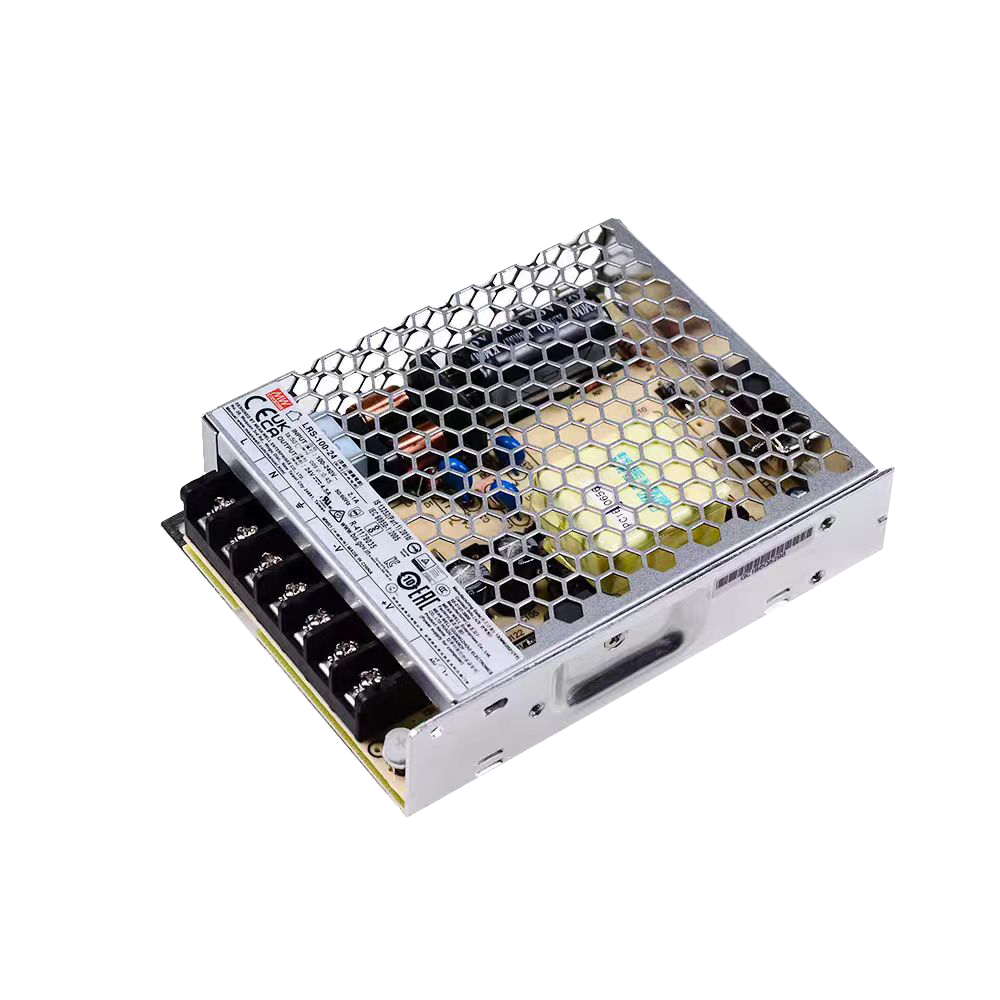

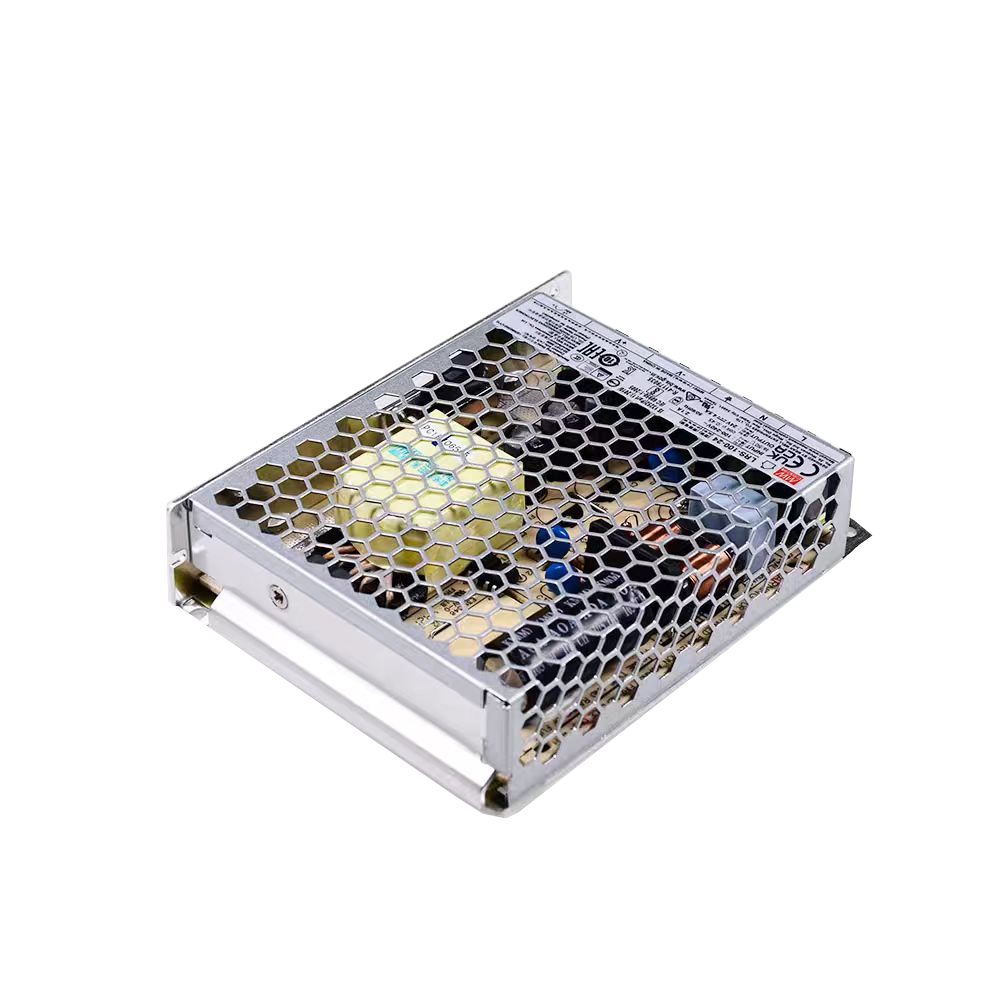

LRS-100系列是一款100W單組輸出封閉型電源供應器，具有30mm低外型設計，采用85-264VAC全范圍交流輸入整系列提供3.3V,5V,12V,15V,24V,36V和48V輸出.除了效率高達91%，金屬網外殼的設計加強了散熱能力使LRS-100在沒有風扇的情況下工作在-30℃到+70℃的溫度范圍內。提供超低空載功耗(小于0.3W)，能使終端系統很容易滿足國際能源要求。LRS-100有完整的保護功能和抗5G振動能力;它符TUV BS EN/EN62368-1,BS EN/EN60335-1,BSEN/EN61558-1/-2-16,UL62368-1和GB4943.1國際安全法規，LRS-100系列為各種工業應用提供了一個高性價比的解決方案。
產品特性：
?全范圍交流輸入
?可承受300vac浪涌輸入5秒
?空載功耗<0.3W
?體積小，1U低外型
?工作溫度可高達70℃
?保護種類：短路/過負載/過電壓
?自然風冷
?符合IEC/BS EN/EN 60335-1(PD3)和IEC/BS EN/EN61558-1, 2-16適合家電應用
?可在海拔5000米條件下操作(備注8)
?可承受5G振動測試
?高效率，高壽命和高可靠度
?電源啟動LED指示燈
?過電壓等級Ⅲ
?100%滿載老化測試
產品應用：
?工業自動化機械
?工業控制系統
?機械和電氣設備
?電子儀器，設備和裝置
?家用電器
型號編碼：
產品參數：
型號 LRS-100-3.3 LRS-100-5 LRS-100-12 LRS-100-15 LRS-100-24 LRS-100-36 LRS-100-48 輸出 直流電壓 3.3V 5V 12V 15V 24V 36V 48V 額定電流 20A 18A 8.5A 7A 4.5A 2.8A 2.3A 電流范圍 0 ~ 20A 0 ~ 18A 0 ~ 8.5A 0 ~ 7A 0 ~ 4.5A 0 ~ 2.8A 0 ~ 2.3A 額定功率 66W 90W 102W 105W 108W 100.8W 110.4W 紋波與噪聲備注2 100mVp-p 100mVp-p 120mVp-p 120mVp-p 150mVp-p 200mVp-p 200mVp-p 電壓調整范圍 2.97 ~ 3.6V 4.5 ~ 5.5V 10.2 ~ 13.8V 13.5 ~ 18V 21.6 ~ 28.8V 32.4 ~ 39.6V 43.2 ~ 52.8V 電壓精度 備注3 ±3.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% 線性調整率 備注4 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 負載調整率 備注5 ±2.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間 500ms, 30ms/230VAC 500ms,30ms/115VAC(滿載時) 保持時間(Typ.) 55ms/230VAC 10ms/115VAC(滿載時) 輸入 電壓范圍 85 ~ 264VAC 120 ~ 373VDC (可承受300VAC浪涌輸入5秒不損壞) 頻率范圍 47 ~ 63Hz 效率(Typ.) 84.5% 86% 88% 88.5% 90% 90.5% 91% 交流電流(Typ.) 1.9A/115VAC 1.2A/230VAC 浪涌電流(Typ.) 冷啟動 50A/230VAC 漏電流 <0.75mA / 240VAC 保護 過負載 額定輸出功率的110 ~ 150% 保護模式:打嗝模式，異常條件移除后可自動恢復 過電壓 3.8 ~ 4.45V 5.75 ~ 6.75V 13.8 ~ 16.2V 18.75 ~ 21.75V 28.8 ~ 33.6V 41.4 ~ 48.6V 55.2 ~ 64.8V 保護模式:關斷輸出電壓,重啟恢復 環境 工作溫度 -30 ~ +70℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH,無冷凝 溫度系數 ±0.03%/℃ (0 ~ 50℃) 耐振動 10 ~ 500Hz, 5G 10分鐘/周期, X、Y、Z各60分鐘 過電壓等級 Ⅲ;根據BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; 海拔可高達 2000米 安規和 電磁兼容
(備注8)安全規范 UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,CCC GB4943.1,
BSMI CNS14336-1, EAC TP TC 004, AS/NZS 62368.1(by CB), KC K60950-1(僅LRS-100-12/24 ), BIS IS13252(Part1): 2010/IEC 60950-1: 2005認證通過耐壓 I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020, KC KN32,KN35(僅LRS-100-12/24 ) 電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2),BS EN/EN55035,
重工業標準, EAC TP TC 020, KC KN32,KN35(僅LRS-100-12/24 )其它 MTBF 3348.9K hrs min. Telcordia SR-332 (Bellcore) ; 677.4Khrs min. MIL-HDBK-217F (25℃) 尺寸 129*97*30mm (L*W*H) 包裝 0.34Kg ; 40pcs/14.6Kg/0.92CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 線性調整率測量方法: 在額定負載下,從低電壓到高電壓測試。
5. 負載調整率測量方法: 從0%到100%額定負載。
6. 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長。
7. 當操作海拔高于2000米(6500ft)時，操作環溫需調降5℃/1000米。
8. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*寬360mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
※ 產品免責聲明：詳細請參閱
