產品描述：

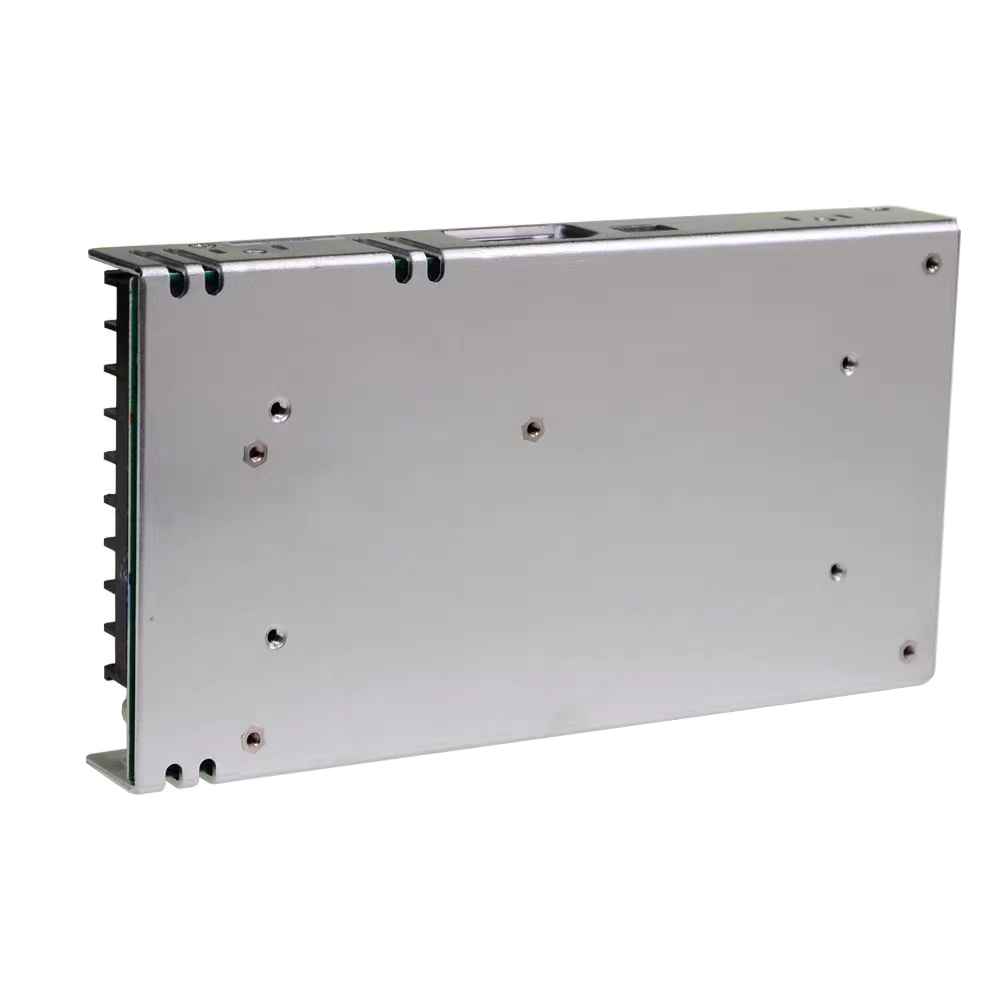

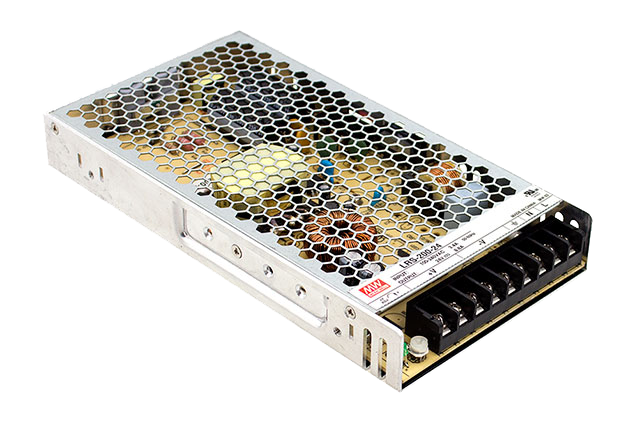

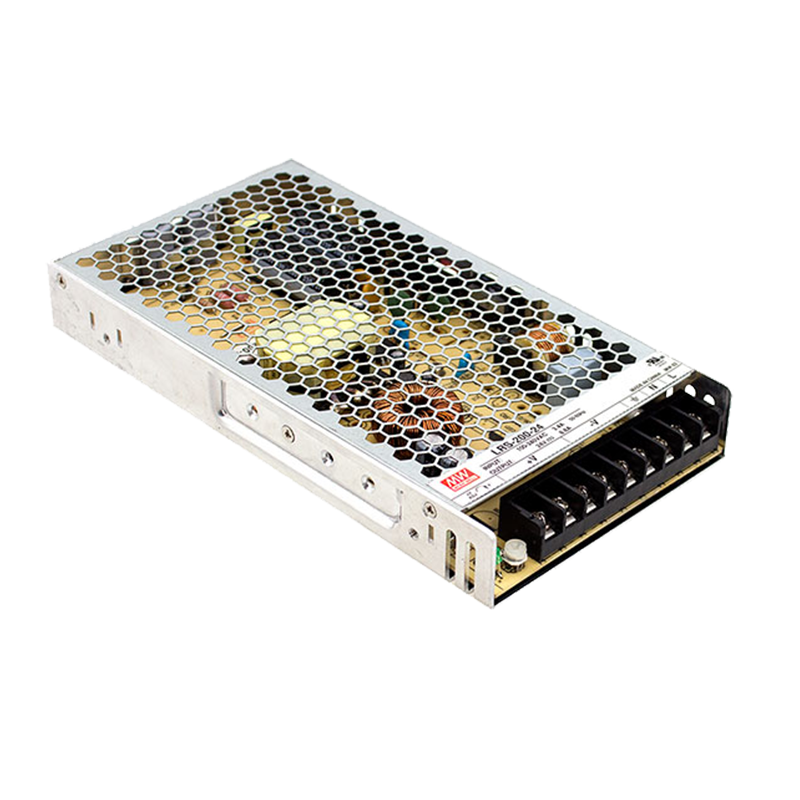

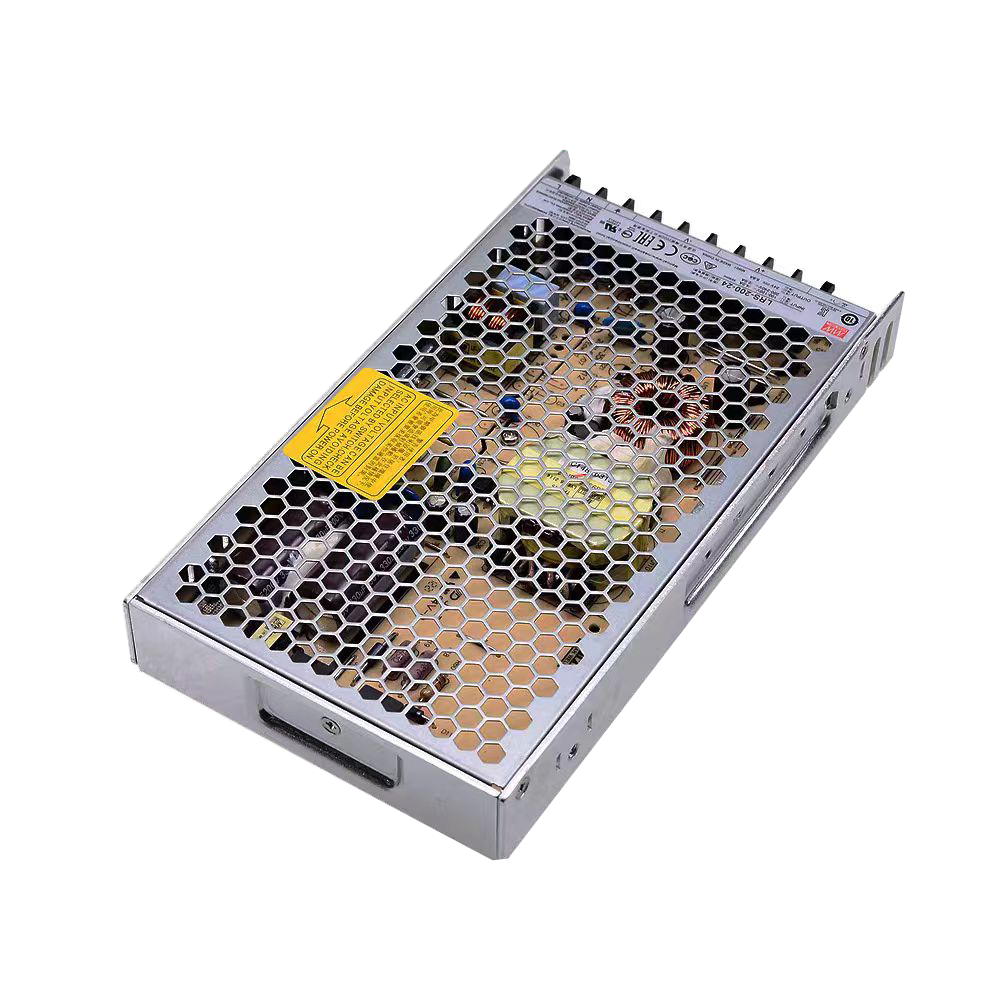

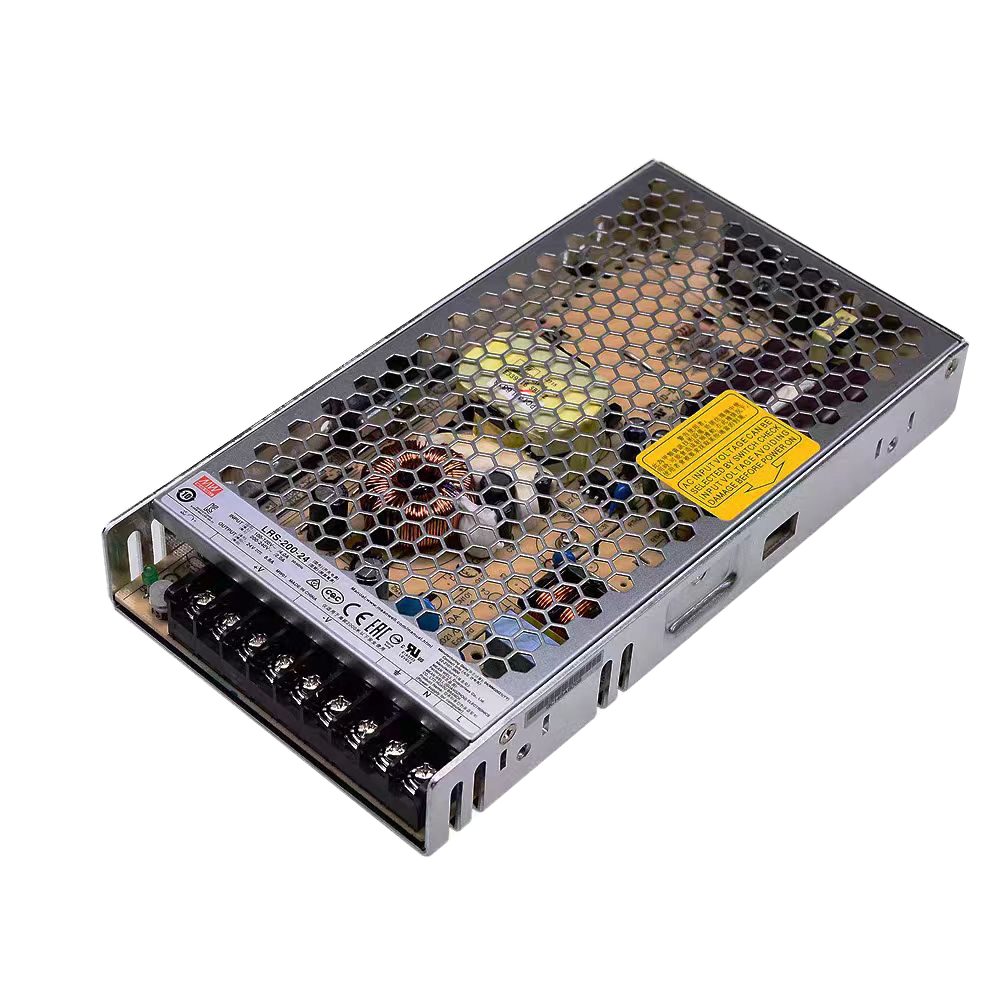

LRS-200系列是一款200W單組輸出封閉型電源供應器，具有30mm低外型設計，采用115VAC或230VAC分段輸入(通過開關選擇)，整系列提供4.2V,5V,12V,15V,24V,36V和48V輸出.除了效率高達90%，金屬網外殼的設計加強了散熱能力使LRS-200在沒有風扇的情況下工作在-25℃到+70℃的溫度范圍內。提供超低空載功耗(小于0.75W)，能使終端系統很容易滿足國際能源要求。LRS-200有完整的保護功能和抗5G振動能力;它符合UL62368-1國際安全法規，LRS-200系列為各種工業應用提供了一個高性價比的解決方案。
產品特性：
?交流輸入范圍通過開關切換
?可承受300vac浪涌輸入5秒
?空載功耗<0.75W
?1U低外型
?工作溫度可高達70℃
?保護種類：短路/過負載/過電壓/過溫度
?自然風冷
?可在海拔5000米條件下操作(備注8)
?可承受5G振動測試
?高效率，高壽命和高可靠度
?電源啟動LED指示燈
?100%滿載老化測試
產品應用：
?工業自動化機械
?工業控制系統
?機械和電氣設備
?電子儀器，設備和裝置
型號編碼：
產品參數：
型號 LRS-200-3.3 LRS-200-4.2 LRS-200-5 LRS-200-12 LRS-200-15 LRS-200-24 LRS-200-36 LRS-200-48 輸出 直流電壓 3.3V 4.2V 5V 12V 15V 24V 36V 48V 額定電流 40A 40A 40A 17A 14A 8.8A 5.9A 4.4A 電流范圍 0 ~ 40A 0 ~ 40A 0 ~ 40A 0 ~ 17A 0 ~ 14A 0 ~ 8.8A 0 ~ 5.9A 0 ~ 4.4A 額定功率 132W 168W 200W 204W 210W 211.2W 212.4W 211.2W 紋波與噪聲備注2 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 200mVp-p 200mVp-p 電壓調整范圍 2.97 ~ 3.6V 3.6 ~ 4.4V 4.5 ~ 5.5V 10.2 ~ 13.8V 13.5 ~ 18V 21.6 ~ 28.8V 32.4 ~ 39.6V 43.2 ~ 52.8V 電壓精度 備注3 ±3.0% ±4.0% ±3.0% ±1.5% ±1.0% ±1.0% ±1.0% ±1.0% 線性調整率 備注4 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 負載調整率 備注5 ±2.5% ±2.5% ±2.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間 1500ms, 50ms/230VAC 1500ms,50ms/115VAC(滿載時) 保持時間(Typ.) 16ms/230VAC 12ms/115VAC(滿載時) 輸入 電壓范圍 90 ~ 132VAC / 180 ~ 264VAC (通過開關選擇) 240 ~ 370VDC (開關開啟230VAC) 頻率范圍 47 ~ 63Hz 效率(Typ.) 83% 86% 87% 87.5% 88% 89.5% 89.5% 90% 交流電流(Typ.) 4A/115VAC 2.2A/230VAC 浪涌電流(Typ.) 冷啟動60A/115VAC 60A/230VAC 漏電流 <2mA / 240VAC 保護 過負載 額定輸出功率的110 ~ 140% 3.3~36V 打嗝模式，異常條件移除后可自動恢復
48V 關斷輸出電壓，重啟恢復過電壓 3.8 ~ 4.45V 4.6 ~ 5.4V 5.75 ~ 6.75V 13.8 ~ 16.2V 18 ~ 21V 28.8 ~ 33.6V 41.4 ~ 46.8V 55.2 ~ 64.8V 3.3~36V 打嗝模式，異常條件移除后可自動恢復
48V 關斷輸出電壓，重啟恢復過溫度 3.3~36V 打嗝模式，異常條件移除后可自動恢復
48V 關斷輸出電壓，重啟恢復環境 工作溫度 -25 ~ +70℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.03%/℃(0 ~ 50℃) 耐振動 10 ~ 500Hz, 5G 10分鐘/周期, X、Y、Z各60分鐘 安規 安全規范 IEC/UL62368-1, BSMI CNS14336-1,EAC TP TC 004, KC K60950-1(僅LRS-200-12/24), AS/NZS62368.1, BIS IS13252(Part1): 2010/IEC 60950-1: 2005 認證通過;設計參照BS EN/EN62368-1 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH 電磁兼容發射 符合BSMI CNS13438, EAC TP TC 020,KC KN32,KN35(僅LRS-200-12/24) 電磁兼容抗擾度 符合BS EN/EN55035, EAC TP TC 020 ,KC KN32,KN35(僅LRS-200-12/24) 其它 MTBF 2346.6K hrs min. Telcordia SR-332 (Bellcore) ; 279.4Khrs min. MIL-HDBK-217F (25℃) 尺寸 215*115*30mm (L*W*H) 包裝 0.66Kg; 15pcs/10.9Kg/0.78CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 線性調整率測量方法: 在額定負載下,從低電壓到高電壓測試。
5. 負載調整率測量方法: 從0%到100%額定負載。
6. 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長。
7. 對于12V~48V機型而言，150%的峰值負載能力是建立在長達1秒基礎上。如果峰值負載持續超過1秒鐘，LRS-200將進入打嗝模式，一旦調回額定電流就恢復正常。
8. 當操作海拔高于2000米(6500ft)時，操作環溫需調降5℃/1000米。
9. 此電源不符合EN61000-3-2規定的諧波電流要求。請不要在以下條件下使用此電源：
a) 終端設備在歐盟內使用，
b) 終端設備連接到220Vac或更高額定標稱電壓的公共主電源，
c) 電源為：
- 安裝在平均或連續輸入功率大于75W的終端設備中，
- 屬于照明系統的一部分例外：
以下終端設備中使用的電源不需要滿足EN61000-3-2 a)總額定輸入功率大于1000W的專業設備;
b)額定功率小于或等于200W的對稱受控加熱元件
