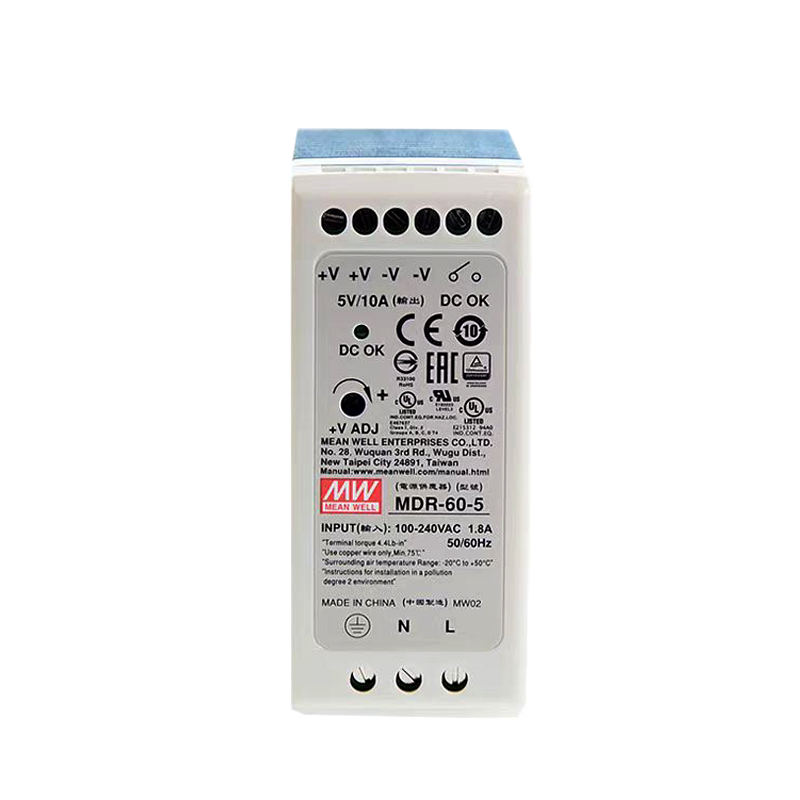

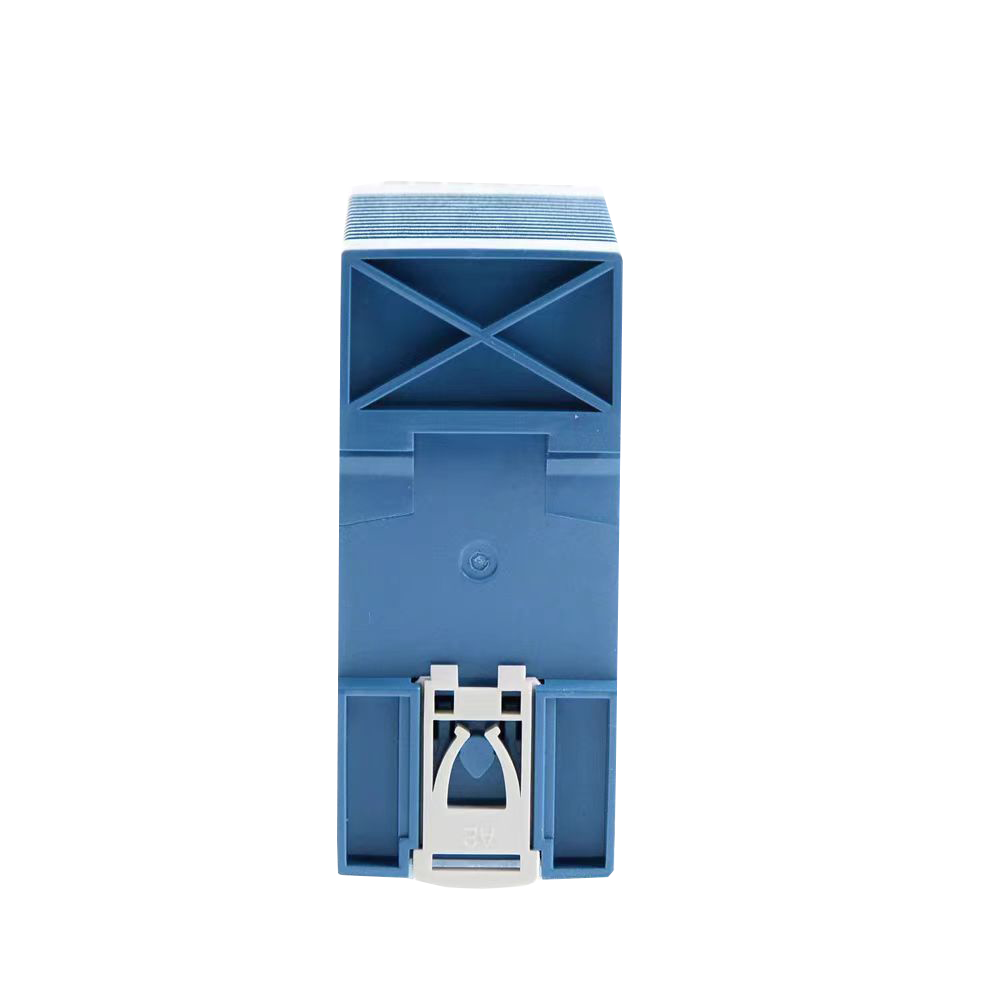

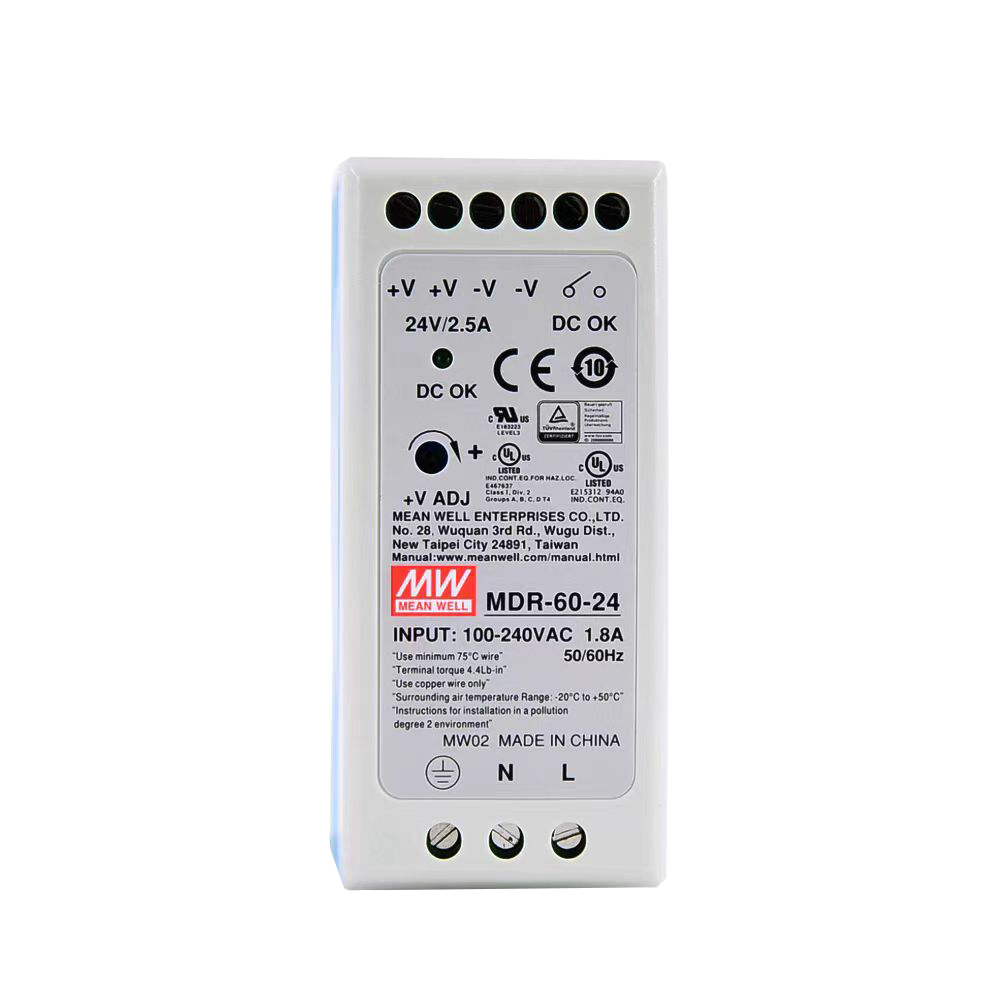

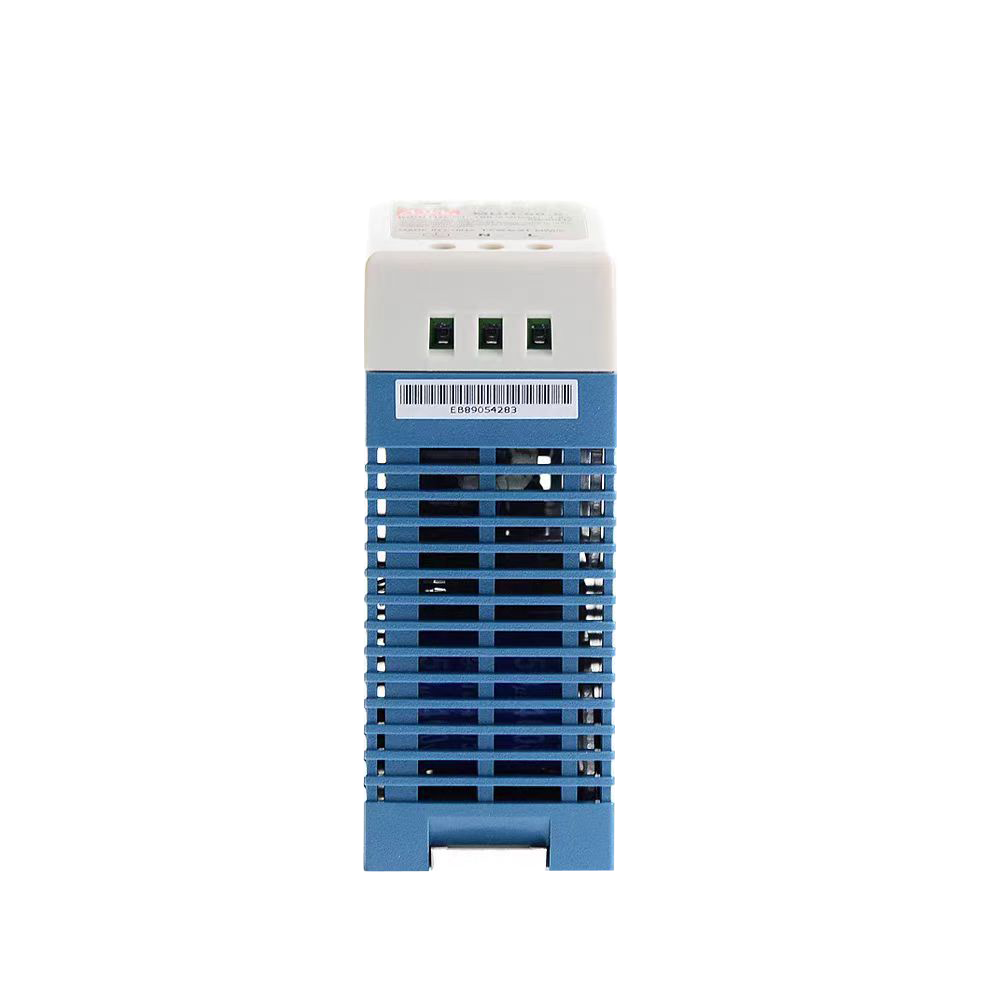

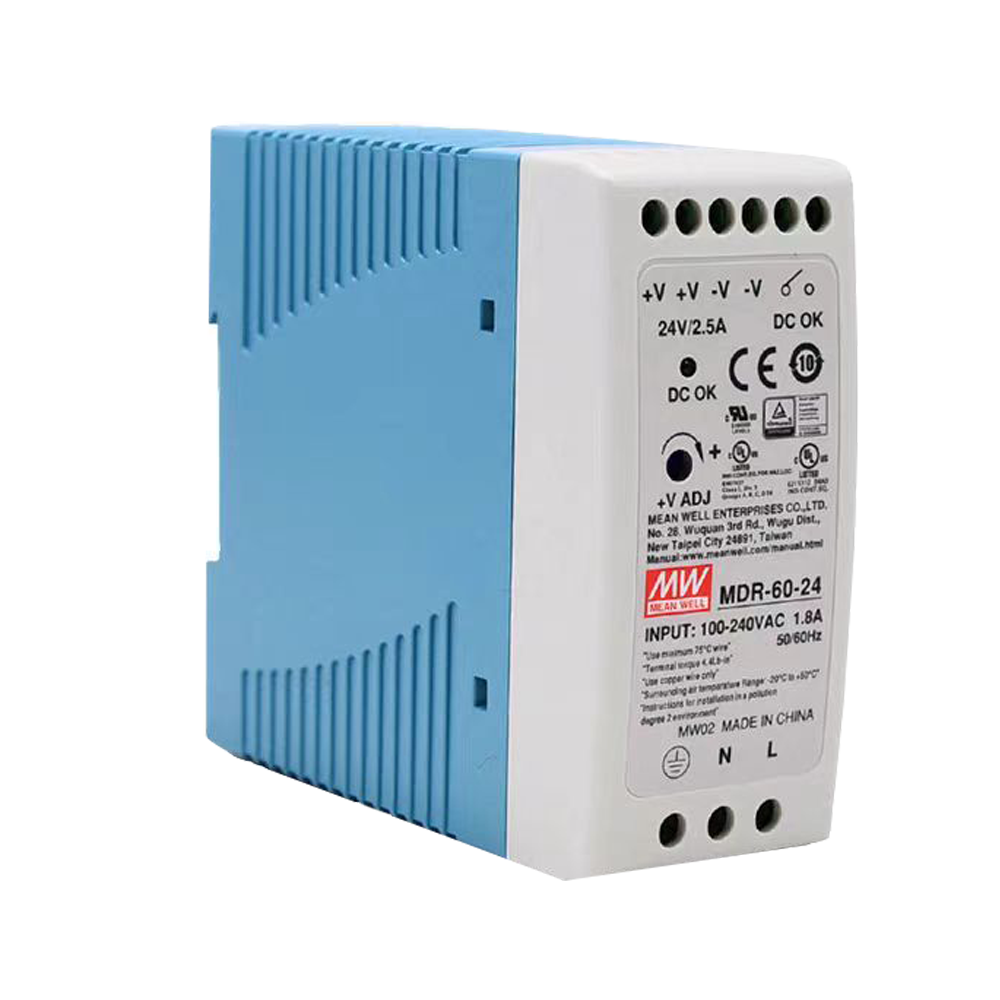

MDR-60系列導軌電源
- 發布日期：2022-06-10
- 訪問量：1119 次
微信掃碼咨詢
全國咨詢服務熱線：
0769-81854288 13712858909- 產品介紹
- 相關產品
產品特性：
.國際通用全范圍交流輸入
.保護種類:短路/過負載/過電壓
.自然風冷

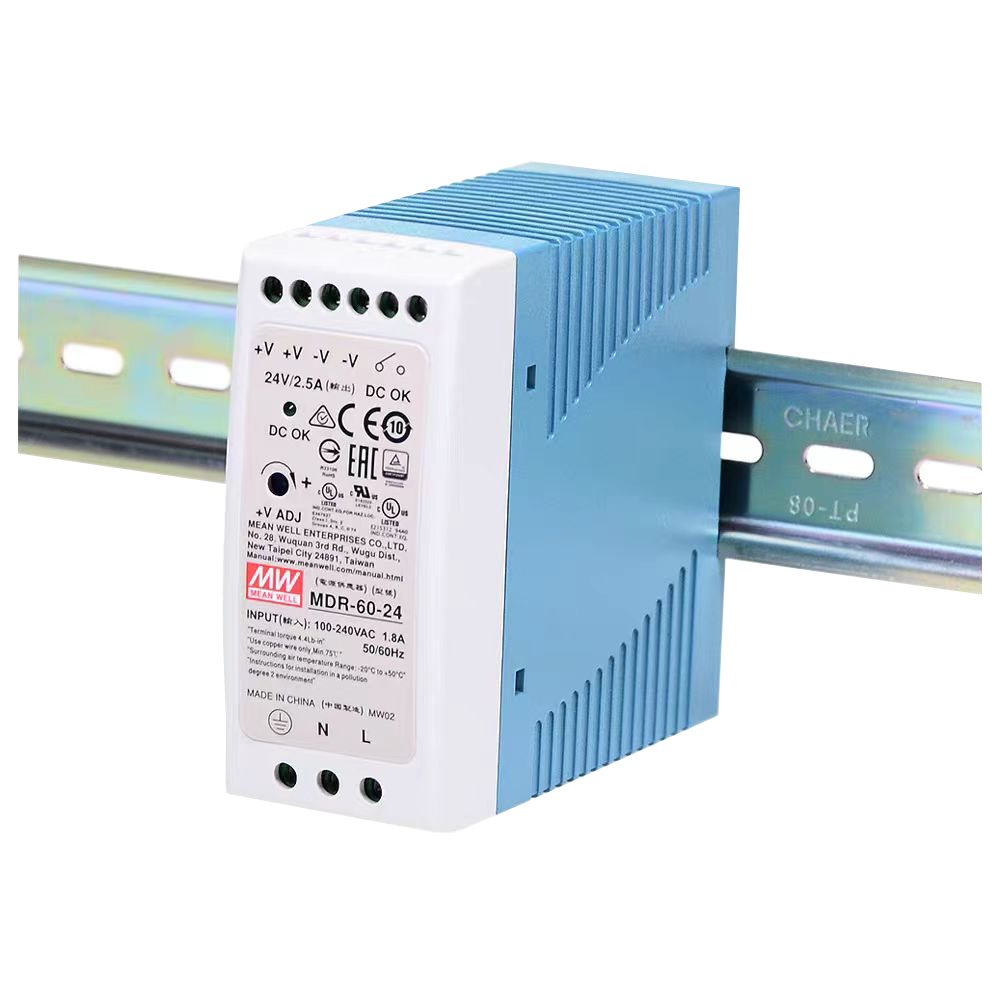

.安裝導軌:TS-35/7.5或TS-35/15導軌上
.Classl,Div 2 Hazardous Locations T4
.DC OK繼電器觸動
.LED電源指示燈
.空載功率損耗:<0.75W
.100%滿載老化測試
產品參數：
型號 MDR-100-12 MDR-100-24 MDR-100-48 輸出 直流電壓 12V 24V 48V 額定電流 7.5A 4A 2A 電流范圍 0 ~ 7.5A 0 ~ 4A 0 ~ 2A 額定功率 90W 96W 96W 紋波與噪聲備注2 120mVp-p 150mVp-p 200mVp-p 電壓調整范圍 12 ~ 15V 24 ~ 30V 48 ~ 56V 電壓精度備注3 ±1.0% ±1.0% ±1.0% 線性調整率 ±1.0% ±1.0% ±1.0% 負載調整率 ±1.0% ±1.0% ±1.0% 啟動、上升時間備注5 3000ms, 50ms/230VAC 3000ms, 50ms/115VAC(滿載時) 保持時間(Typ.) 50ms/230VAC 20ms/115VAC(滿載時) 輸入 電壓范圍備注6 85 ~ 264VAC或120 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因素(Typ.) PF≧0.95/230VAC PF≧0.98/115VAC(滿載時) 效率(Typ.) 83% 86% 87% 交流電流(Typ.) 1.3A/115VAC 0.8A/230VAC 浪涌電流(Typ.) 冷啟動：30A/115VAC 60A/230VAC 漏電流 <1mA / 240VAC 保護 過負載 額定輸出功率的105%~150% 保護模式:恒電流限制,負載異常條件移除后可自動恢復 過電壓 15.6 ~ 18V 31.2 ~ 36V 57.6 ~ 64.8V 保護模式:關閉輸出電壓,重啟后恢復 過溫度 關閉輸出電壓,自動恢復或重啟后恢復 功能 DC OK信號 繼電器觸點(最大.): 30V/1A 阻性負載 環境 工作溫度 -10～+60℃(請參考"減額曲線") 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.03%/℃ (0～50℃) 耐振動 零件:10 ~ 500Hz, 2G 10分鐘/周期, X,Y,Z軸各60分鐘;安裝:符合IEC60068-2-6 安規和電磁兼容
(備注4)安全規范 UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020,
CNS13438 Class B電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3,
重工業標準, EAC TP TC 020其它 MTBF 2217.8K hrs min. Telcordia SR-332 (Bellcore) ; 346.5K hrs min. MIL-HDBK-217F (25℃) 尺寸 55*90*100mm (W*H*D) 包裝 0.42Kg; 30pcs/13.6Kg/0.82CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源被視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。
EMC測試方法的指引，請參照“EMI測試聲明書”。
5. 啟動時間是在冷啟動時測量的,頻繁開關機可能會導致啟動時間變長。
6. 低電壓輸入情況下需減額輸出，具體請參照輸出減額曲線圖。
7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
