產品特性：
.國際通用全范圍交流輸入
.保護種類:短路/過負載/過電壓
.自然風冷

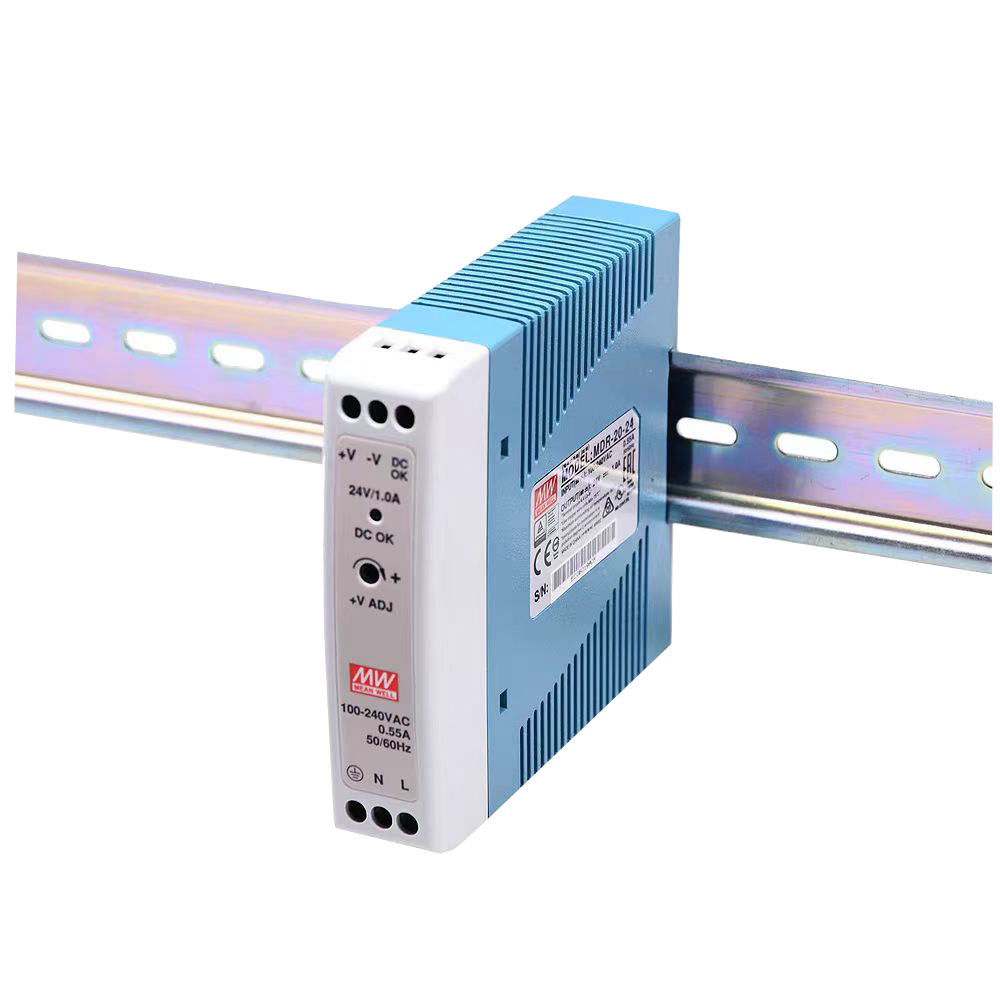

.安裝導軌:TS-35/7.5或TS-35/15
.內置主動式DC OK信號
.LED電源指示
.空載功率損耗:<0.75W
.100%滿載老化測試
產品參數：
型號 MDR-20-5 MDR-20-12 MDR-20-15 MDR-20-24 輸出 直流電壓 5V 12V 15V 24V 額定電流 3A 1.67A 1.34A 1A 電流范圍 0 ~ 3A 0 ~ 1.67A 0 ~ 1.34A 0 ~ 1A 額定功率 15W 20W 20W 24W 紋波與噪聲備注2 80mVp-p 120mVp-p 120mVp-p 150mVp-p 電壓調整范圍 4.75 ~ 5.5V 10.8 ~ 13.2V 13.5 ~ 16.5V 21.6 ~ 26.4V 電壓精度備注3 ±2.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±1.0% ±1.0% ±1.0% ±1.0% 負載調整率 ±1.0% ±1.0% ±1.0% ±1.0% 啟動、上升時間備注5 500ms, 30ms/230VAC 1000ms, 30ms/115VAC(滿載時) 保持時間(Typ.) 50ms/230VAC 20ms/115VAC(滿載時) 輸入 電壓范圍 85 ~ 264VAC或120 ~ 370VDC 頻率范圍 47 ~ 63Hz 效率(Typ.) 76% 80% 81% 84% 交流電流(Typ.) 0.55A/115VAC 0.35A/230VAC 浪涌電流(Typ.) 冷啟動：20A/115VAC 40A/230VAC 漏電流 <1mA / 240VAC 保護 過負載 額定輸出功率的105%~160% 保護模式:恒電流限制,負載異常條件移除后可自動恢復 過電壓 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25V 27.6 ~ 32.4V 保護模式:關閉輸出電壓,重啟后恢復 功能 DC OK信號值 (最大) 3.75 ~ 6V / 50mA 9 ~ 13.5V / 40mA 11.5 ~ 16.5V / 40mA 18 ~ 27V / 20mA 環境 工作溫度 -20～+70℃(請參考"減額曲線") 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.03%/℃ (0～50℃) 耐振動 零件:10 ~ 500Hz, 2G 10分鐘/周期, X、Y、Z軸各60分鐘;安裝:符合IEC60068-2-6 安規和電磁兼容
(備注4)安全規范 UL508,TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 62368.1認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020,
CNS13438 Class B電磁兼容抗擾度 符合BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035,BS EN/EN61000-6-1,BS EN/EN61204-3,
輕工業標準, EAC TP TC 020其它 MTBF 2780.8K hrs min. Telcordia SR-332 (Bellcore) ; 236.9K hrs min. MIL-HDBK-217F (25℃) 尺寸 22.5*90*100mm (W*H*D) 包裝 0.17Kg; 72pcs/13.2Kg/1.04CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源被視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。
EMC測試方法的指引，請參照明緯公司網站http://www.meanwell.cc 上的“EMI測試聲明書”。
5. 啟動時間是在冷啟動時測量的,頻繁開關機可能會導致啟動時間變長。
6. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
