產品描述：

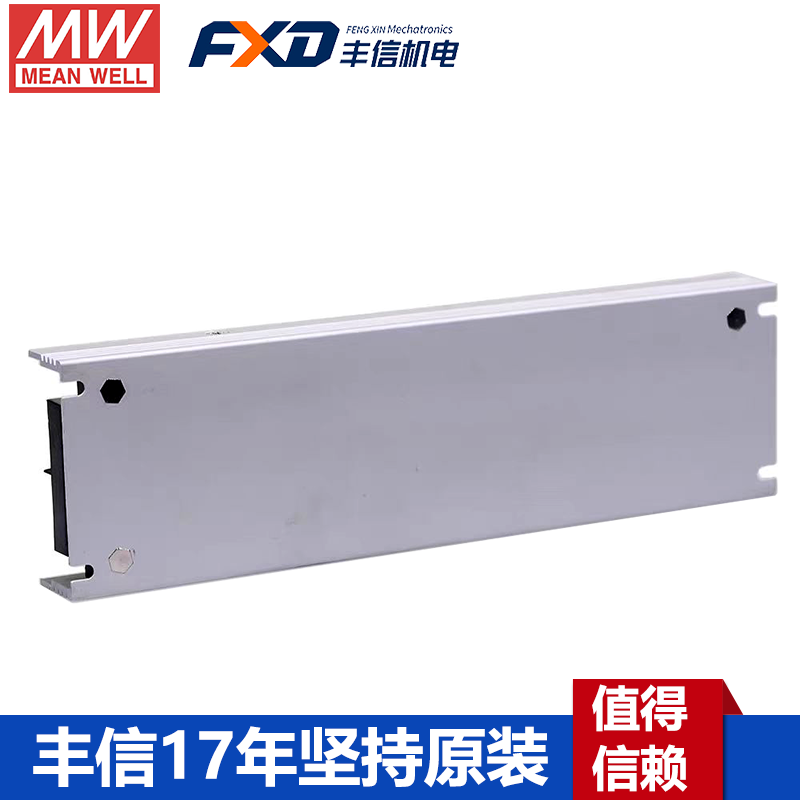

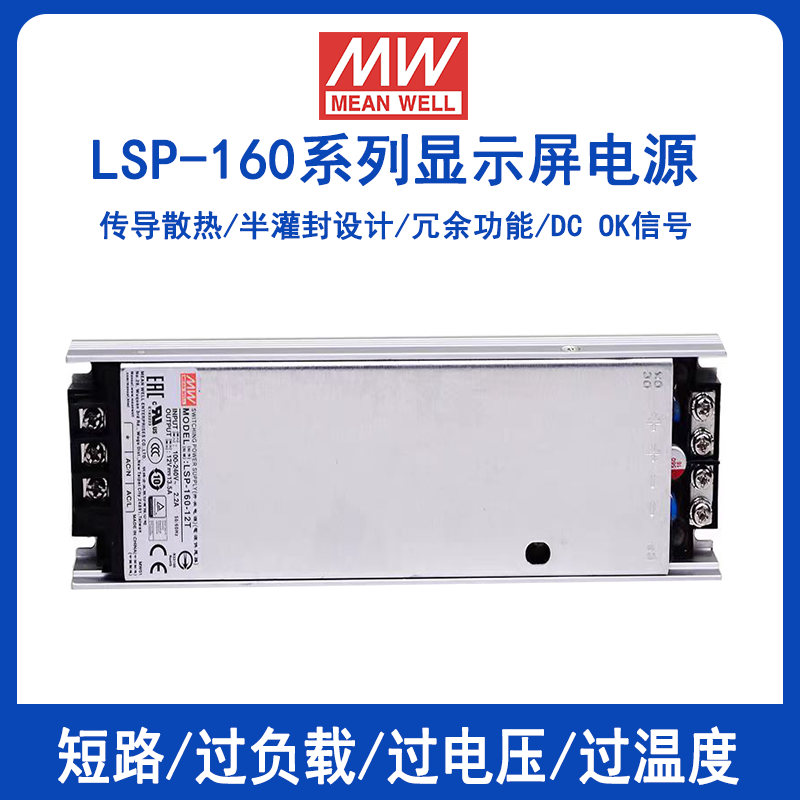

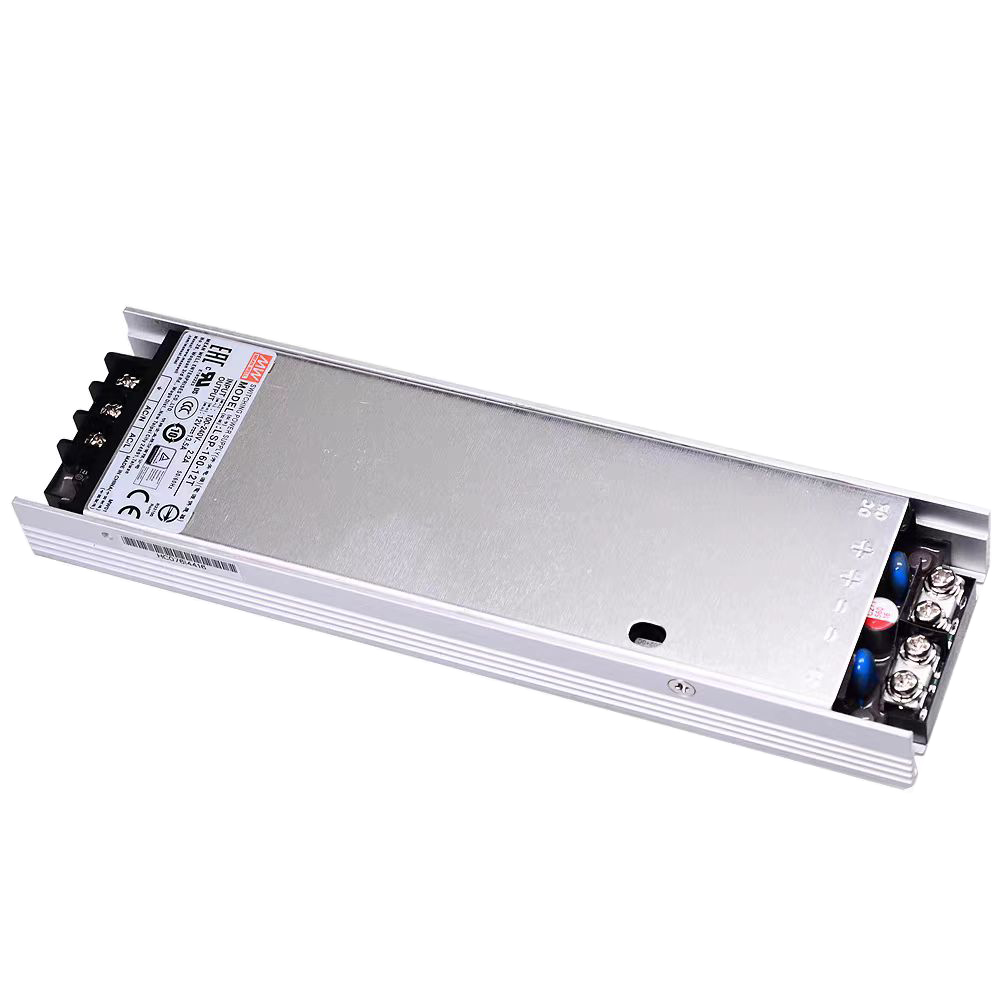

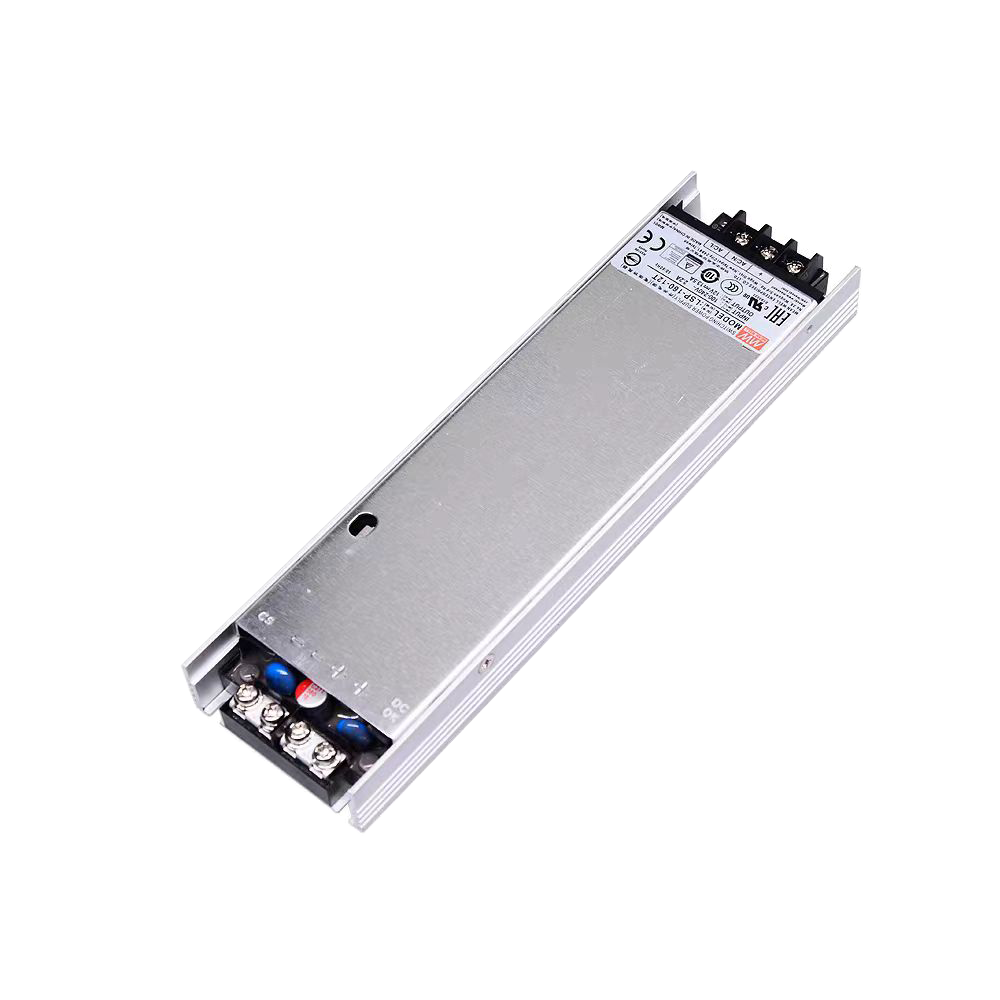

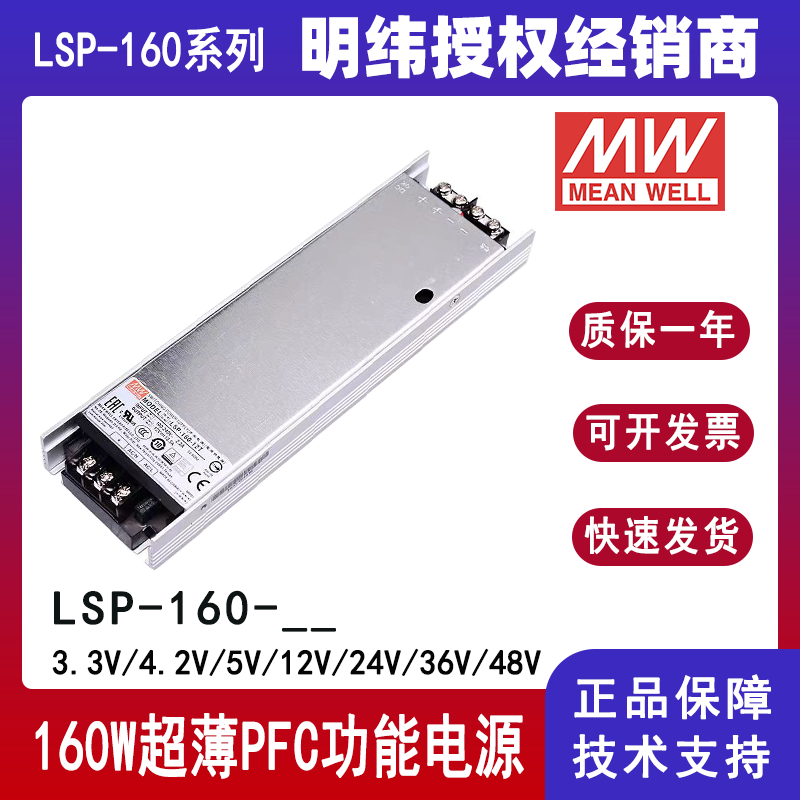

LSP-160系列是一款200W單組輸出超薄型電源供應器，高度僅20mm。采用100~264VAC全范圍輸入，可提供3.3V,4.2V, 5V, 12V, 24V, 36V和48V多種輸出電壓 。 效 率 高 達93.5%，整系列在-30℃~70℃的自然風冷下無風扇運行。LSP-160具有完整的保護功能和5G抗振功能；符合國際安全法規規定，如 TUV BS EN/EN62368-1,UL62368-1和 GB4943。 LSP-160系列提供各種工業應用高性能電源解決方案。
產品特性：
?窄面寬及低高度機構(20mm)
?無風扇設計，適用于室內無噪音環境
?可承受300VAC浪涌輸入5秒
?DC OK有效信號
?半灌封用于高濕度環境
?保護種類：短路/過負載/過電壓/過溫度
?均流并聯以實現冗余功能（僅5V / 4.2V / 3.3V）
?230VAC輸入時功率最高可達200W
?工作海拔高度可達5000米(備注5)
產品應用 ：
?工業自動化機械
?工業控制系統
?機械和電氣設備
?電子儀表、設備和裝置?家用電器
?LED顯示屏應用
產品參數：
型號 LSP-160-3.3 LSP-160 -4.2 LSP-160-5 LSP-160 -12 LSP-160-24 LSP-160-36 LSP-160-48 輸出 直流電壓 3.3V 4.2V 5V 12V 24V 36V 48V 額定電流 備注7 32A 32A 32A 13.5A 6.75A 4.5A 3.4A 40A 40A 40A 16.68A 8.34A 5.56A 4.17A 額定功率 備注7 105.6W 134.4W 160W 162W 162W 162W 163.2W 132W 168W 200W 200. 16W 200. 16W 200.16W 200.16W 紋波與噪聲備注2 200mVp-p 200mVp-p 200mVp-p 240mVp-p 240mVp-p 240mVp-p 300mVp-p 電壓調整范圍 3.2~3.5V 4~4.5V 4.7~5.3V 11.4~12.6V 22.8~25.2V 34.2~37.8V 45.6~50.4V 200W電壓調整范圍 3.2~3.3V 4~4.2V 4.7~5V 11.4~12V 22.8~24V 34.2~36V 45.6~48V 電壓精度 備注3 ±2.0% ±2.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.3% ±0.3% 負載調整率 ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±2.0%@40A Load 啟動、上升時間 2000ms, 80ms/230VAC 3000ms, 80ms/115VAC(滿載時) 保持時間(Typ.) 8ms/230Vac 8ms/115VAC 輸入 電壓范圍 備注4 100 ~ 264VAC 141 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因素(Typ.) PF≥0.94/230VAC PF≥0.98/115VAC(滿載時) 效率(Typ.) 87.5% 87.5% 89.5% 92.5% 93.5% 93.5% 93.5% 交流電流(Typ.) 2.2A/115VAC 1.1A/230VAC 浪涌電流(Typ.) 冷啟動：45A/115VAC 85A/230VAC 漏電流 <0.75mA / 240VAC 保護 短路 打嗝模式, 異常條件移除后可 自動恢復 過負載 額定輸出功率的130%~ 150%(160W模式) 保護模式:持續限流, 當負載持續加大將出現打嗝保護 ，異常條件移除后可自動恢復 過電壓 3.8~ 4.6V 4.62 ~ 5.46V 5.75 ~ 6.75V 13.2 ~ 15.6V 26.4 ~ 31.2V 39.6 ~46.8V 52.8 ~ 62.4V 保護模式:關斷輸出電壓, 重啟恢復 過溫度 保護模式:關斷輸出電壓, 溫度下降后可 自動恢復 功能 均流 請參數功能手冊 DC OK信號 觸點負載(最大):15Vdc/ 10mA電阻負載 環境 工作溫度 -30 ~ +70C(請參考 “減額曲線”) 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85C, 10 ~ 95% RH,無冷凝 溫度系數 ±0.03%/C (0 ~ 50C) 耐振動 10 ~ 500Hz, 5G 10分鐘/周期, X、Y、Z軸各60分鐘 安規
和
電磁
兼容
(備注6)安全規范 UL62368- 1,TUV BS EN/EN62368- 1,CCC GB4943, EAC TP TC 004, BSMI CNS14336- 1認證通過,
設計參照BS EN/EN60335- 1耐壓 I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC 絕緣阻抗 I/P-O/P, I/P-FG,O/P-FG:100M Ohms/500VDC/25C/ 70%RH 電磁兼容發射 符合BS EN/EN55032,GB9254,Class B, BS EN/EN55014,BS EN/EN61000-3-2,-3,
EAC TP TC 020,BSMI CNS13438電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8, 11;BS EN/EN61000-6-2 (BS EN/EN50082-2),BS EN/EN55035,
A級重工業等級,EAC TP TC 020其它 MTBF 699.54K hrs min. Telcordia TR/SR-332(Bellcore) ; 282.7K hrs min. MIL-HDBK-217F (25C) 尺寸 194*55*20mm (L*W*H) 包裝 0.356kg;30pcs/ 11.68kg/0.6CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照靜態特性曲線圖。
5. 當操作海拔高于2000米(6500ft)時，操作環溫需調降5C/1000米。
6. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*寬360mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
7. 在200~264VAC輸入和-20~50℃環境溫度下，采用鋁板散熱，最大運行功率可達200W ，明緯可保證使用壽命并提供三年保固。
