產品描述：

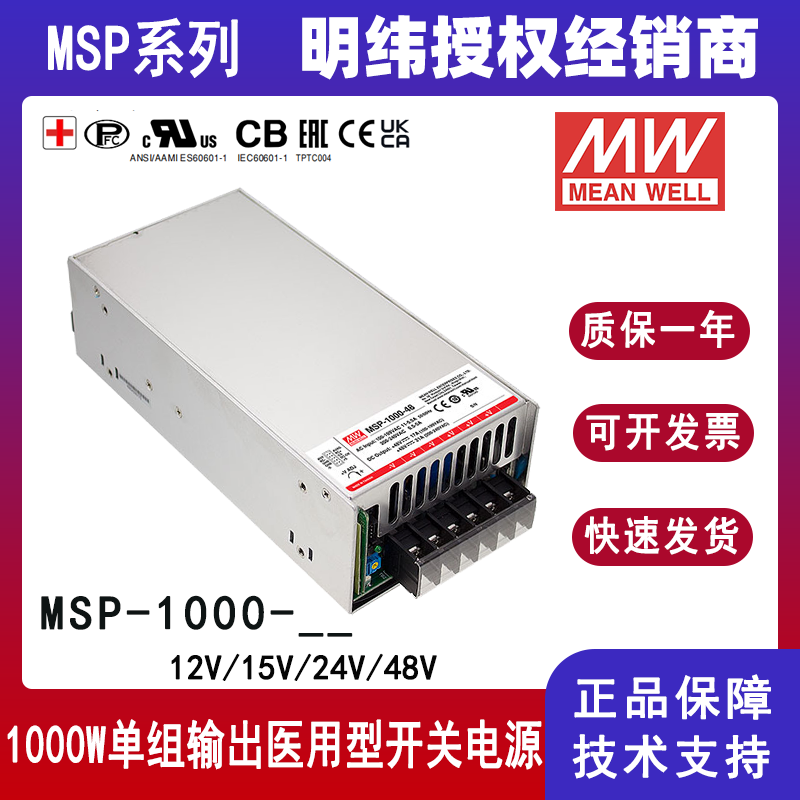

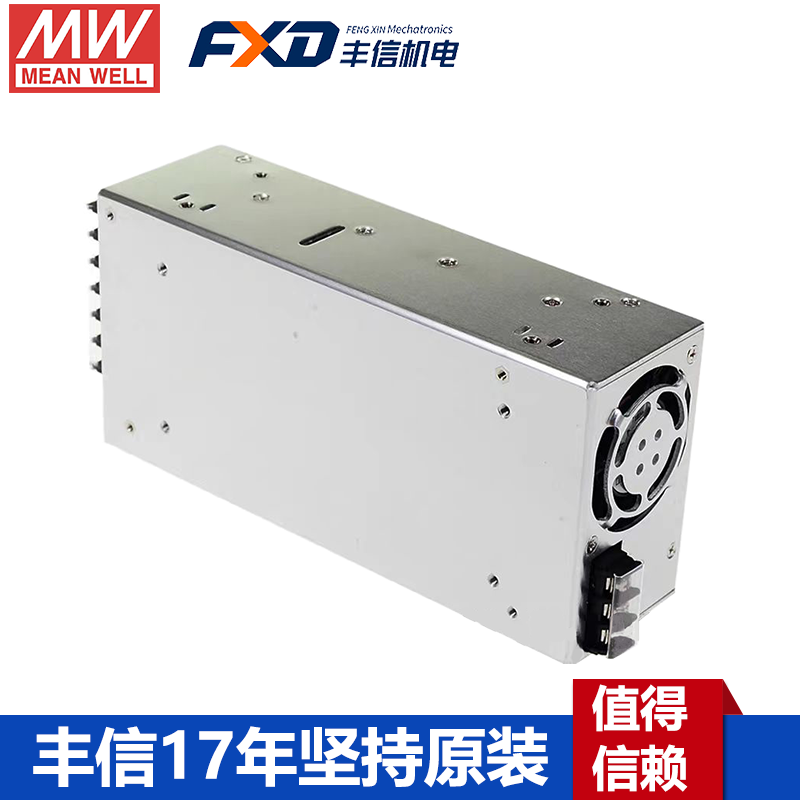

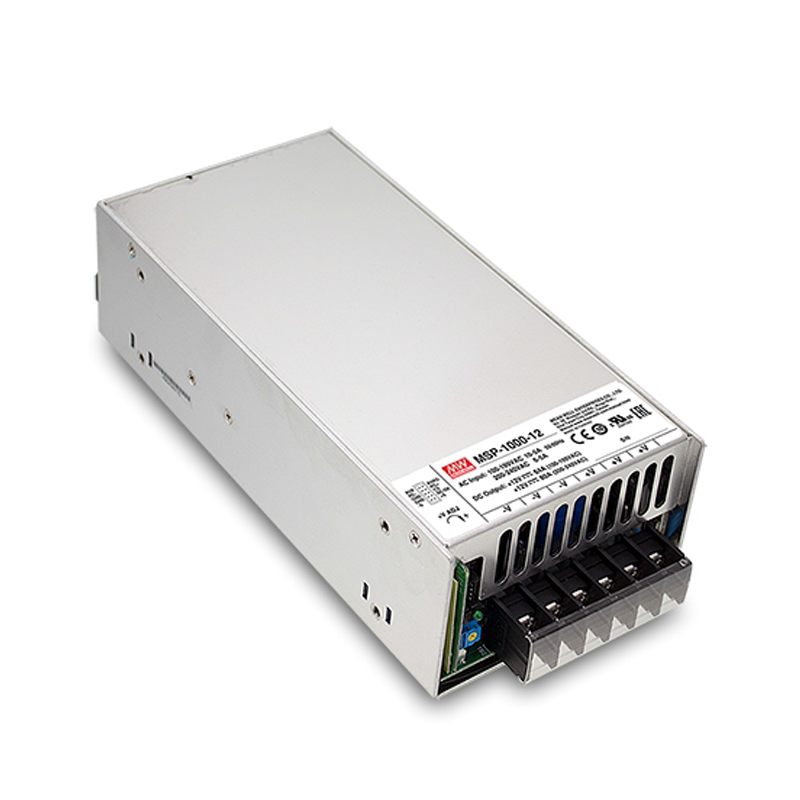

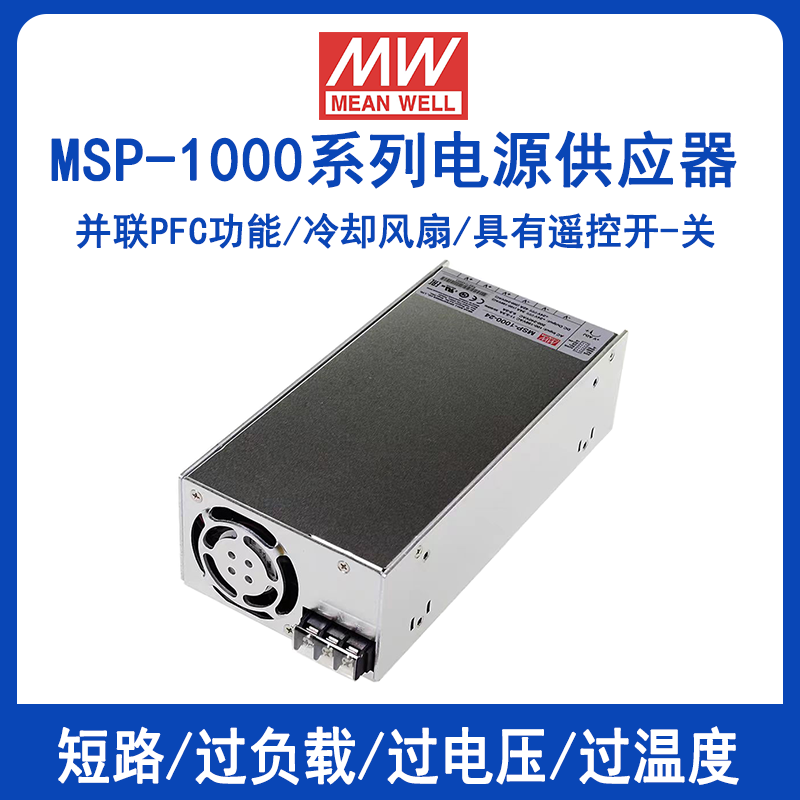

MSP-1000是一款單組輸出機殼型交流變直流電源供應器，可為廣泛的醫療應用提供1000W的輸出功率。整系列輸入電壓范圍為90~264VAC，并且能提供12V到48V間不同的額定電壓，可滿足各種醫療設備需求。同時，電路設計符合國際醫療標準2XMOPP，適用于醫療電氣設備。另外，MSP-1000利用內建多種功能如輔助電源，遙感和遙控功能警報信號等功能提供多種設計靈活性。
產品特性：
?國際通用全范圍交流輸入
?具有主動式PFC功能,PF>0.95
?效率高達94%
?能承受300VAC浪涌輸入5秒
?保護種類：短路/過負載/過電壓/過溫度
?醫療安規認證(2×MOPP級別)
?對系統適當?shù)目剂?，可適合BF型應用
?具有冷卻風扇開關控制
?并聯使用可達4000W(3+1)
?有DC OK信號輸出
?具有遙控開關
?5V@0.3A待機
?具有遙感功能
?空載消耗< 0.75W(備注6)
產品應用：
?MRI掃描儀
?CT和PET掃描儀
?醫療床
?手術臺
?醫療測量設備

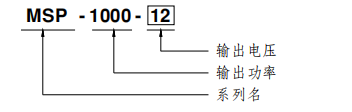

機型編碼：
產品參數：
型號 MSP-1000-12 MSP-1000-15 MSP-1000-24 MSP-1000-48 輸出 直流電壓 12V 15V 24V 48V 額定電流 80A 64A 42A 21A 電流范圍 0 ~ 80A 0 ~ 64A 0 ~ 42A 0 ~ 21A 額定功率 960W (最大1000W,持續3秒) 960W (最大1000W,持續3秒) 1008W 1008W 紋波與噪聲備注2 150mVp-p 150mVp-p 200mVp-p 250mVp-p 電壓調整范圍 11 ~ 14V 14 ~ 17V 22 ~ 28V 46 ~ 56V 電壓精度 備注3 ±2 .0% ±1 .5% ±1 .0% ±1 .0% 線性調整率 ±0 .5% ±0 .5% ±0 .5% ±0 .5% 負載調整率 ±2 .0% ±1 .5% ±0 .5% ±0 .5% 啟動、上升時間 1000ms , 50ms/230VAC 2000ms , 50ms/ 115VAC(滿載時) 保持時間(Typ.) 16ms/230VAC 16ms/ 115VAC(滿載時) 輸入 電壓范圍 備注4 90 ~ 264VAC(300VAC持續5秒) 127 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因數(Typ.) PF>0 .95/230VAC PF>0 .98/ 115VAC(滿載時) 效率(Typ.) 91.5% 92% 93% 94% 交流電流(Typ.) 8.5A/ 115VAC 5A/230VAC 浪涌電流(Typ.) 20A/ 115VAC 40A/230VAC 漏電流 對地漏電流< 360μA/264VAC , 接觸漏電流< 100μA/264VAC 保護 過負載 額定輸出功率的105 ~ 135% 保護模式:恒流限制,負載異常條件移除后可自動恢復 過電壓 14.5 ~ 16.5V 18.2 ~ 20.6V 29 ~ 33V 58 ~ 65V 保護模式:關斷輸出 ， 電源重啟后可恢復正常輸出 過溫度 關斷輸出 ，溫度下降后可 自動恢復 功能 均流 可高達4000W或(3+1). 請參照功能手冊 遙控 電源開啟: 短路; 電源關斷 : 開路 . 請參照功能手冊 遙感 遙感對負載線壓降補償最大為0.5V. 請參照功能手冊 DC-OK信號 TTL 信號輸出, PSU開啟 = 3.3 ~ 5.6V ; PSU關斷 = 0 ~ 1V. 請參照功能手冊 5V待機 5V待機 : 5V@0.3A ;容差:±5%,紋波 : 50mVp-p(最大) 風扇控制 通過NTC( RT50)或30%最小負載開/關風扇。 環境 工作溫度 -40 ~ +70C (請參考"減額曲線") 工作濕度 20 ~ 90% RH無冷凝 儲存溫度、濕度 -40 ~ +85C, 10 ~ 95% RH無冷凝 溫度系數 ±0 .03%/C (0 ~ 50C) 耐振動 10 ~ 500Hz, 5G 10分鐘/周期, X 、Y、Z各60分鐘 安規和
電磁
兼容
(備注8)安全規范 ANSI/AAMI ES60601-1, IEC60601-1 ; CAN/CSA-C22.2 No.60601-1:14-Edition 3認證通過; 設計參照BS EN/EN60601-1, BS EN/EN62368-1 隔離等級 初級-次級: 2×MOPP, 初級-地: 1×MOPP 次級-地: 1×MOPP 耐壓 I/ P-O/ P:4 .5KVAC I/ P- FG:2KVAC O/ P- FG:1 .5KVAC 絕緣阻抗 I/ P-O/ P, I/ P- FG , O/ P- FG:100M Ohms / 500VDC / 25C/ 70% RH 電磁兼容發射 Parameter Standard Test Level / Note Conducted BS EN/EN55032 (CISPR32) / BS EN/EN55011 (CISPR11) Class B Radiated BS EN/EN55032 (CISPR32) / BS EN/EN55011 (CISPR11) Class B Harmonic Current BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ----- 電磁兼容抗擾度 BS EN/EN60601- 1-2, BS EN/EN55035 Parameter Standard Test Level / Note ESD BS EN/EN61000-4-2 Level 4, 15KV air ; Level 4, 8KV contact Radiated BS EN/EN61000-4-3 Level 3 EFT / Burst BS EN/EN61000-4-4 Level 3 Surge BS EN/EN61000-4-5 Level 4, 2KV/Line-Line 4KV/Line-Earth Conducted BS EN/EN61000-4-6 Level 3 Magnetic Field BS EN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BS EN/EN61000-4- 11
100% dip 1 periods, 30% dip 25 periods,其它 MTBF 850 .5K hrs min . Telcordia SR-332 ( Bellcore) ; 105 .8K hrs min . MIL- HDBK-217F (25C) 尺寸 218*105*63 .5mm (L*W*H) 包裝 1.53Kg;8pcs/ 13.3Kg/ 1.34CUFT NOTE 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
5. 啟動時間是在冷機啟動狀態下測得，頻繁的開關機可能會使啟動時間變長。
6. 當RC- & RC+ (CN100 pin3,4) 開路時,空載消耗<0.75W。
7. 當輸入電壓低于40VAC時，SPS可能會出現性能下降。 最終產品制造商必須重新確認這種偏差不影響基本安全或基本性能。
8. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm ，長360mm*寬700mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱 “組件電源供應器的EMI測試” 。
9. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5C/1000m比例下降，有風扇機型環境溫度依每5C/1000m比例下降。
