產品描述：

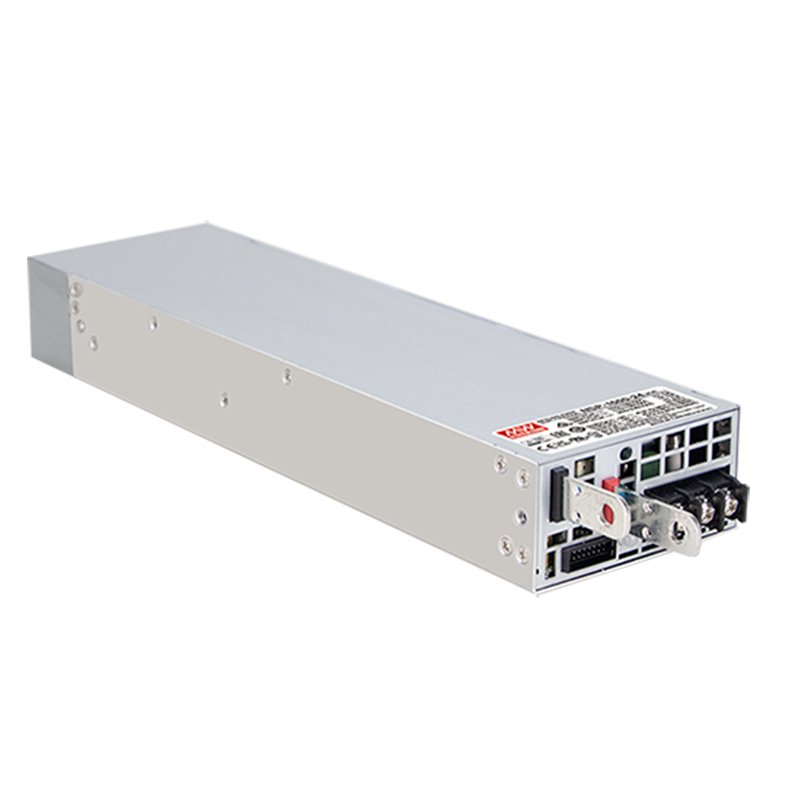

NSP-1600是一款1.6KW單組輸出機殼型交流變直流電源供應器,1U低外型并且具有25Win'高功率密度。整系列輸入電壓范圍為90~264VAC，并且能 提供可滿足大部分工業需求的直流輸出。每個機型可通過內部控速風扇來風冷，另外，NSP-1600利用內建多種功能如輸出電壓可調整，均流，遙控開/關控制.輔助電源等功能提供多種設計靈活性。
產品特性：
?國際通用全范圍交流輸入
?內建主動式PFC功能
?效率高達92.5%
?內建直流風扇強制冷卻
?輸出電壓值可調
?具有遙控開關/遙感功能/輔助電源/ DC OK信號輸出/過溫警告信號
?內建智能風扇轉速控制
?保護種類：短路/過負載/過電壓/過溫度
?設計參考 SEMI F47在200VAC
產品應用：
?工業控制或自動化裝置
?測試和測量?jī)x器
?激光相關類機器
?老化設備
?數字廣播
?恒流源

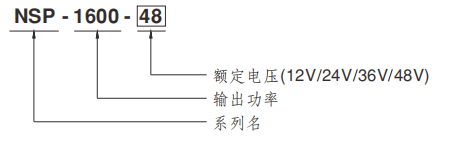

機型編碼：
產品參數：
機型 NSP-1600-12 NSP-1600-24 NSP-1600-36 NSP-1600-48 輸出 直流電壓 12V 24V 36V 48V 額定電流 125A 67A 44.5A 33.5A 電流范圍 0 ~ 125A 0 ~ 67A 0 ~ 44.5A 0 ~ 33.5A 額定功率 1500W 1608W 1602W 1608W 紋波與噪聲 (max) 備注2 150mVp-p 200mVp-p 250mVp-p 300mVp-p 電壓調整范圍 11.5 ~ 15V 23.5 ~ 30V 35.5 ~ 45V 47.5 ~ 58.8V 電壓精度 備注3 ±1.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.5% 負載調整率 ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間 1500ms, 60ms/230VAC(滿載時) 保持時間(Typ.) 16ms / 230VAC(70%負載) 10ms / 230VAC(滿載時) 輸入 電壓范圍 備注4 90 ~ 264VAC 127 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因子(Typ.) 0.97/230VAC(滿載時) 效率(Typ.) 89% 91% 91.5% 92.5% 交流電流(Typ.) 備注4 14A/115VAC 8A/230VAC 15A/115VAC 8.5A/230VAC 浪涌電流(Typ.) 冷啟動：35A/230VAC 漏電流 <2mA / 230VAC 保護 過負載 額定電流105 ~ 115% 保護類型 :恒流限制模式，5 秒后關閉 O/P 電壓。O/P電壓下降后，重啟恢復 過電壓 15.75 ~ 18.75V 31.5 ~ 37.5V 47.2 ~ 56.3V 63 ~ 75V 保護類型 :關斷輸出電壓,重啟后恢復 過溫度 保護類型：關斷輸出電壓,溫度下降后自動恢復 功能 輸出電壓調整(PV) 備注6 輸出電壓可以在40 ~ 125%額定輸出范圍內調整(12V為60~125% ), 請參考功能手冊 輔助電源 12V @ 0.8A 遙控開關 通過電子信號或干觸點 電源啟動:短路 電壓關閉:開路, 請參考功能手冊 遙感 遙感對負載線壓降補償最大為0.5V, 請參考功能手冊 故障信號 T-Alarm和DC-OK隔離TTL信號輸出 環境 工作溫度 -20 ~ +70℃ (參考"減額曲線") 工作濕度 20 ~ 90% RH 無冷凝 存儲溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 無冷凝 溫度系數 ±0.03%/℃ (0 ~ 50℃) 耐振動 10 ~ 500Hz, 2G 10分鐘/周期, X、Y、Z軸各60分鐘 安規和 電磁兼容 (備注6) 安全規范 UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH 電磁兼容發射 參數 標準 測試等級/備注 Conducted BS EN/EN55032(CISPR32),CNS 15936 Class B(CISPR32) / Class A(CNS 15936) Radiated BS EN/EN55032(CISPR32),CNS 15936 Class A(CISPR32 & CNS 15936) Harmonic Current BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ----- 電磁兼容抗擾度 BS EN/EN55024, BS EN/EN61000-6-2, BSMI CNS15598-1, design refer to SEMI F47 at 200Vac 參數 標準 測試等級/備注 ESD BS EN/EN61000-4-2 Level 3, 8KV air ; Level 2, 4KV contact Radiated BS EN/EN61000-4-3 Level 3 EFT / Burst BS EN/EN61000-4-4 Level 3 Surge BS EN/EN61000-4-5 Level 4, 2KV/Line-Line 4KV/Line-Earth Conducted BS EN/EN61000-4-6 Level 3 Magnetic Field BS EN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BS EN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods,
>95% interruptions 250 periods其它 MTBF 684.7K hrs min. Telcordia SR-332 (Bellcore) ; 69.2K hrs min. MIL-HDBK-217F (25℃) 尺寸 300*85*41mm (L*W*H) 包裝 1.8Kg;6pcs/11.8Kg/1.25CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 低電壓輸入情況下需減額輸出，具體請參照輸出減額曲線圖。
5. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長720mm*寬360mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
6. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
※ 產品免責聲明：詳細請參閱
