產品描述：

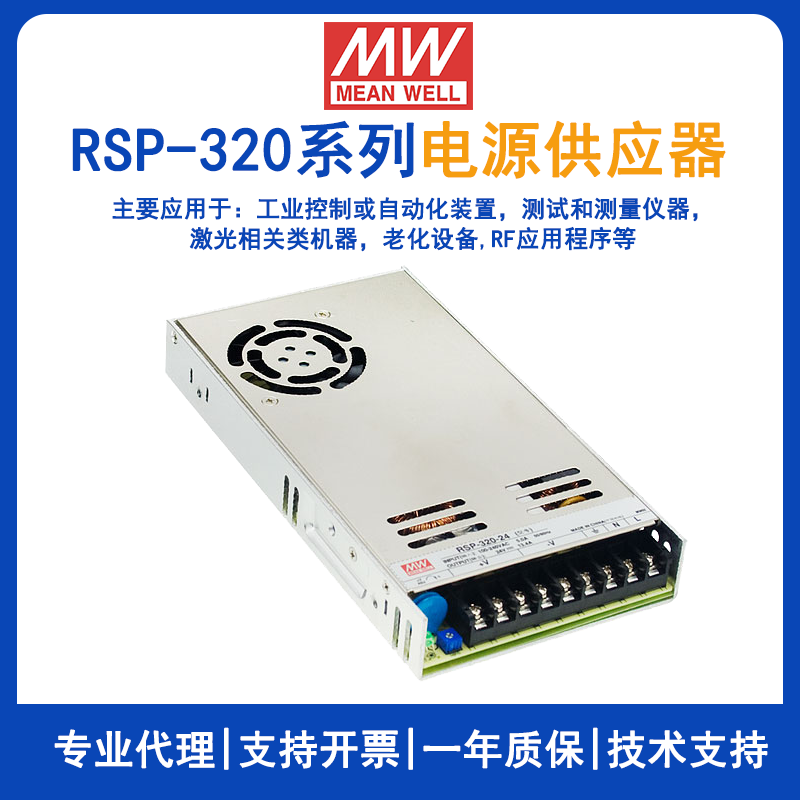

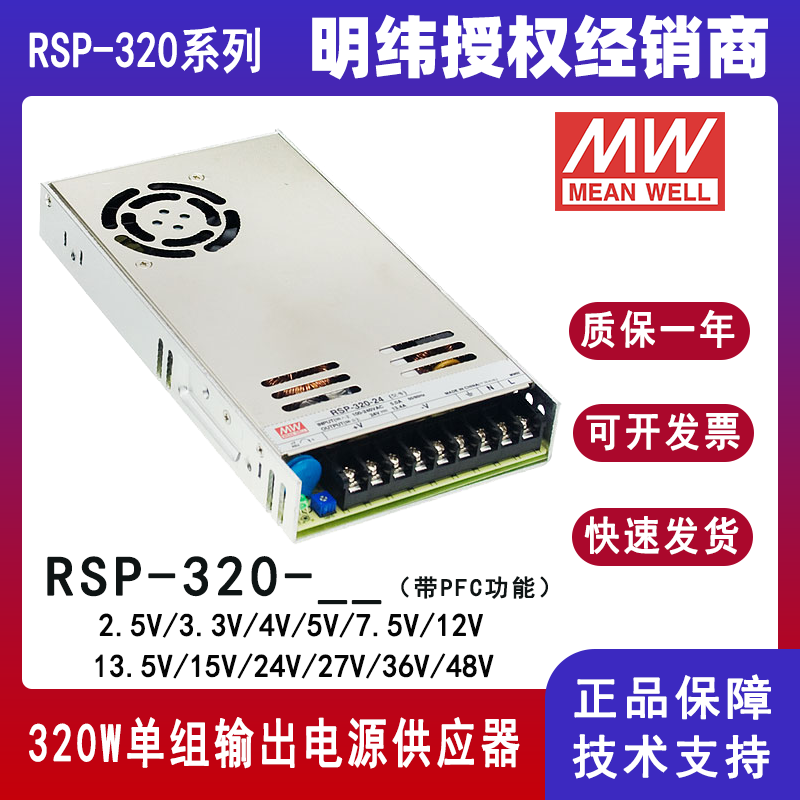

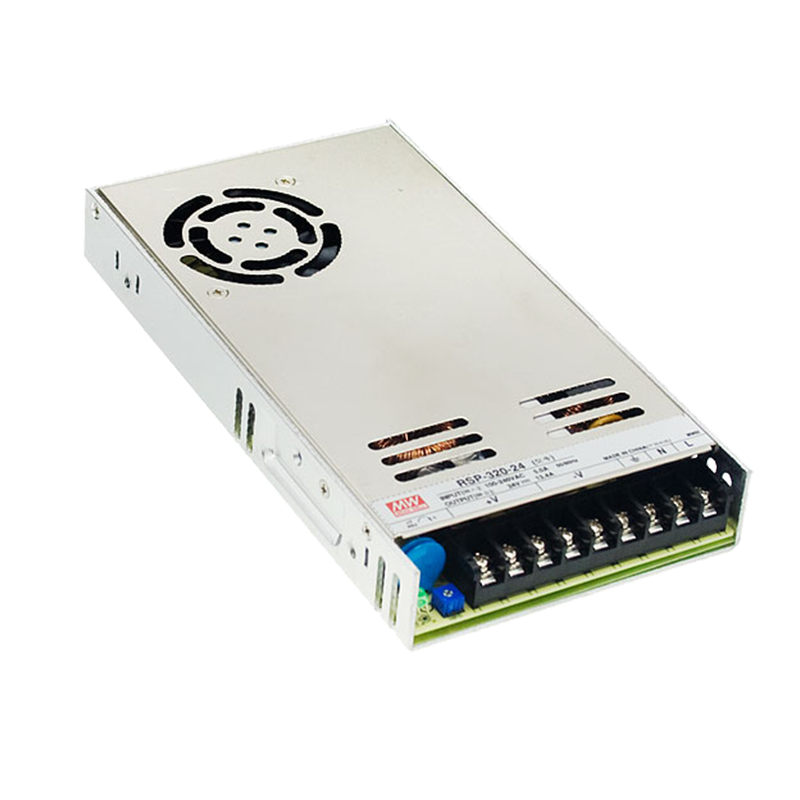

RSP-320是一款320W單組輸出機殼型交流變直流電源供應器。整系列輸入電壓范圍為88~264VAC,并且能提供可滿足大部分工業需求的直流輸出。每個機型可通過內部控速風扇來風冷，工作溫度達到70℃。
產品特性：
.國際通用全范圍交流輸入
.內建主動式PFC功能
.效率可高達90%
.內置直流風扇強制風冷
.最高工作海拔5000米
.可選防潮作業
.保護種類：短路/過負載/過電壓/過溫度
.LED指示電源開啟
產品應用：
.工業控制或自動化裝置
.測試和測量儀器
.激光相關類機器
.老化設備
.RF應用程序

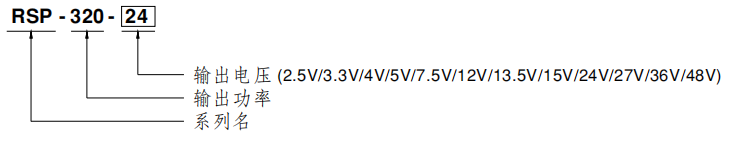

機型編碼：
產品參數：
機型 RSP-320-2.5 RSP-320-3.3 RSP-320-4 RSP-320-5 RSP-320-7.5 RSP-320-12 輸出 直流電壓 2.5V 3.3V 4V 5V 7.5V 12V 額定電流 60A 60A 60A 60A 40A 26.7A 電流范圍 0 ~ 60A 0 ~ 60A 0 ~ 60A 0 ~ 60A 0 ~ 40A 0 ~ 26.7A 額定功率 150W 198W 240W 300W 300W 320.4W 紋波與噪聲 備注2 100mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p 150mVp-p 電壓調整范圍 2.35 ~ 2.85V 2.97 ~ 3.8V 3.7 ~ 4.3V 4.5 ~ 5.5V 6 ~ 9V 10 ~ 13.2V 電壓精度 備注3 ±2.0% ±2.0% ±2.0% ±2.0% ±2.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.3% 負載調整率 ±1.5% ±1.5% ±1.0% ±1.0% ±1.0% ±0.5% 啟動、上升時間 1500ms, 50ms/230VAC 3000ms, 50ms/115VAC(滿載時) 保持時間(Typ.) 8ms(滿載時) 230VAC /115VAC 輸入 電壓范圍 備注4 88 ~ 264VAC或 124 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因子(Typ.) PF>0.95/230VAC PF>0.98/115VAC(滿載時) 效率(Typ.) 75.5% 79.5% 81% 83% 88% 88% 交流電流(Typ.) 2.7A/115VAC 1.5 A/230VAC 4A/115VAC 2A/230VAC 浪涌電流(Typ.) 20A/115VAC 40A/230VAC 漏電流 <1.0mA / 240VAC 保護 過負載 額定輸出功率的105 ~ 135% 保護類型:打嗝模式，異常條件移除后可自動恢復 過電壓 2.88 ~ 3.38V 3.8 ~ 4.5V 4.5 ~ 5.3V 5.75 ~ 6.75V 9.4 ~ 10.9V 13.8 ~ 16.2V 保護類型 :關閉輸出電壓,重啟后恢復 過溫度 關閉輸出電壓,溫度下降后自動恢復 環境 工作溫度 -30 ~ +70℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH無冷凝 存儲溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.03%/℃ (0 ~ 50℃) 耐振動 10 ~ 500Hz, 2G 10分鐘/周期, X、Y、Z軸各60分鐘 安規和電磁兼容
(備注4)安全規范 UL62368-1,TUV BS EN/EN62368-1,CCC GB4943.1, EAC TP TC 004,BSMI CNS14336-1,AS/NZS 60950.1, IS13252(Part1)/
IEC60950-1(除2.5V,48V), Dekra EN 61558-1/2-16,IEC 61558-1/2-16(僅12V or higher models) 認證通過耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,GB9254 Class B, GB17625.1,
EAC TP TC 020, CNS13438電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, 輕工業標準,EAC TP TC 020 其它 MTBF 1826.4K hrs min. Telcordia SR-332 (Bellcore) ; 192.9K hrs min. MIL-HDBK-217F (25℃) 尺寸 215*115*30mm (L*W*H) 包裝 0.9Kg; 15pcs/14.5Kg/0.67CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
5. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*寬360mm的金屬鐵板上測試。電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
6. 充電器的相關應用，詳細內容請咨詢明緯。
7. 強烈建議外部輸出電容不超過5000uF(僅針對RSP-320-2.5/-3.3/-4/-5/-7.5/-12/-13.5/-15 )
8. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
※ 產品免責聲明：詳情請參閱
