產品描述：

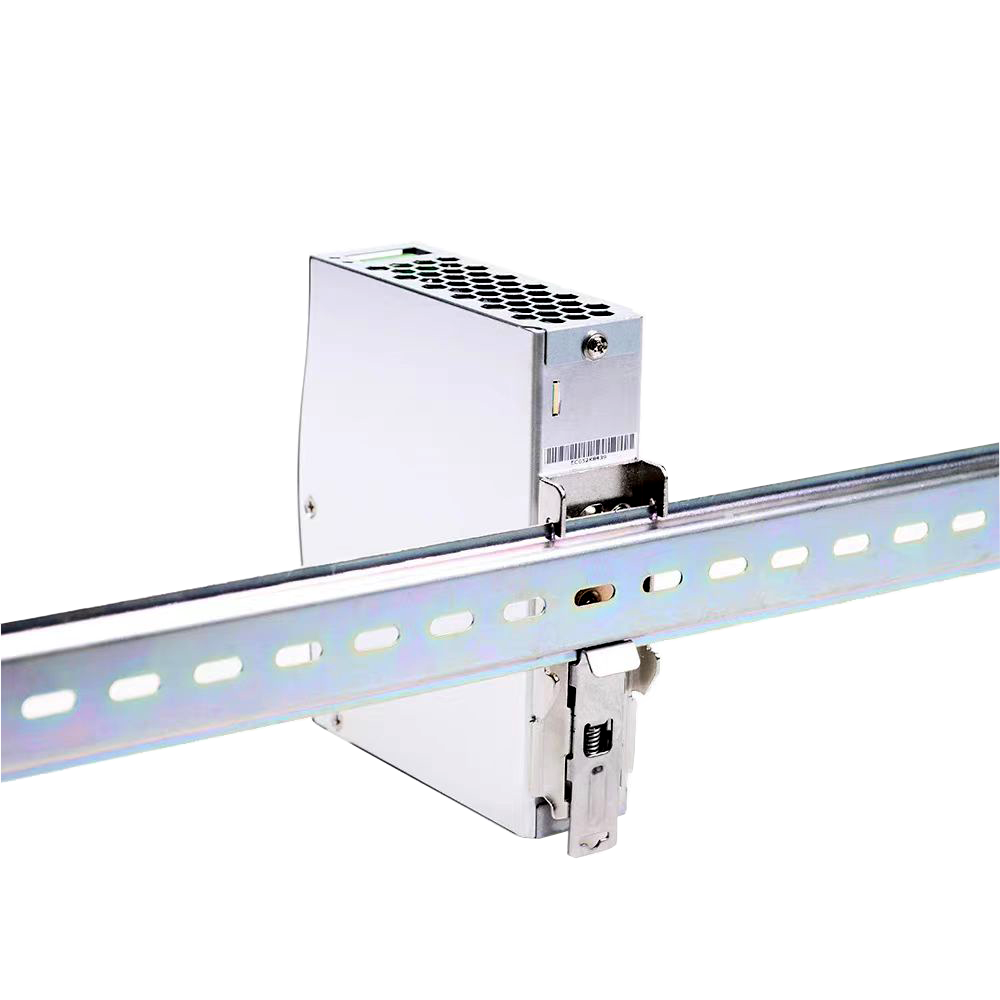

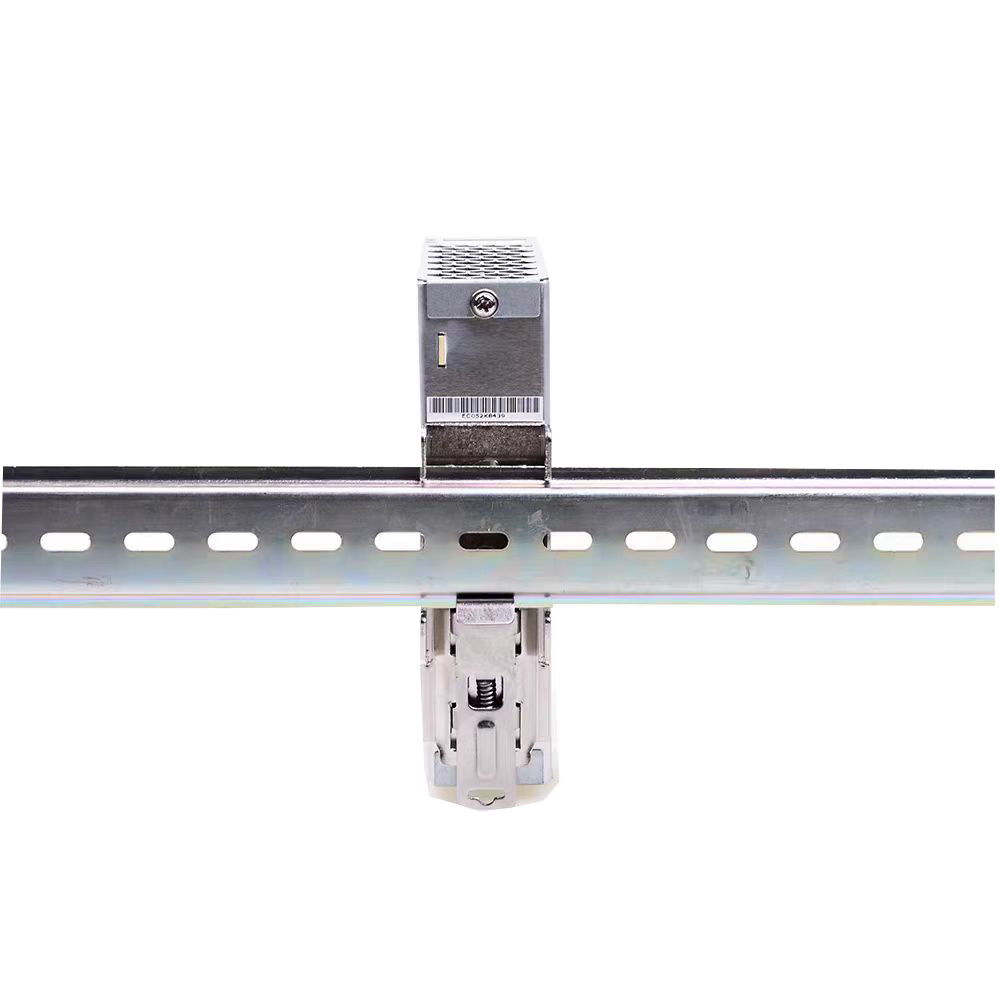

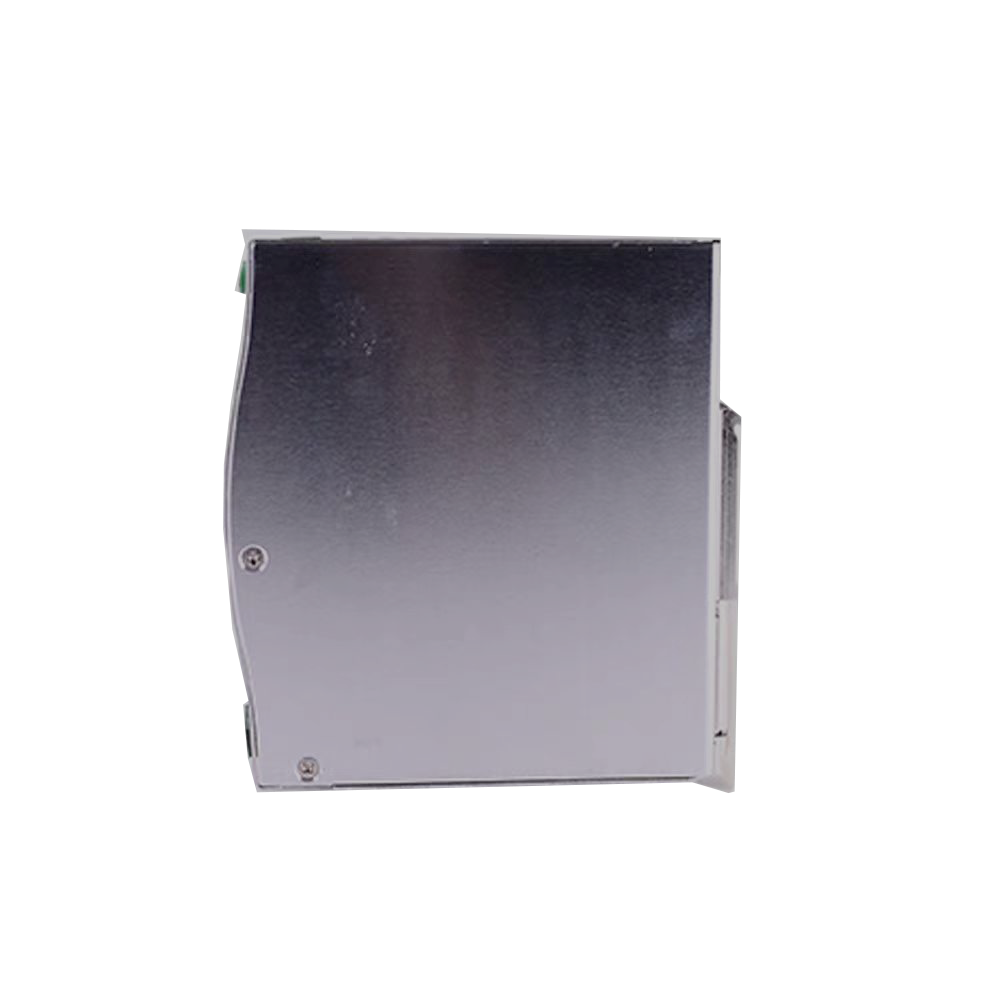

WDR-60系列是一款60W具有超寬交流輸入范圍的DIN軌道電源。適合安裝在TS-35/7.5或TS-35/15的軌道上。主要特點有:可接受一相或兩相的180~550VAC超寬輸入電壓范圍,易于安裝的DIN導軌式采用超薄設計(寬度僅32mm),-30~+85°℃寬范圍工作溫度，4.7KVAC高隔離電壓,可在海拔2000m條件下操作,輸出電壓可調(最大+20%),高效率、低紋波、低噪聲、全保護等。WDR-60符合BS EN/EN-61000-6-2工業豁免標準環境,它適用于工業自動化、監控、通信等多種應用。
產品特性：
?一相或兩相的180~550Vac 寬范圍輸入
?超薄寬度32mm
?4.7KVdc l/O high高隔離(加強隔離)
?保護種類:短路/過負載/過電壓/過溫度
?自然風冷
?可以裝在TS-35/7.5或15導軌上
?-30~+85℃超寬工作范圍(>+60℃減額)
?DC OK繼電器觸點
?直流輸出電壓可調(+20%)
產品應用：
?工業控制系統
.半導體制造設備
?工廠自動化
?機電設備
機型編碼：
產品參數：
型號 WDR-60-5 WDR-60-12 WDR-60-24 WDR-60-48 輸出 直流電壓 5V 12V 24V 48V 額定電流 10A 5A 2.5A 1.25A 電流范圍 0 ~ 10A 0 ~ 5A 0 ~ 2.5A 0 ~ 1.25A 額定功率 50W 60W 60W 60W 紋波與噪聲 (最大) 備注2 100mVp-p 120mVp-p 150mVp-p 200mVp-p 電壓調整范圍 5 ~ 6V 12 ~ 15V 24 ~ 29V 48 ~ 57V 電壓精度 備注3 ±2% ±1.5% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.5% 負載調整率 ±1.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間 1000ms, 70ms, 20ms/400Vac 2000ms, 70ms, 10ms/230Vac (滿載時) 輸入 電壓范圍 備注4 180 ~ 550Vac 或 254 ~ 780Vdc 頻率范圍 47 ~ 63Hz 效率(Typ.) 83.5% / 400Vac 86.5% / 400Vac 89% / 400Vac 90.5% / 400Vac 交流電流 0.4A/400Vac 0.7A/230Vac 浪涌電流(Typ.) 冷啟動 50A /400Vac 30A/230Vac 漏電流 <2mA / 530Vac 保護 過負載 額定輸出功率的105%~ 135% 輸出電壓＜50%時為打嗝模式，負載異常條件移除后可自動恢復 輸出電壓在50% ~ 100%時為恒定電流模式, 負載異常條件移除后可自動恢復 過電壓 6.2 ~ 7.2V 16 ~ 18V 31 ~ 37V 58 ~ 60.5V 保護模式:關斷輸出，重啟可恢復 過溫度 保護模式:關斷輸出，重啟可恢復 功能 DC OK 信號 繼電器觸點最大值: 30V / 1A阻性負載 環境 工作溫度 -30 ~ +85℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度 -40 ~ +85℃ 溫度系數 ±0.03%/℃ (0 ~ 60℃) 耐振動 組件:10 ~ 500Hz, 2G 10分鐘/周期, X, Y, Z各60分鐘; 安裝: 符合IEC60068-2-6 操作海拔高度 備注5 2000 米 過電壓等級 Ⅱ;根據EN61558, EN50178,EN60664-1, EN62477-1,EN60204-1;海拔可高達2000米 安規和電磁兼容
(備注7)安全規范 Ul61010, BS EN/EN61558-2-16, AS/NZS 62368.1,EAC TP TC 004 認證通過, 設計參考 GL和 BS EN/EN60204-1(按要求) 耐壓 I/P-O/P:4.7KVAC I/P-FG:2.5KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH 電磁兼容發射 Parameter Standard Test Level / Note Conducted BS EN/EN55032(CISPR32) Class B Radiated BS EN/EN55032(CISPR32) Class B Harmonic Current BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ------- 電磁兼容抗擾度 BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 Parameter Standard Test Level /Note ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact, criteria A Radiated Susceptibility BS EN/EN61000-4-3 Level 3, 10V/m, criteria A EFT/Burest BS EN/EN61000-4-4 Level 3, 2KV/5KHz, criteria A Surge BS EN/EN61000-4-5 Level 4, 2KV/Line-Line,4KV/Line-Earth, criteria A Conducted BS EN/EN61000-4-6 Level 3, 10V, criteria A Magnetic Field BS EN/EN61000-4-8 Level 4, 30A/m, criteria A Voltage Dips and interruptions BS EN/EN61000-4-11 ＞95% dip 0.5 periods, 30% dip 25 periods,
＞95% interruptions 250 periods其它 MTBF 1900.1K hrs min. Telcordia SR-332 (Bellcore) ; 313.7K hrs min. MIL-HDBK-217F (25℃) 尺寸 32*125.2*102mm (W*H*D) 包裝 0.45Kg; 28pcs/13.6Kg/1.24CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為400VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1μf和47μf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出,具體請參照減額曲線圖。
5. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
6. 安裝距離：永久滿功率加載時，建議距離頂部40 mm，底部20 mm，左側5mm，右側5 mm。如果相鄰裝置是熱源，建議間距為15mm。
7. 電源被視為是一個獨立的元件，但最終電源仍需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
