產品特性：
?180~264VAC交流輸入
?峰值負載能力高達130%
?寬度僅110mm
?具有主動式PFC功能，符合BS EN/ EN61000-3-2
?效率高達94%,低損耗
?保護種類：短路/過負載/過電壓/過溫度
?自然風冷
?內置恒電流限制電路

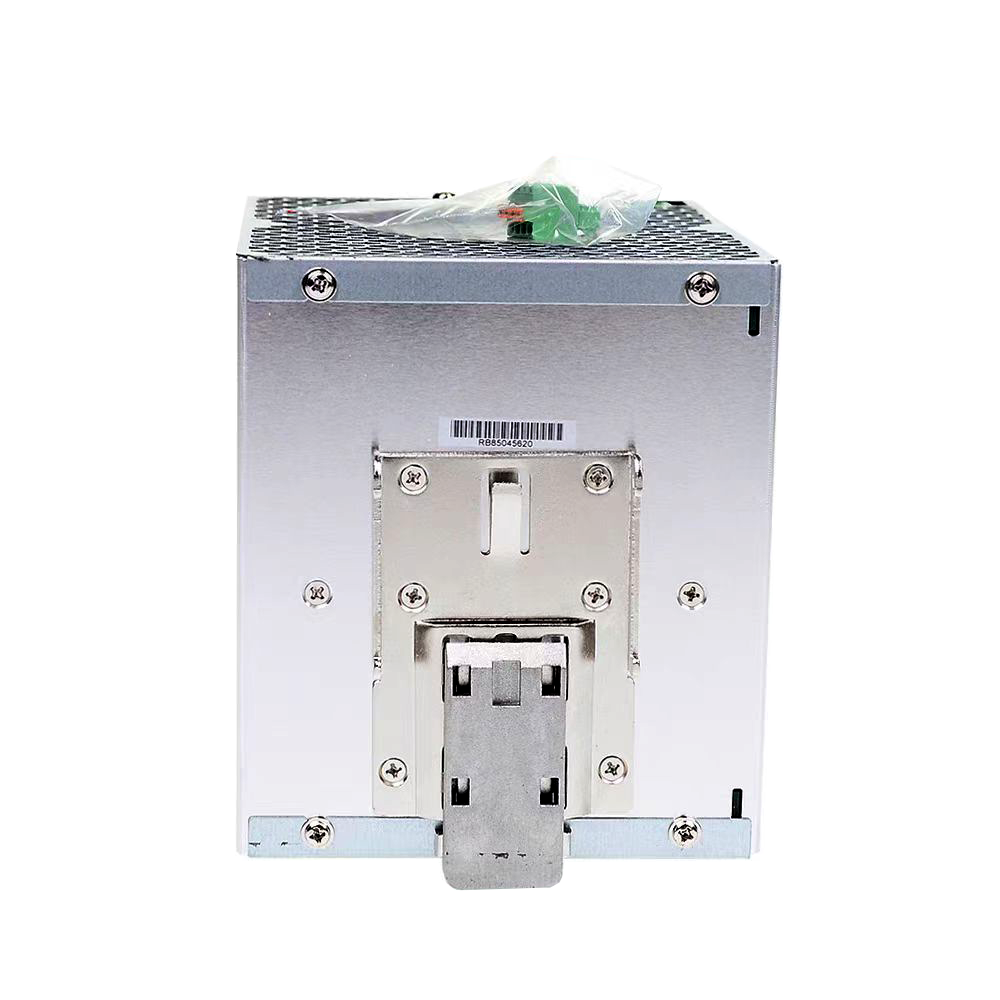

?安裝軌道:TS-35/7.5或TS-35/15
?UL508(工業控制設備)認證
?BS EN/EN61000-6-2(BS EN/EN50082-2)工業耐受等級
?并聯功能,高達3840W(3+1)
?內建DC OK繼電器觸點
?100%滿載老化
產品參數：
型號 SDR-960-24 SDR-960-48 輸出 直流電壓 24V 48V 額定電流 40A 20A 電流范圍 0 ~ 40A 0 ~ 20A 額定功率 960W 960W 峰值電流 52A 26A 峰值功率 備注6 1248W (3秒) 紋波與噪聲備注2 180mVp-p 250mVp-p 電壓調整范圍 24 ~ 28V 48 ~ 55V 電壓精度備注3 ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% 負載調整率 ±1.0% ±1.0% 啟動、上升時間 1000ms, 100ms/230VAC(滿載時) 保持時間(Typ.) 14ms / 230VAC(滿載時) 輸入 電壓范圍 備注7 180 ~ 264VAC 254 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因子(Typ.) PF≧0.95/230VAC (滿載時) 效率(Typ.) 94% 94% 交流電流(Typ.) 6A/230VAC 浪涌電流(Typ.) 冷啟動50A/230VAC 漏電流 <3.5mA / 240VAC 保護 過負載 額定輸出的105 ~ 130%內正常工作超過3秒，然后關斷輸出電壓，峰值負載移除后30秒內自動恢復 保護模式 : 額定輸出的130 ~ 150%內恒流限制,3 秒后關閉輸出電壓,重啟恢復 過電壓 29 ~ 33V 56 ~ 65V 保護模式:關閉輸出電壓,自動恢復或重啟恢復 過溫度 90℃±5℃(TSW) 檢測功率開關的散熱器 保護模式:關閉輸出電壓,當溫度下降后可自動恢復 功能 DC OK繼電器觸點最大值 60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A阻性負載 并聯功能 請參考功能說明 環境 工作溫度 備注5 -30 ~ +70℃(請參考"減額曲線") 工作濕度 20 ~ 95% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.03%/℃ (0 ~ 50℃) 耐振動 零件:10 ~ 500Hz, 2G 10分鐘/周期, X、Y、Z軸各60分鐘;安裝:符合IEC60068-2-6 安規和電磁兼容
(備注4)安全規范 UL508,TUV BS EN/EN62368-1, BSMI CNS14336-1, AS/NZS62368.1, BIS IS13252(Part1) (only for 24V), EAC TP TC 004認證通過;(滿足BS EN/EN60204-1) 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:>100M Ohms/500VDC/ 25℃/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Conduction class B, Radiation class A,
BS EN/EN61000-3-2,-3, EAC TP TC 020電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2),
BS EN/EN61204-3, EAC TP TC 020其它 MTBF 660.2K hrs min. Telcordia SR-332 (Bellcore) ; 70.7K hrs min. MIL-HDBK-217F (25℃) 尺寸 110*125.2*150mm (W*H*D) 包裝 2.47Kg ; 6pcs/15.8Kg/1.55CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為400VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源被視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。
5. 安裝空隙:當負載持續滿載時，安裝時需距離頂部40mm，底部20mm，左右各5mm，如果相鄰設備為一個熱源，需有15mm的空隙。
6. 3秒的輸出功率最大，平均輸出功率不應超過額定功率。
7. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
8. 擴展Class B請咨詢明緯。
9. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
