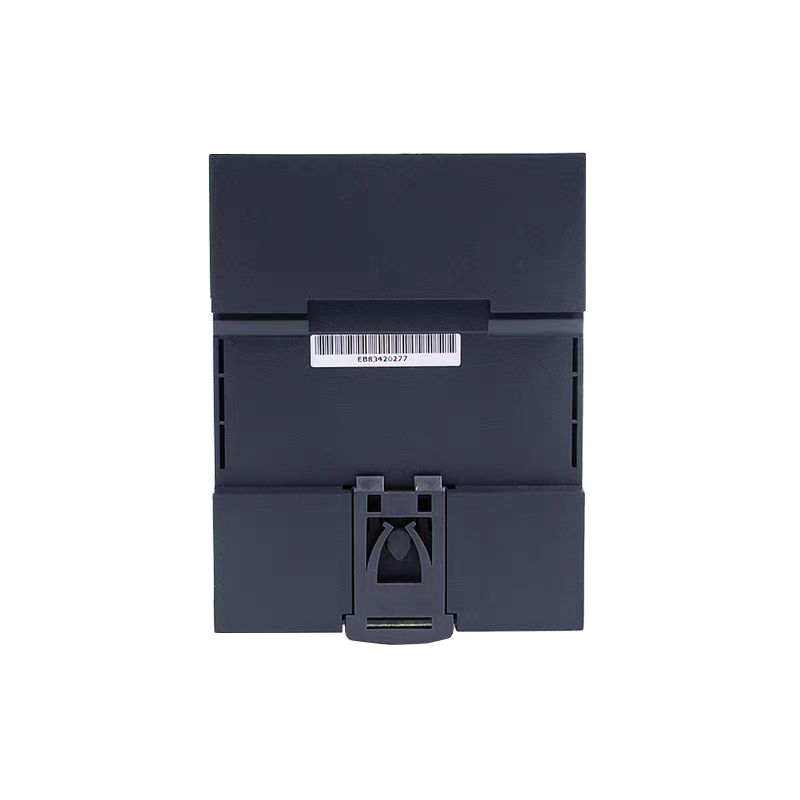

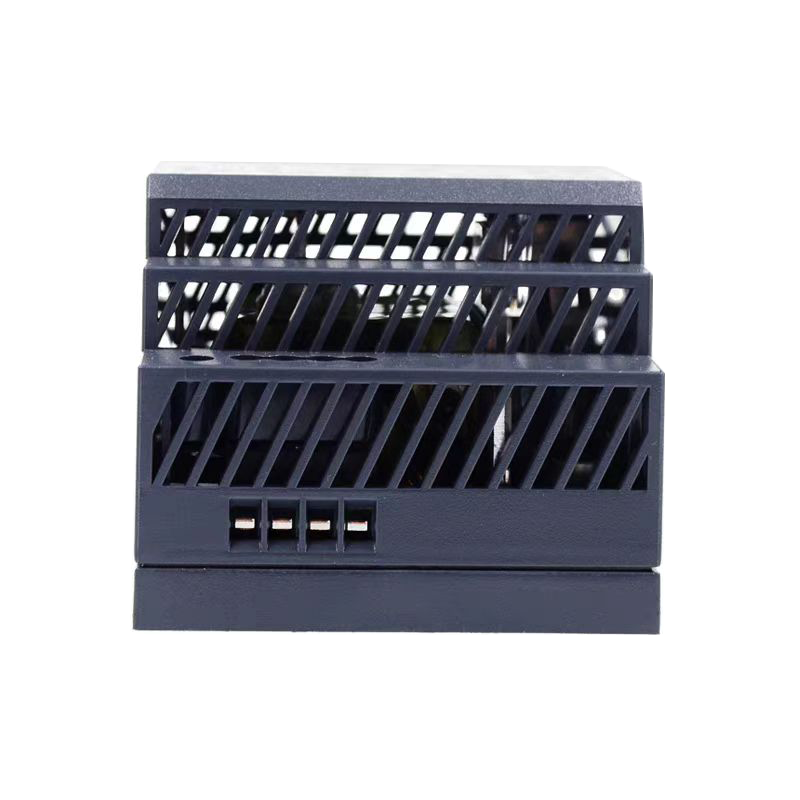

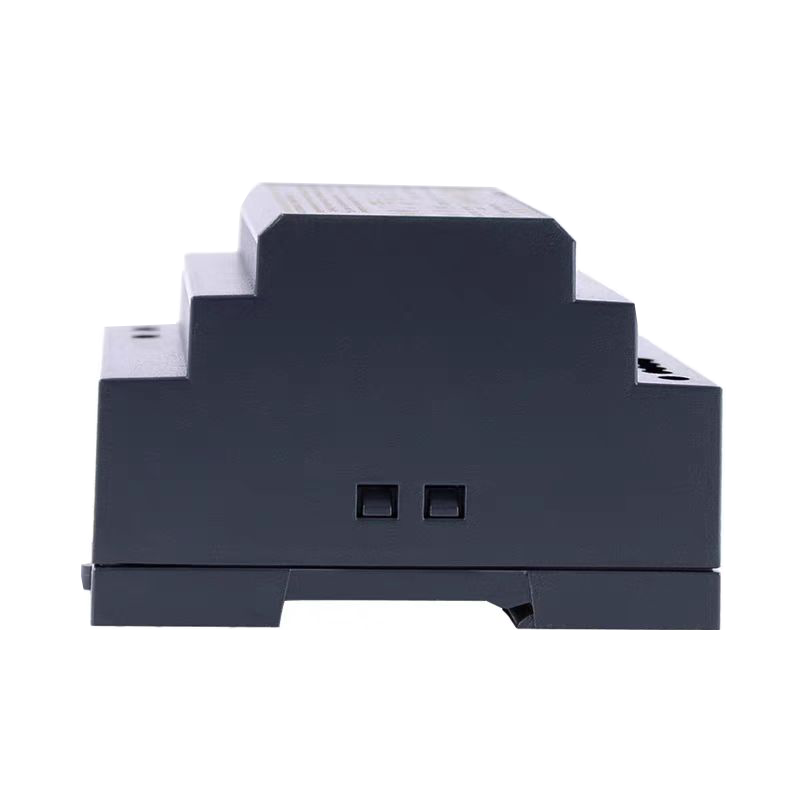

產品描述：
HDR-150 是一款經濟超薄型的150W導軌型電源供應器,適合安裝在TS-35/7.5或TS-35/15的軌道上,在允許節約空間櫥柜內本體被設計為105mm(6SU)寬度,整個系列都采用從85VAC到264VAC全范圍交流輸入(277VAC可用),并均符合BS EN/EN61000-3-2標準關于歐盟指定的諧波電流規范。
HDR-150是用塑膠外殼設計,可以有效地防止用戶電氣危害,工作效率高達90.5%,在空氣循環條件下整個系列能工作在-30℃到70℃環境溫度中,它具備完整的保護功能且符合家庭自動化,工業控制設備(IEC62368-1UL62368-1,UL61010,BS EN/EN61558-2-16)相關認證,使HDR-150成為一個極具競爭力的家庭和工業應用的電源解決方案。
產品特性：
?超薄設計：寬度105mm(6SU)
?國際通用輸入85~264VAC(277VAC可用)
?空載損耗＜0.3W
?Class Ⅱ隔離級別
?過電壓等級Ⅲ
?直流輸出電壓可調
?保護種類：短路/過負載/過電壓
?自然風冷(工作溫度:-30~+70°C)
?可以裝在TS-35/7.5或15上
?LED指示電源啟動
產品應用：
?家居控制系統
?建筑自動化
?工業控制系統
?工廠自動化
?機電設備

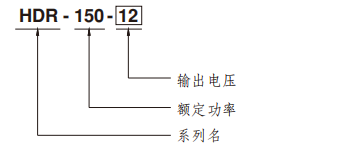

機型編碼：
產品參數：
型號 HDR-150-12 HDR-150-15 HDR-150-24 HDR-150-48 輸出 直流電壓 12V 15V 24V 48V 額定電流 115VAC 10.2A 8.55A 5.31A 2.72A 230VAC 11.3A 9.5A 6.25A 3.2A 額定功率 115VAC 122.4W 128.3W 127.4W 130.6W 230VAC 135.6W 142.5W 150W 153.6W 紋波與噪聲備注2 100mVp-p 120mVp-p 150mVp-p 200mVp-p 電壓調整范圍 10.8~ 13.8V 13.5 ~ 18V 21.6 ~ 29V 43.2 ~ 55.2V 電壓精度 備注3 ±2.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±1.0% ±1.0% ±1.0% ±1.0% 負載調整率 ±1.0% ±1.0% ±1.0% ±1.0% 啟動、上升時間 500ms, 60ms/230VAC 500ms, 60ms/115VAC (滿載時) 保持時間(Typ.) 30ms/230VAC 12ms/115VAC (滿載時) 輸入 電壓范圍 85 ~ 264VAC (277VAC 可用) 120 ~ 370VDC (390VDC可用) 頻率范圍 47 ~ 63Hz 效率(Typ.) 89% 89.5% 90.5% 90.5% 交流電流(Typ.) 3A/115VAC 1.6A/230VAC 浪涌電流(Typ.) 冷啟動 35A/115VAC 70A/230VAC 保護 過負載 105 ~ 135% 額定輸出功率 輸出電壓＜50%時為打嗝模式，負載異常條件移除后可自動恢復
輸出電壓在50% ~ 100%時為恒定電流模式, 負載異常條件移除后可自動恢復過電壓 14.2 ~ 16.2V 18.8 ~ 22.5V 30 ~ 36V 56.5 ~ 64.8V 保護模式:關斷輸出，電源重啟后可恢復 環境 工作溫度 -30 ~ +70℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH 無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 無冷凝 溫度系數 ±0.03%/℃ (0 ~ 45℃) RH 無冷凝 耐振動 10 ~ 500Hz, 2G 10分鐘/周期，X，Y， Z各60分鐘;安裝: 符合IEC60068-2-6 操作海拔高度 2000 米 (備注4 ) 過電壓等級 Ⅲ;根據EN62368,EN61558, EN50178,EN60664-1, EN62477-1;海拔可高達2000米 安規和電磁兼容
(備注7)安全規范 IEC62368-1, UL62368-1, UL61010, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, EAC TP TC 004 認證通過;設計參考BS EN/EN50178,TUV BS EN/EN62368-1 耐壓 I/P-O/P:4KVAC 絕緣阻抗 I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH 電磁兼容發射 Parameter Standard Test Level / Note Conducted BS EN/EN55032(CISPR32) Class B Radiated BS EN/EN55032(CISPR32) Class B (note 5) Harmonic Current (Note 6 ) BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ------- 電磁兼容抗擾度 BS EN/EN55024, BS EN/EN61000-6-2 Parameter Standard Test Level /Note ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact, criteria A Radiated Susceptibility BS EN/EN61000-4-3 Level 3, criteria A EFT/Burest BS EN/EN61000-4-4 Level 3, criteria A Surge BS EN/EN61000-4-5 Level 4,2KV/L-N, criteria A Conducted BS EN/EN61000-4-6 Level 3, criteria A Magnetic Field BS EN/EN61000-4-8 Level 4, criteria A Voltage Dips and interruptions BS EN/EN61000-4-11 ＞95% dip 0.5 periods, 30% dip 25 periods,
＞95% interruptions 250 periods其它 MTBF 3046.3K hrs min. Telcordia SR-332 (Bellcore) ; 535.9K hrs min. MIL-HDBK-217F (25℃) 尺寸 105*90*54.5mm (W*H*D) 包裝 0.31Kg; 32pcs/11Kg/1.0CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2.紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1μf和47μf的電容，在20MHZ帶寬下進行量測。
3.精度：包含設定誤差、線性調整率和負載調整率。
4.當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
5.當輸入電壓為???????電源的EMI輻射等級為????? ? ? 當輸入電壓為???????電源的EMI輻射等級為????? ??
6.在70%負載時測試諧波電流。
7.電源被視為是一個獨立的元件，但最終電源仍需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
