產品描述：

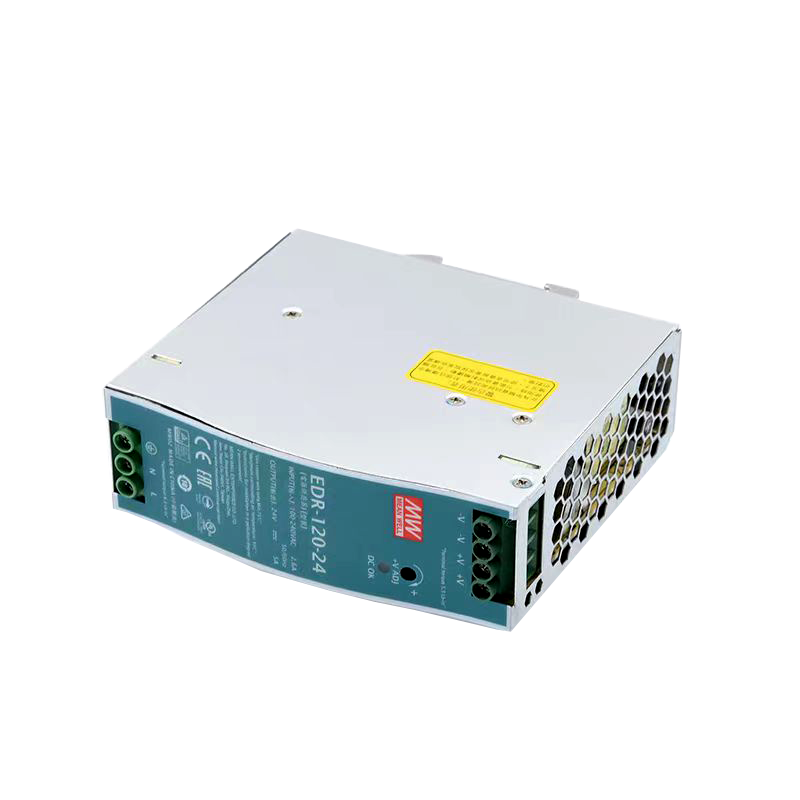

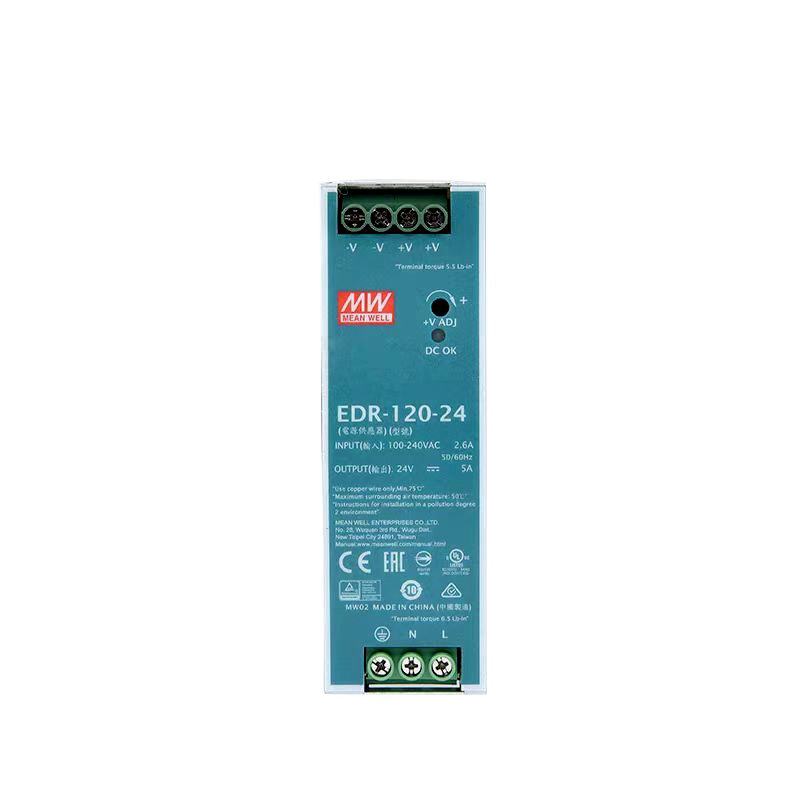

EDR-120是一款經濟薄型符合德國工業標準的120W導軌型電源供應器,適合安裝在TS-35/7.5或TS-35/15的軌道上,在允許節約空間櫥柜內本體被設計為32毫米寬度,整個系列都采用從90Vac到264Vac全范圍交流輸入,并均符合BS EN/EN61000-3-2標準關于歐盟指定的諧波電流規范。
EDR-120是用金屬外殼設計,便于提高機臺散熱消耗,工作效率高達88.5%,在空氣循環條件下整個系列能工作在-20℃到60℃環境溫度中,它具備恒流模式過載保護功能,適合各種各樣的電感性或電容性負載應用,完整的保護功能及符合工業控制設備(UL508,TUV BS EN/EN62368-1及其他)相關認證,使EDR-120成為一個極具競爭力的工業應用的電源解決方案。
產品特性：
?國際通用全范圍交流輸入
?保護種類：短路/過負載/過電壓/過溫度

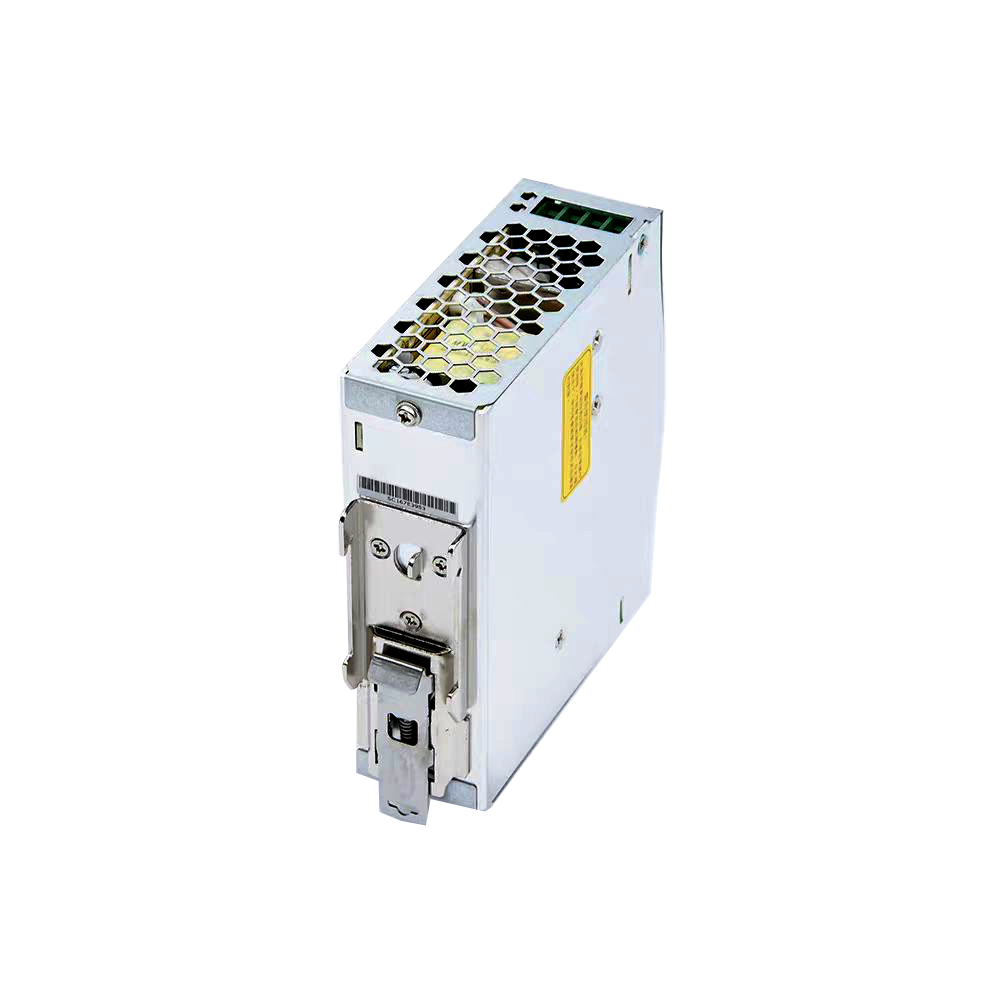

?可以裝在TS-35/7.5或15上
?UL508(工業控制設備)認證通過
?BS EN/EN61000-6-2(BS EN/EN50082-2)工業抗擾度
?自然風冷
?100%滿載老化
產品應用：
?工業控制系統
?半導體制造設備
?工廠自動化
?機電設備

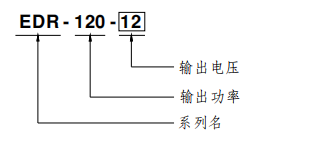

機型編碼：
產品參數：

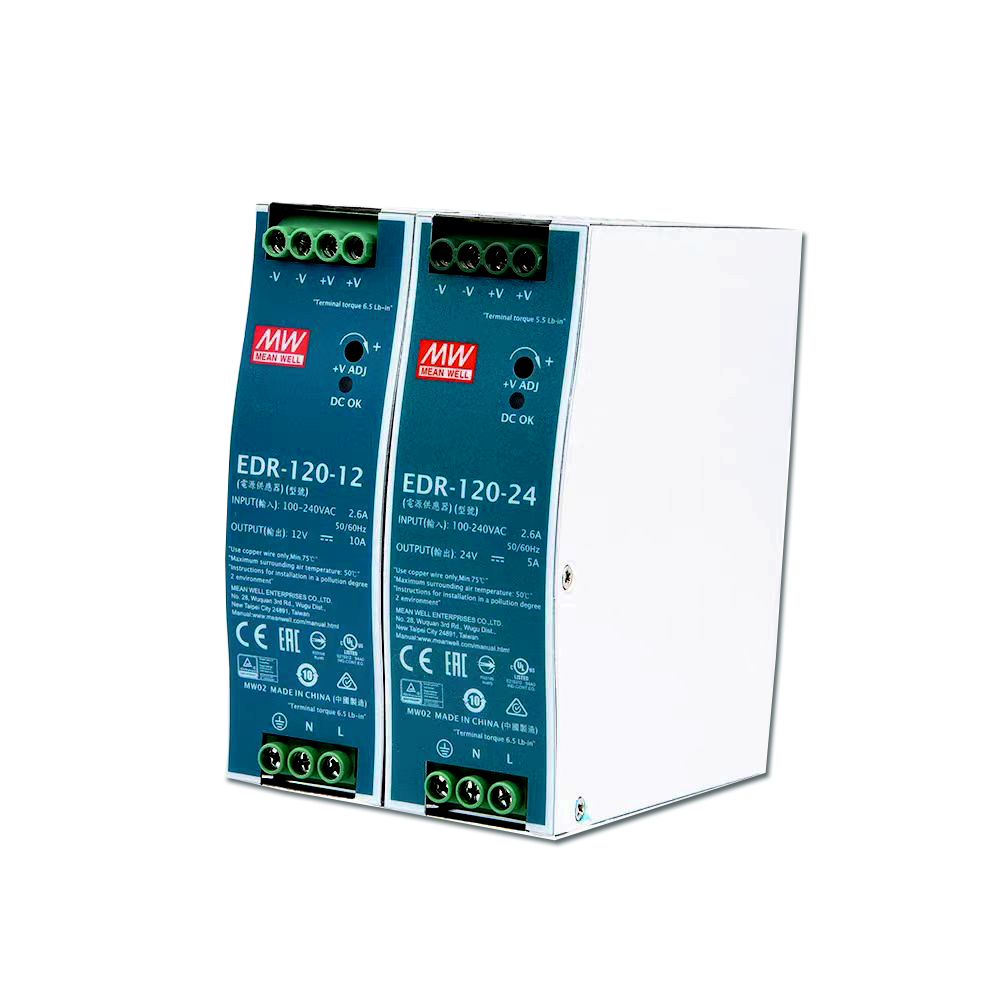

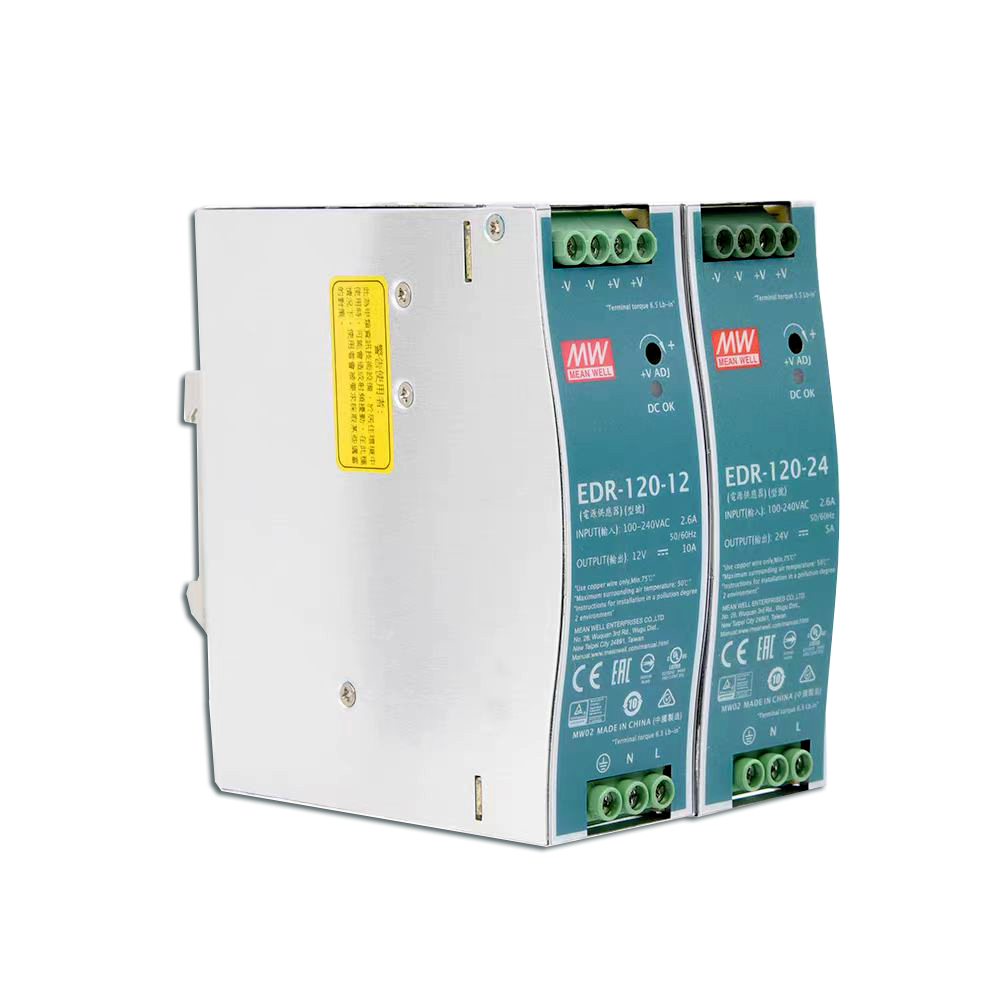

型號 EDR-120-12 EDR-120-24 EDR-120-48 輸出 直流電壓 12V 24V 48V 額定電流 10A 5A 2.5A 電流范圍 0 ~ 10A 0 ~ 5A 0 ~ 2.5A 額定功率 120W 120W 120W 紋波與噪聲備注2 100mVp-p 120mVp-p 150mVp-p 電壓調整范圍 12 ~ 14V 24 ~ 28V 48 ~ 55V 電壓精度 備注3 ±2.0% ± 1.0% ± 1.0% 線性調整率 ± 0.5% ± 0.5% ± 0.5% 負載調整率 ± 1.0% ± 1.0% ± 1.0% 啟動、上升時間 1200ms, 60ms/230VAC 2500ms, 60ms/ 115VAC(滿載時) 保持時間(Typ.) 16ms/230VAC 10ms/ 115VAC(滿載時) 輸入 電壓范圍 備注6 90 ~ 264VAC 127 ~ 370VDC[通過連接AC/L(+),AC/N(-)可實現直流輸入] 頻率范圍 47 ~ 63Hz 效率(Typ.) 85% 87.5% 88.5% 交流電流(Typ.) 2.25A/ 115VAC 1.3A/230VAC 浪涌電流(Typ.) 20A/ 115VAC 35A/230VAC 漏電流 < 1mA/ 240VAC 保護 過負載 額定輸出功率的105%~ 130% 保護模式:恒流模式 ，負載異常條件移除后可自動恢復 過電壓 14 ~ 17V 29 ~ 33V 56 ~ 65V 保護模式:關斷輸出 ， 電源重啟后可恢復正常輸出 過溫度 關斷輸出 ， 電源重啟后可恢復正常輸出 環境 工作溫度 -20~+60℃ (請參考"減額曲線") 工作濕度 20 ~ 95% RH,無冷凝 儲存溫度、濕度 -40 ~ +85C, 10 ~ 95% RH 溫度系數 ±0.03%/℃ (0~50℃) 耐振動 組件:10 ~ 500Hz, 2G 10分鐘/周期, X, Y, Z各60分鐘; 安裝: 符合IEC60068-2-6 安規和
電磁
兼容
(備注4)安全規范 UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1,IS13252(Part1)/IEC60950-1 認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25C/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32) Class A, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438 Class A 電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2),
A級重工業標準, EAC TP TC 020其它 MTBF 2718.3K hrs min. Telcordia SR-332 (Bellcore) ; 474.7K hrs min. MIL-HDBK-217F (25C) 尺寸 40*125.2*113.5mm (W*H*D) 包裝 0.6Kg; 20pcs/ 13Kg/ 1. 16CUFT 備注
1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源應視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。
5. 安裝距離 : 當永久加載全功率時推薦頂部距離40mm 底部距離20mm 左右兩側距離各5mm。如果相鄰的設備是個熱源的話，推薦空間距離是15mm。
6. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5C/1000m比例下降，有風扇機型環境溫度依每5C/1000m比例下降。
